36V有刷直流联合减速电机结构

　　这款有刷直流联合电机，核心适配场景是电动两轮代步车、低速电动三轮代步工具的动力输出单元，也可作为小型自动化输送线、轻型工装变位机构的动力源，在低速大扭矩输出的民用电动代步领域应用十分广泛，日常能在改装电动自行车、老年代步三轮车、小型园林电动工具的动力改造场景中见到这类结构的身影。从实际使用角度看，这类电机集成了减速箱结构，不需要额外搭配独立减速机构就能直接输出适配轮组驱动的转速与扭矩，相比同功率的高速无刷电机，它的驱动电路更简单，低速扭矩特性更硬，在负载突变的起步、爬坡工况下不容易出现失步堵转，对于成本敏感的民用代步设备来说，维护门槛也更低，碳刷更换不需要复杂的专用工具，普通维修门店就能完成常规维保。

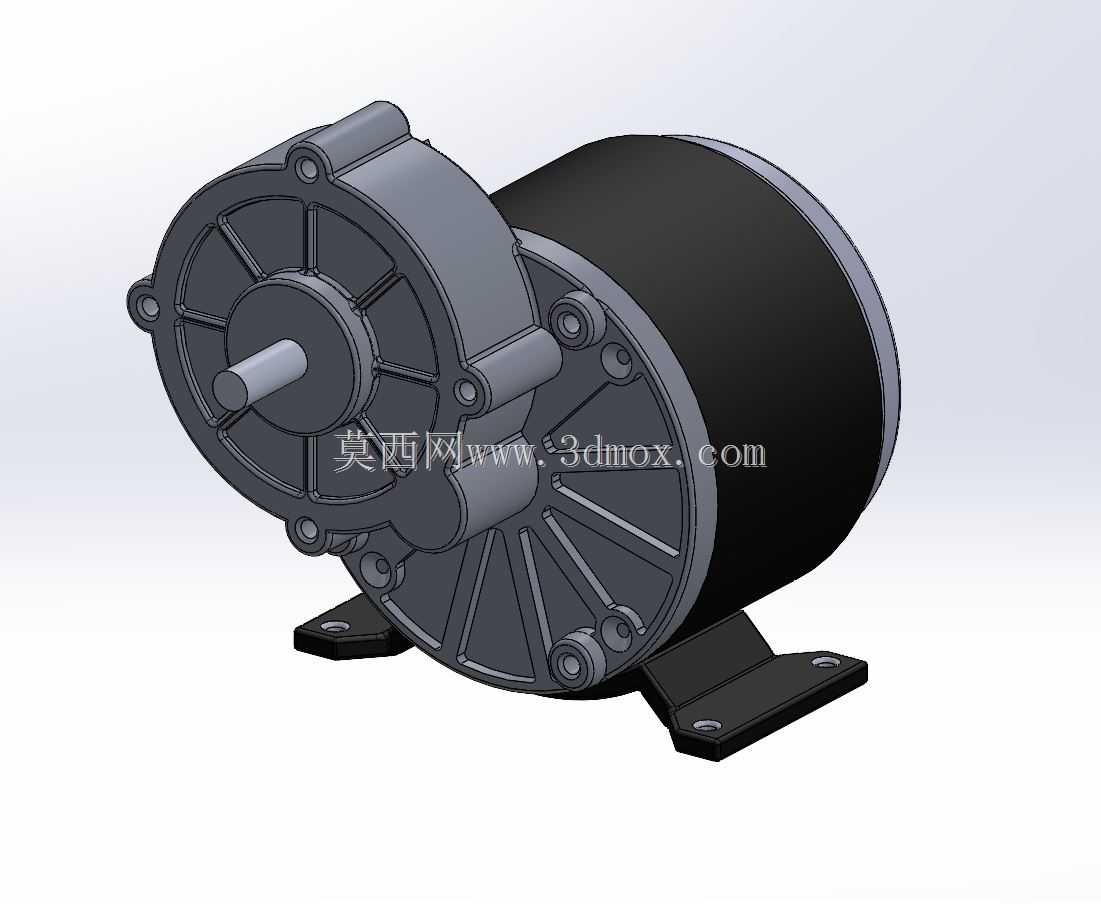

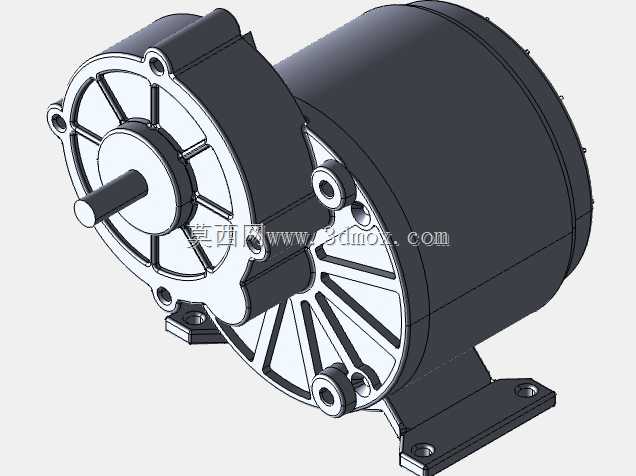

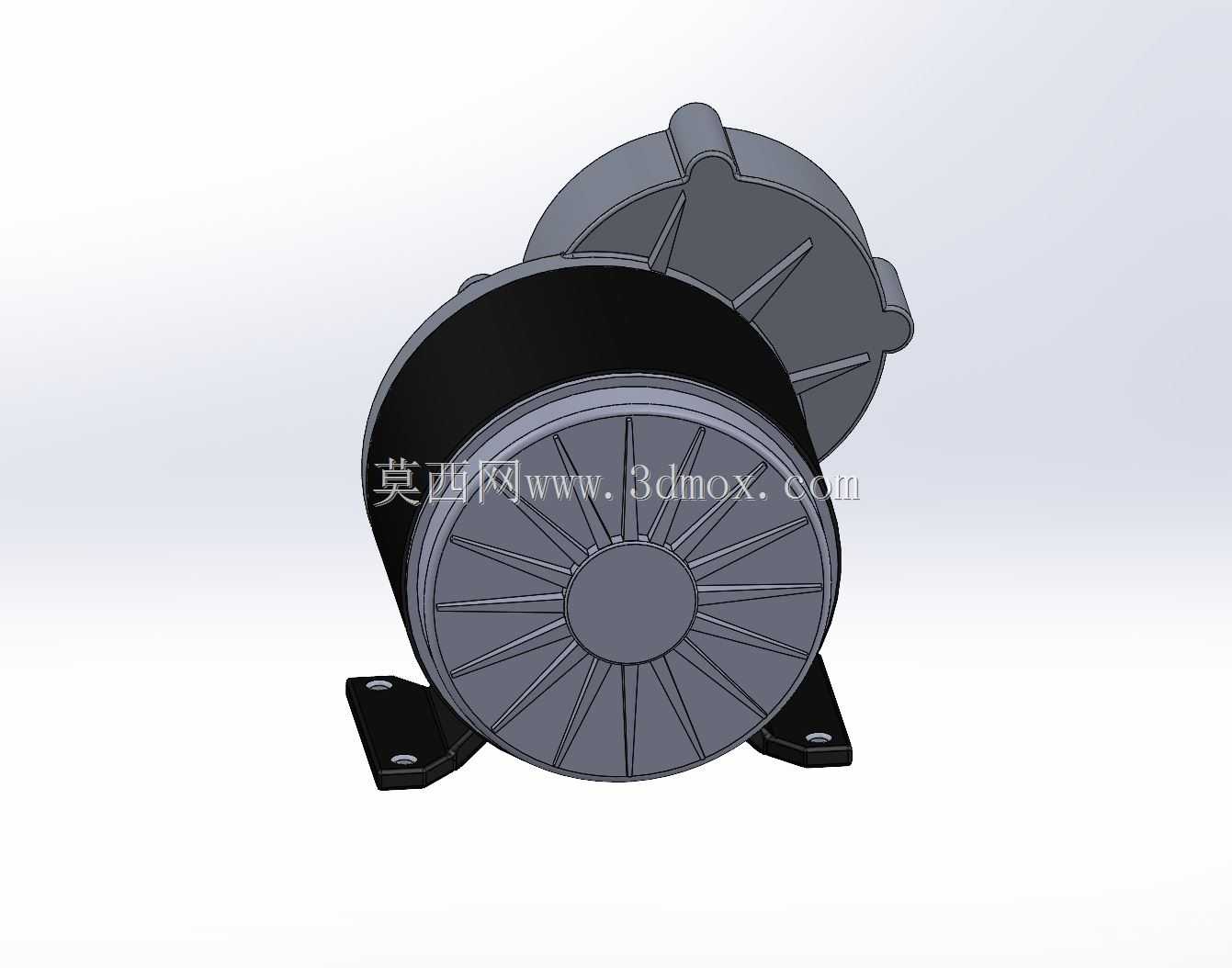

　　设计层面，这款电机采用了一体式集成布局，将直流有刷定子转子单元与行星减速结构整合在同一壳体内，输出轴直接从减速箱端盖伸出，省去了独立减速机构的连接联轴器，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗。端盖部分采用辐条式加强筋结构，不是单纯的平面盖板，这种设计一方面能在不增加端盖壁厚的前提下提升结构刚性，抵抗输出轴径向负载带来的端盖变形，另一方面辐条之间的空隙可以形成空气流道，配合电机运转时的自身振动带动空气流动，带走碳刷与换向器摩擦、绕组通电产生的热量，避免长时间大负载下绕组温升过高导致绝缘老化加速。底部的安装脚座采用一体压铸成型的支耳结构，两个安装面做了铣平处理，保证安装时与设备支架的贴合度，避免安装面不平整导致的电机壳体受力变形，影响内部轴承的同轴度。

　　安装边界上，这款电机的安装孔适配M6规格的紧固螺栓，螺栓拧入安装脚的最大孔深为18mm，选型时需要注意螺栓长度不能超过这个数值，否则螺栓顶到脚座内部的加强筋会导致安装不到位，甚至顶裂压铸铝的脚座结构。输出轴的轴伸长度与直径匹配常规电动自行车的链轮安装尺寸，轴端做了扁位结构，安装链轮或同步轮时不需要额外加工键槽，靠扁位配合紧定螺钉就能传递扭矩，避免轴与轮毂之间出现相对滑动。接线端布置在电机壳体的侧上方，出线方向避开了底部安装位与输出轴的转动区域，防止设备运行过程中线缆与转动部件、安装支架发生摩擦破损。

　　从结构设计的细节来看，减速箱与电机主体的连接采用了多颗周向布置的螺栓紧固，结合面处预留了密封槽，可以加装O型密封圈来提升防护等级，应对户外骑行时遇到的雨水泼溅、路面扬尘侵入的工况。两端的轴承室采用了同轴度一次装夹加工的工艺，保证转子轴与减速箱输出轴的平行度，减少齿轮啮合时的偏载，降低运转过程中的齿轮噪音与磨损速度。碳刷架采用了插拔式结构，后期维护更换碳刷时不需要完全拆解电机端盖，只需要打开碳刷架的防尘盖就能取出磨损的碳刷进行更换，大幅降低了后期维护的时间成本。对于做代步车改装、小型低速设备动力选型的结构工程师来说，这类集成减速的有刷直流电机不需要额外做传动匹配，只需要确认安装孔位、输出轴尺寸与额定电压参数就能直接选用，能大幅缩短设备开发的周期，减少传动系统的设计工作量。
