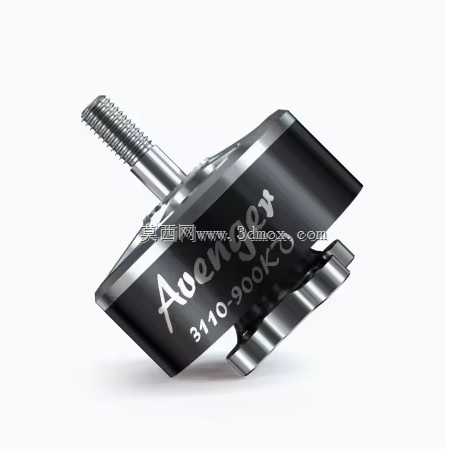

BrotherHobby Avenger 3110无刷电机结构模型

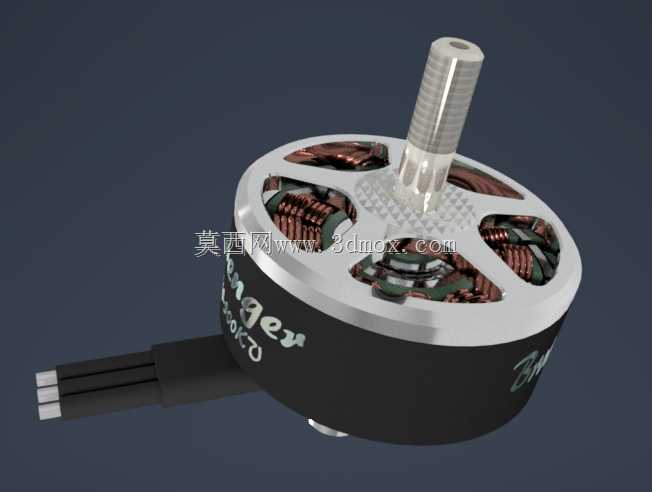

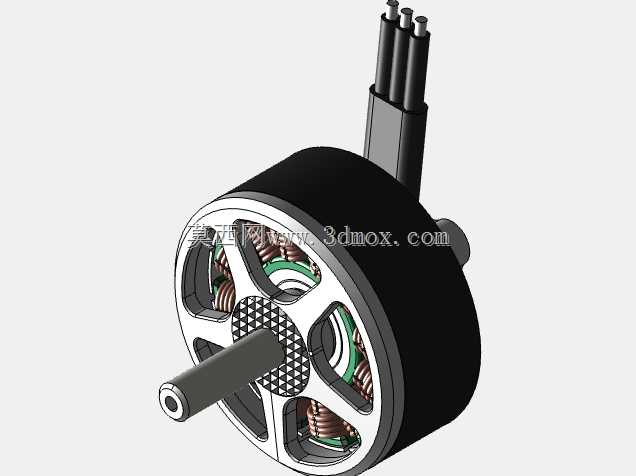

　　这款外转子无刷动力单元的结构建模，完全围绕航模类飞行器的实际装机需求展开，核心适配中型穿越机、固定翼航模的动力输出场景，在FPV竞速、长距离航测飞行这类对动力重量比、输出响应速度要求极高的使用场景中，这类规格的电机是整套动力系统的核心执行部件。从结构设计逻辑来看，建模过程优先还原了产品的实际装配边界：定子部分的绕阻排布完全参照实物的绕线跨距、漆包线堆叠形态做还原，每一组定子齿的绕线厚度、端部出线的弯折角度都和实物保持一致，避免装机仿真时出现定子与转子磁轭的干涉问题。

　　转子外壳采用薄壁拉伸结构的建模逻辑，壳体侧壁的厚度控制在兼顾结构强度与轻量化的区间，表面的标识区域做了等深度的凹陷处理，和实物的激光打标位置完全对应，不会出现装机后外壳与机架安装位的剐蹭问题。输出轴的结构做了全尺寸还原，轴径的公差带按照航模电机通用的配合标准设定，轴身的卡簧槽、顶端的螺纹段长度都严格匹配实物尺寸，安装螺旋桨时，桨座的贴合面与轴肩的定位尺寸完全符合通用航模桨夹的安装标准，不需要额外做尺寸修正就能完成虚拟装配。出线端的硅胶线建模还原了三线的排布位置、线径规格，线皮的出线角度做了自然的弯折处理，模拟实际焊线完成后的走线状态，方便设计机架时预留合理的出线空间，避免走线与机架臂、电调安装位产生挤压干涉。

　　从实际功能特性来看，900kv的参数设定对应3-6S锂电的供电区间，建模时特意还原了定子硅钢片的叠厚尺寸，磁钢的排布位置、磁隙宽度都按照实物的装配公差做了还原，能够直观体现这类电机高扭矩输出、低转速下响应灵敏的结构基础。安装孔位采用航模通用的1616mm、1919mm双孔位适配设计，安装孔的沉台深度、螺纹规格都和实物一致，在做机架结构设计时，可以直接调用该模型完成电机座的配合设计，不需要反复核对安装尺寸。转子端盖的散热开孔做了等比例还原，开孔的倾斜角度对应电机旋转时的气流走向，能够直观体现运转时气流穿过定子绕阻带走热量的风道逻辑，方便做整机的散热仿真验证。

　　建模过程中没有做过度的结构简化，定子绕阻端部的绝缘层、轴承位的配合台阶、转子磁钢的粘接定位槽都做了细节还原，既可以用于航模整机的装配干涉检查，也可以作为电机类产品结构设计的参考样本，理解外转子无刷电机的零件配合逻辑、尺寸链设定思路。在做动力匹配仿真时，该模型的重量分布、质心位置都和实物保持一致，能够准确模拟电机安装后对整机转动惯量的影响，给飞控参数调试、螺旋桨匹配提供准确的结构参考。针对日常装机时容易忽略的细节，比如电机底座与机架安装面的贴合度、出线口的应力释放位置，建模时都做了对应的结构还原，能够帮助结构设计者提前预判装机时可能出现的装配问题，减少实际打样过程中的修改次数。
