筒形凸轮旋转触发联动机构设计

　　在非标自动化装配、小型精密执行机构的开发场景里，凸轮类构件始终是把连续旋转输入转化为规律往复动作的核心传动单元，这款筒形凸轮旋转机构的设计初衷，就是为了适配小空间内需要多步时序触发的紧凑执行需求，替代传统多气缸联动带来的管路冗杂、控制点位过多的问题。从实际落地的工况来看，这类结构常被用在小型工位的顺序动作执行端，比如小零件的锁止-推送-复位循环工位，不需要额外布置复杂的传感时序，完全靠凸轮型面的轮廓曲线就能保证动作的先后逻辑不会出错，哪怕是气源波动或者电控信号延迟的场景，纯机械结构的时序可靠性也要比气电联动方案高一个等级。

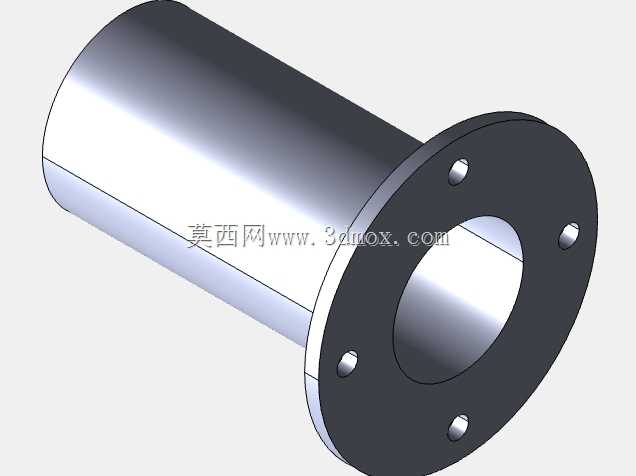

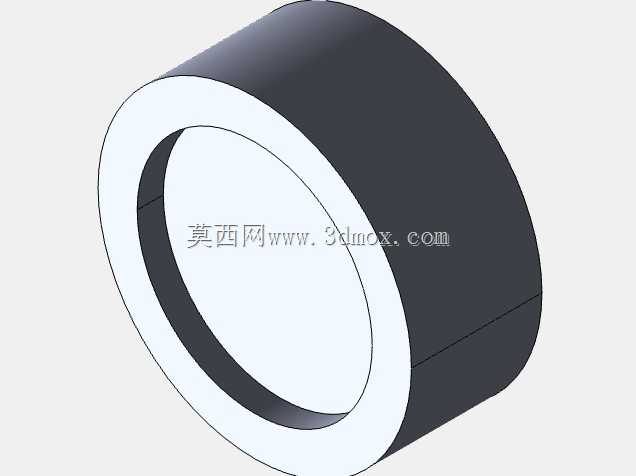

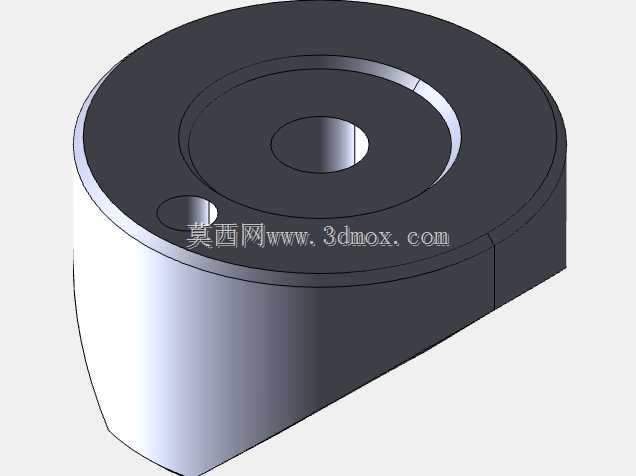

　　整个机构的核心交互逻辑围绕锁销、凸轮、弹簧供能的枪管凸轮三个部分展开，设计阶段没有直接套用标准筒形凸轮的通用轮廓，而是参考钥匙模型的啮合逻辑对凸轮基准型面做了修改，让锁销在进入凸轮导程槽的时候不会出现刚性撞击，初始导入段做了12度的切入角过渡，避免高速旋转下锁销和槽边的点接触磨损，延长构件的连续运行寿命。和普通盘形凸轮不同，筒形凸轮的导程槽是做在圆柱基体的外圆柱面上，旋转过程中锁销的运动轨迹完全被槽型约束，不需要额外加装导向套来限制锁销的转动自由度，这一点在径向安装空间受限的场景里优势非常明显——整个凸轮基体的外径可以控制在很小的尺寸范围内，不需要给周边的导向构件预留安装位置。

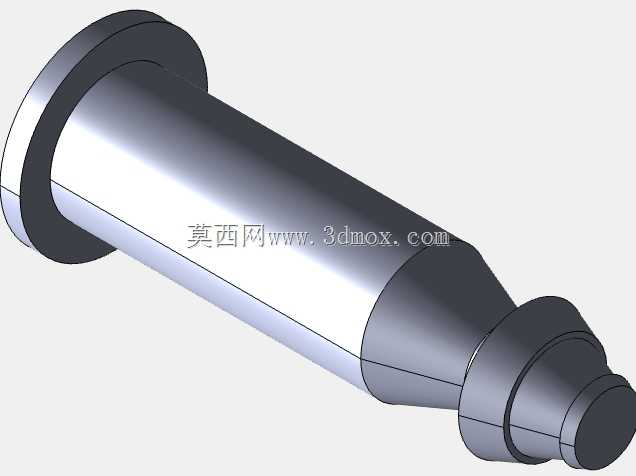

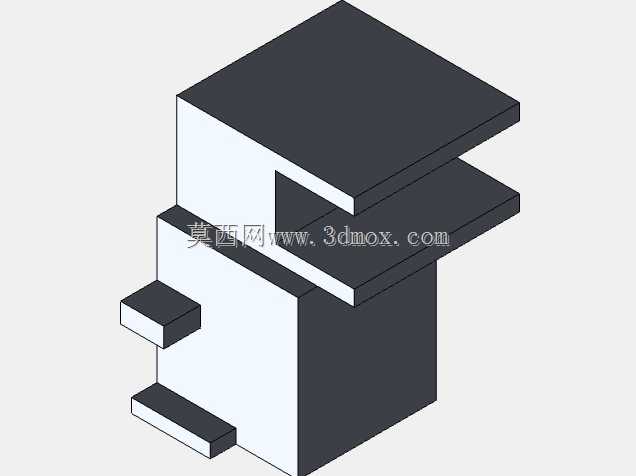

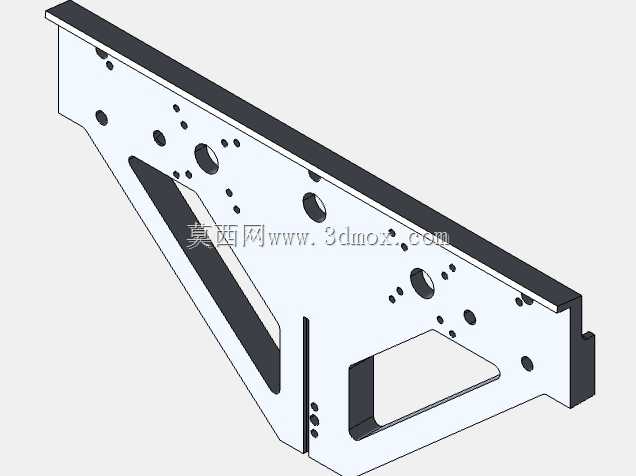

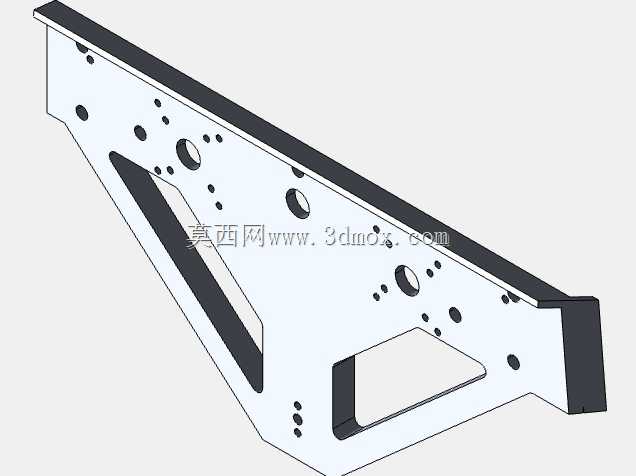

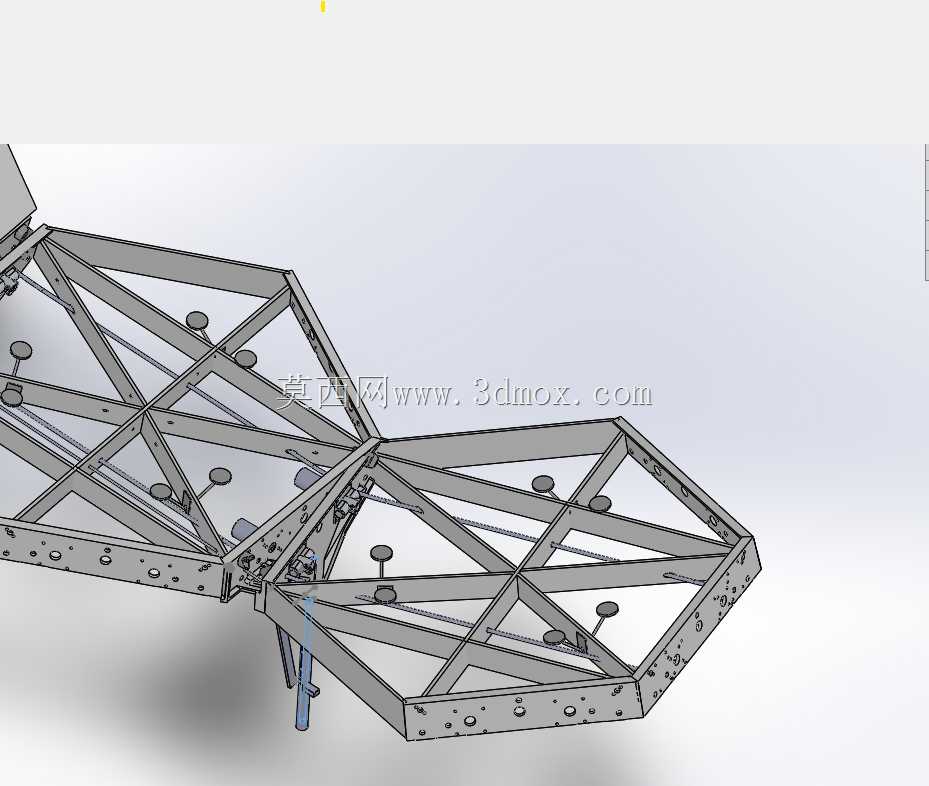

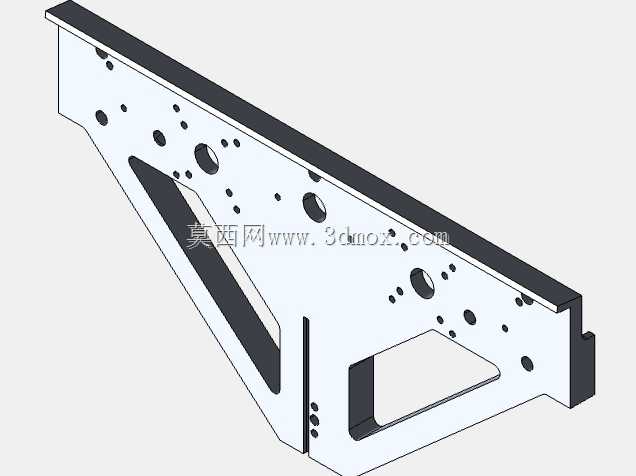

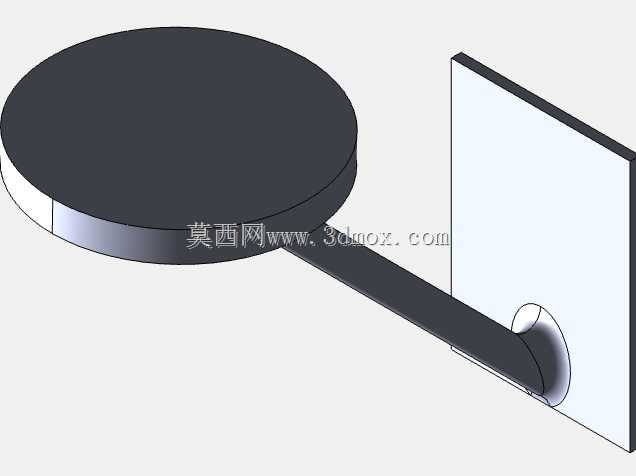

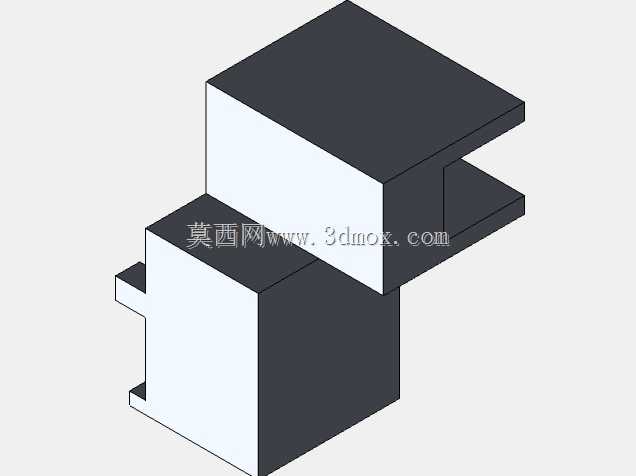

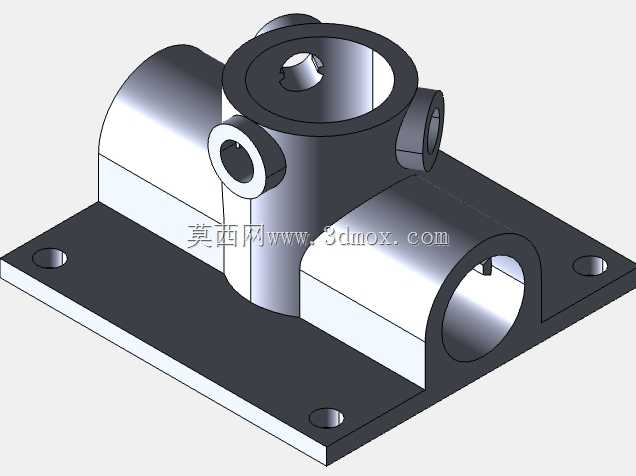

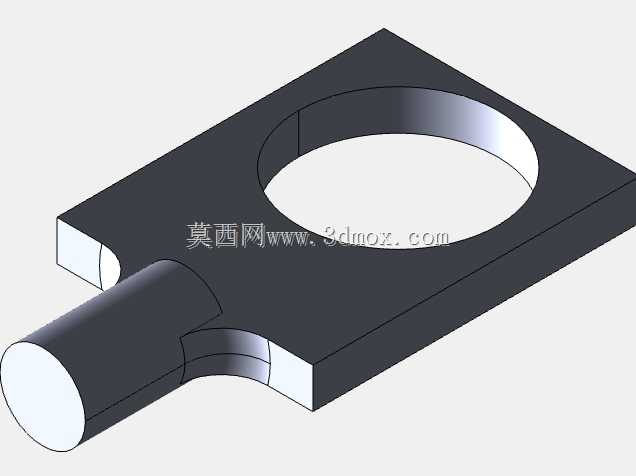

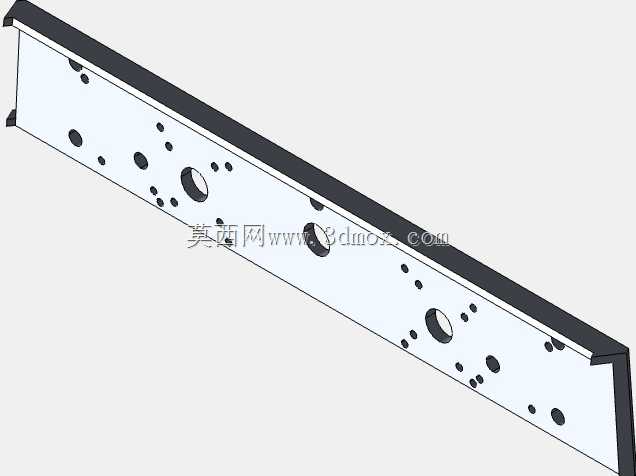

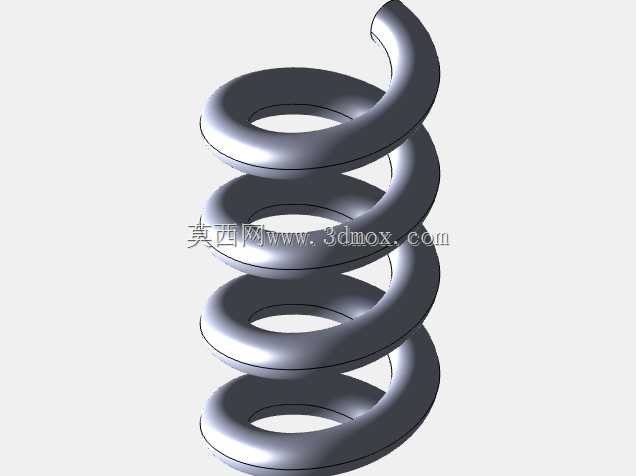

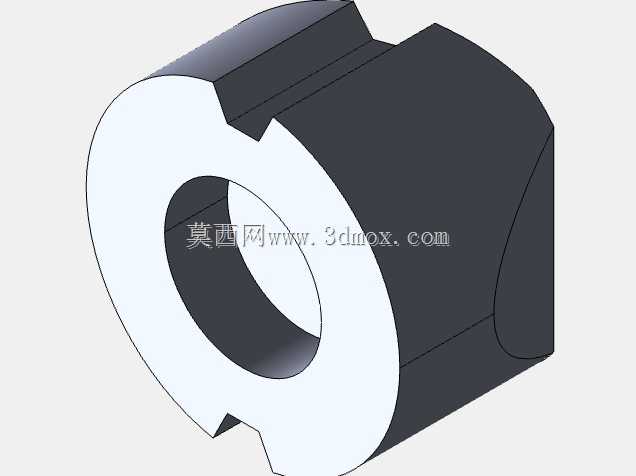

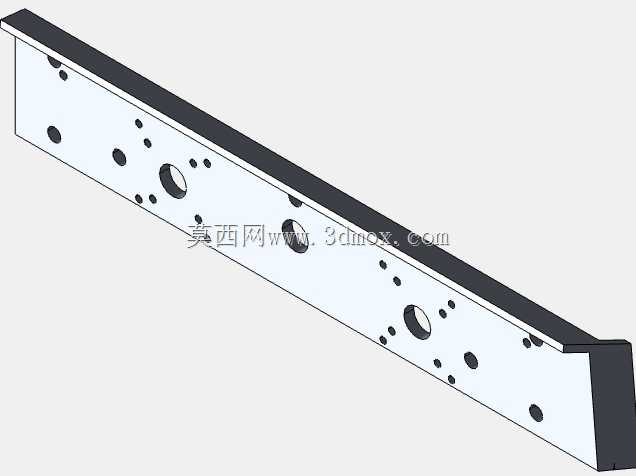

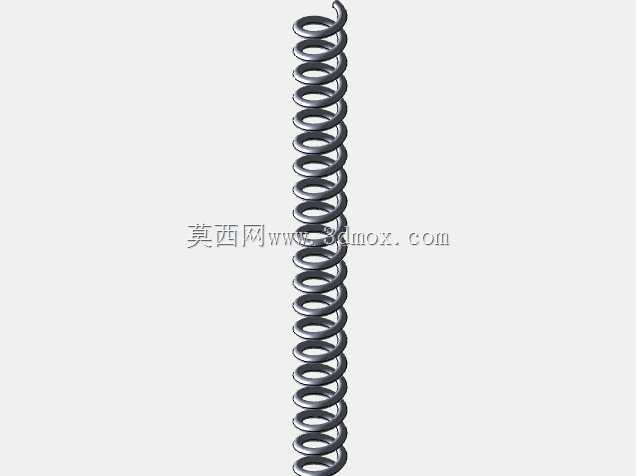

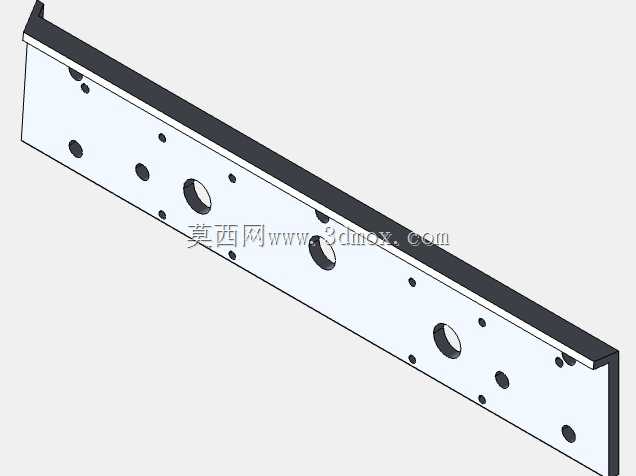

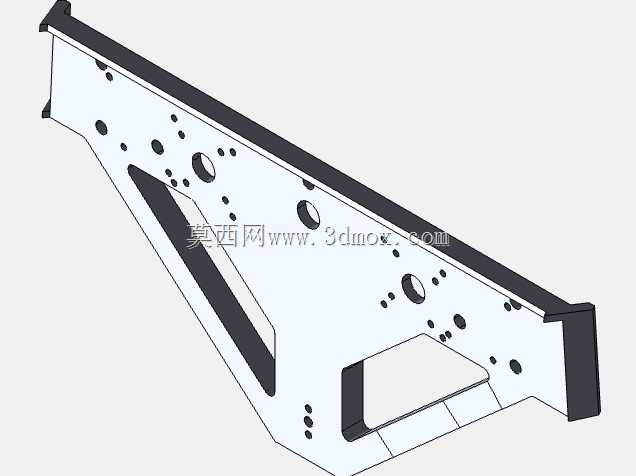

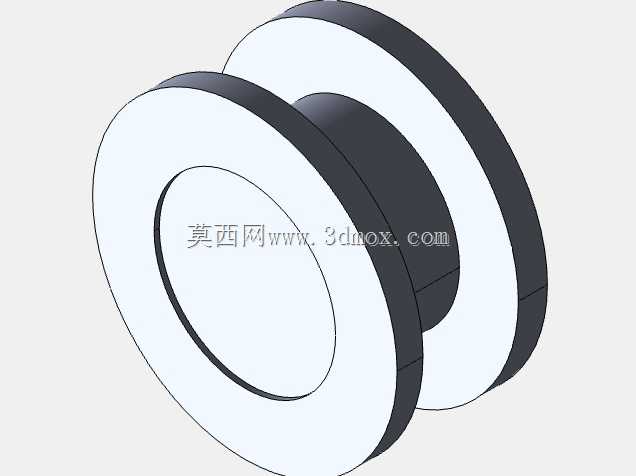

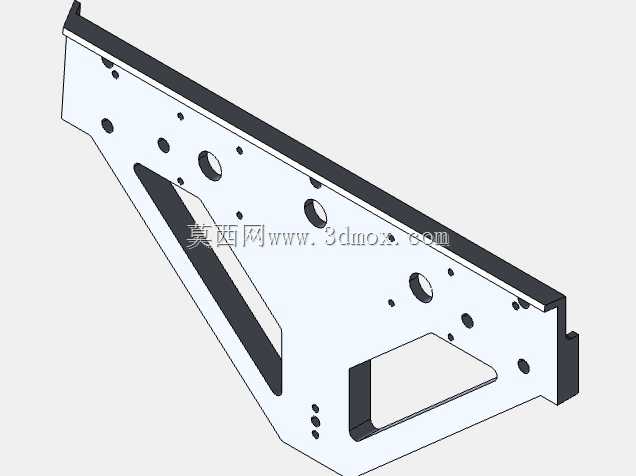

　　设计时特意把触发系统和锁销的交互行程做了冗余匹配，锁销伸出到触发位的行程比凸轮槽的推程多留了0.8mm的余量，避免加工误差导致锁销顶死或者触发不到位的问题；弹簧供能的枪管凸轮部分，触发后的复位力完全靠内置的圆柱压缩弹簧提供，不需要额外的复位动力输入，弹簧的预压量调整到刚好能克服枪管凸轮自身的摩擦阻力，不会因为预紧力过大导致凸轮旋转的输入扭矩超标。整个机构的安装边界做了统一的基准设计，凸轮基体的两端采用标准的轴承位配合，安装时可以直接固定在两侧的立式支撑座上，轴向定位靠轴端的卡簧槽实现，不需要额外加工定位台阶，降低了轴类零件的加工难度；输入轴端做了标准的平键槽，可以直接和同步轮、齿轮类的动力输入构件连接，适配不同的动力源安装需求。

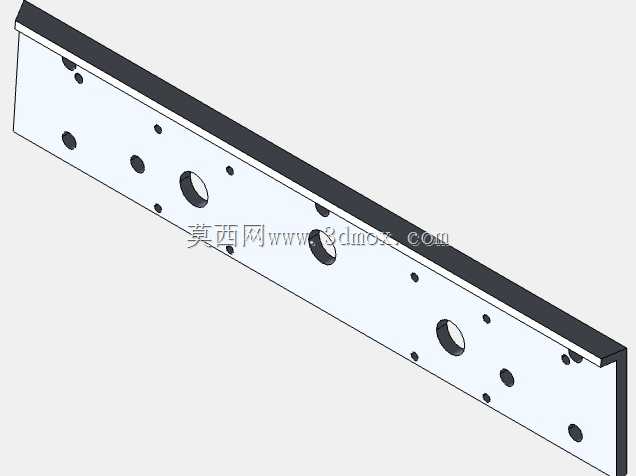

　　在结构集成阶段，特意把凸轮的安装中心高和锁销的运动中心高做了共面设计，避免锁销受侧向弯矩导致的卡滞问题，所有滑动配合面的粗糙度要求控制在Ra1.6以内，配合间隙选了H7/g6的小间隙配合，既保证动作灵活，又不会因为间隙过大出现动作窜动。从实际运行的逻辑来看，动力输入带动筒形凸轮做连续旋转，导程槽首先带动锁销完成伸出动作，触发射发系统的解锁限位，待锁销走到推程终点位置时，枪管凸轮刚好到达触发位，在弹簧力的作用下完成击发动作，随后凸轮继续旋转，导程槽带动锁销复位，同时带动枪管凸轮压缩弹簧回到待触发位置，整个循环过程完全靠凸轮型面的时序保证，不需要额外的位置传感器来检测动作节点，哪怕是每分钟60次的连续循环运行，动作的一致性误差也能控制在0.1mm以内。设计过程中也考虑了磨损后的维护问题，凸轮槽的工作段做了局部淬火处理，表面硬度达到HRC45-50，锁销的接触端镶嵌了硬质合金耐磨头，长时间运行后只需要更换锁销端头就可以恢复精度，不需要整体更换凸轮基体，大幅降低了后期的维护成本。另外，整个机构的外形轮廓做了最小化设计，没有多余的外凸结构，安装时可以直接嵌入到设备的安装立板里，不需要额外预留外部操作空间，非常适合在紧凑的多工位转盘设备上布置，不会和周边的其他工位构件产生运动干涉。
