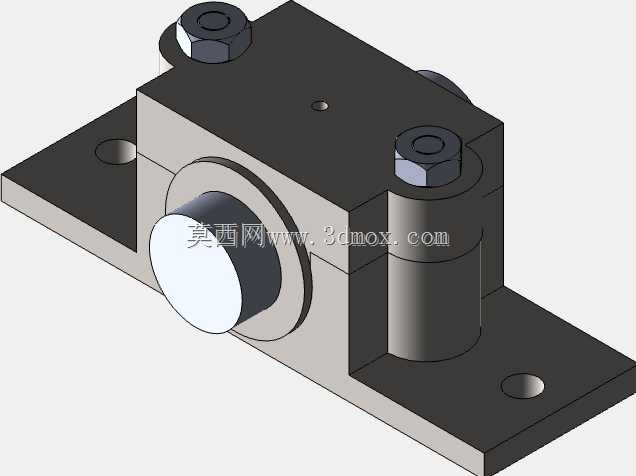

带安装底座的对夹式衬套支撑组件

这类带安装底座的衬套支撑组件，在轻工输送线、小型工装夹具台、非标检测设备的轴系布局里应用十分普遍，核心作用是为伸出的光轴提供径向支撑，抵消轴端受载产生的挠度，避免轴件运转过程中出现偏磨、卡滞的问题。很多现场做设备改造的工程师都有体会，当轴的伸出长度超过轴径3倍时，没有额外的支撑结构，轴端的跳动量会快速上升，不仅会加快配合面的磨损，还会连带影响轴端连接的滚轮、检测头、拨叉等执行件的动作精度，这时候这类集成式衬套支撑座就能直接补装，不需要重新加工大尺寸的安装立板，能省不少现场改造成本。

从结构设计来看，这个组件采用分体式夹座结构，上下两个夹块通过内六角圆柱头螺栓锁紧，中间的通孔用来压装配套的铜基或者工程塑料衬套，轴件穿入衬套后可以实现低摩擦的回转或者往复滑动。底座部分和下夹块是一体化加工成型，两侧伸出的安装耳上开有沉头安装孔，既可以用内六角螺栓从上方穿入固定在设备台架上，也可以反过来从台架下方穿螺栓固定，适配不同的安装空间。夹块的锁紧螺栓布置在支撑孔的两侧，锁紧时的夹紧力均匀分布在衬套圆周上，不会出现单侧压紧导致衬套变形、轴件卡滞的问题，相比侧面单螺栓锁紧的顶丝式支撑，这种对夹结构的同轴度保持能力更好，反复拆装衬套也不会破坏夹座本身的孔位精度。

实际选型应用的时候，首先要确认支撑轴的直径和衬套内孔的配合公差，一般回转工况下选间隙配合，往复滑动的工况可以根据负载大小选小间隙或者过渡配合，衬套的长度要比夹座的厚度长出1-2mm，避免夹座合模时的接缝直接摩擦轴面。安装边界方面，底座两个安装孔的中心距要和台架上的预留孔位匹配，如果是现场配打孔，要保证支撑孔的轴线和轴的设计轴线同轴度误差控制在0.05mm以内，不然强行锁紧螺栓会让衬套出现偏斜，轴穿入后会出现别劲的问题。组件的整体高度要匹配轴系的中心高，要是台架面到轴中心的高度有偏差，可以在底座下方加调整垫片来校准，不要靠松开锁紧螺栓强行掰动轴件来对中，那样会让螺栓受额外的剪切力，长时间运转容易出现螺栓断裂的问题。

设计这类支撑组件的时候，夹座本体一般选用45号钢调质处理，表面做发黑防锈处理，不需要太高的硬度，因为主要的摩擦面是衬套和轴接触，夹座只需要提供足够的夹紧刚性就行。底座的厚度要根据支撑的负载来选，一般轻载工况下底座厚度不小于8mm，重载工况下要加厚到12mm以上，避免螺栓锁紧时底座出现变形，导致安装面贴合不严。夹块的合模面要做精铣处理，保证两个面贴合后没有缝隙，不然锁紧时的夹紧力会损失，衬套容易在孔内出现转动窜动的问题。顶部的小工艺孔是用来加注润滑脂的，定期从这个孔注入少量润滑脂，就能渗透到衬套和轴的配合面之间，延长衬套的使用寿命，不用把整个组件拆下来保养，日常维护很方便。

很多新手工程师在设计这类结构的时候，容易忽略夹座和底座的过渡圆角，直角过渡的位置在受冲击载荷的时候容易出现应力集中，长时间使用会从转角位置开裂，所以在建模的时候要在转角位置加R2-R3的圆角，既可以降低应力集中，也能避免加工时的锐角割伤装配人员。另外安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出底座上平面，不然会和周边移动的部件发生干涉。这类支撑组件相比一体式的轴承座，成本更低，结构更紧凑，适合低速、轻载的轴系支撑场景，在很多非标自动化设备的辅助轴系布局里，是性价比很高的标准支撑结构件。
