4mm镀金航模子弹头接插件结构设计

　　在航模动力回路、小型低压大电流设备的接线场景里，接插件的接触可靠性直接决定整套动力系统的运行稳定性，4mm规格的镀金子弹头连接器，正是这类场景下应用极为广泛的快接式导电连接件。这类接插件最早在航模ESC（电子调速器）与动力电机、动力电池的连接场景中普及，后续也逐步延伸到小型电动工具、低压测试设备、DIY大功率电子装置的接线环节，核心解决的是大电流工况下频繁拆装接线的效率问题，同时避免传统螺丝压接、焊接方式带来的接线繁琐、拆改不便的痛点。

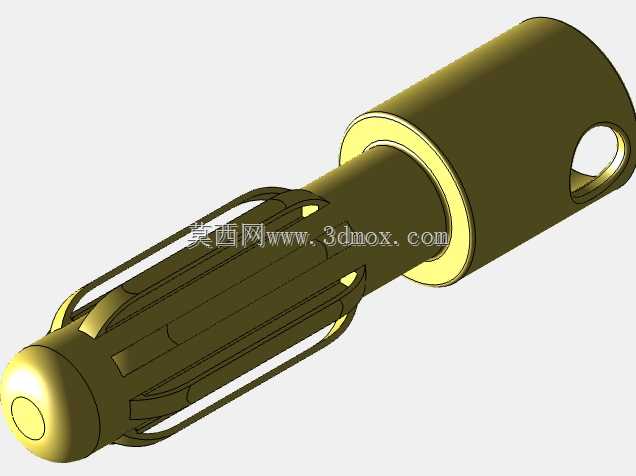

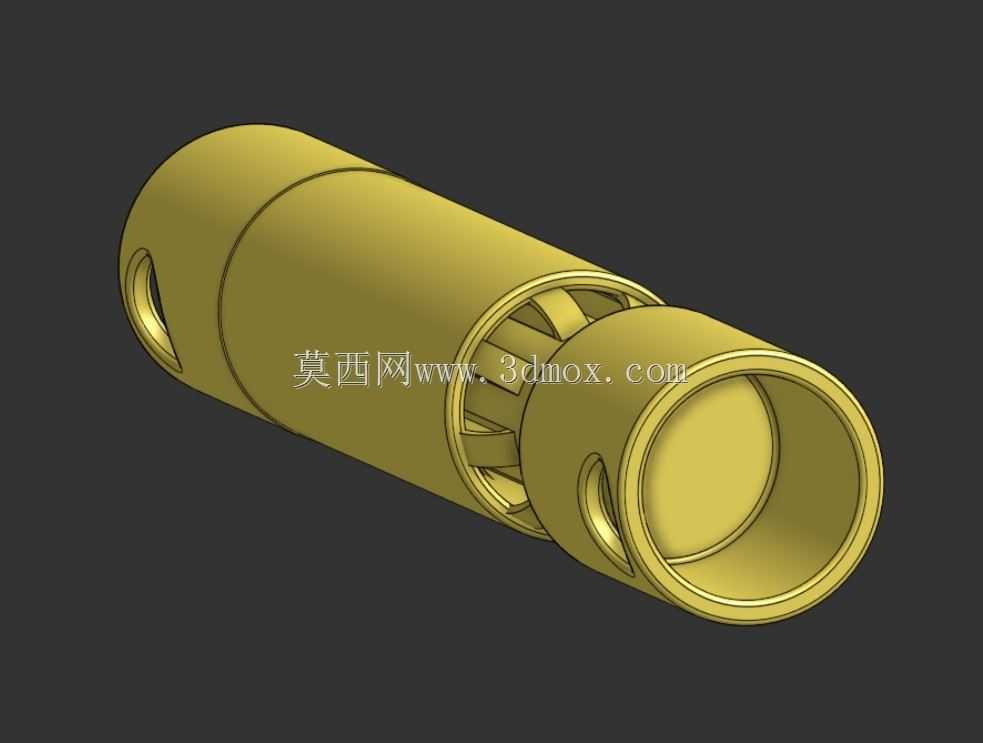

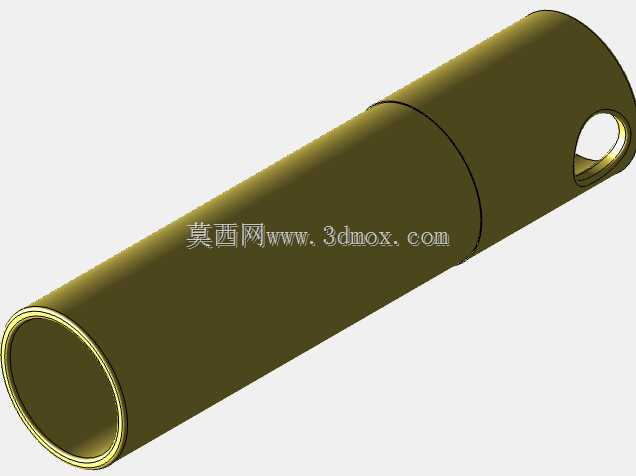

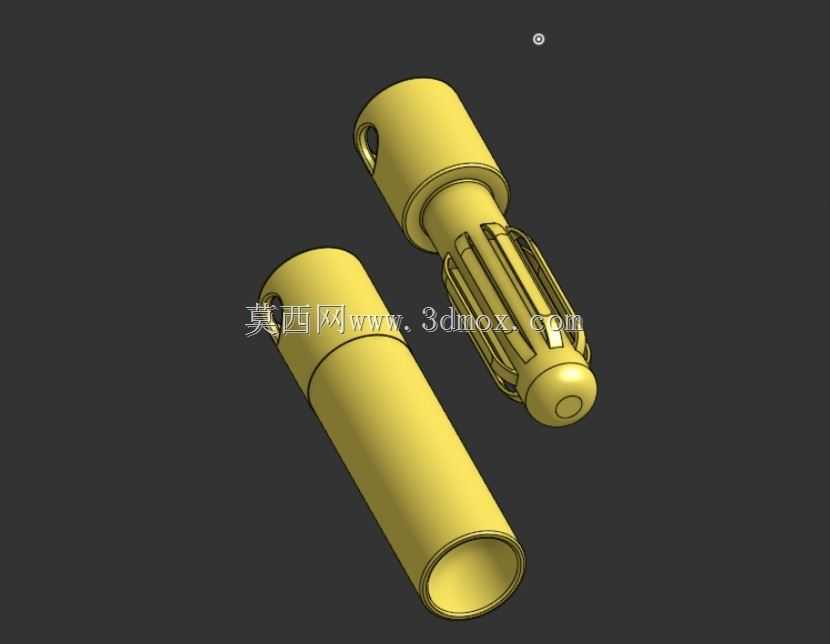

　　从结构设计逻辑来看，这套接插件采用公母对插的同轴结构，公端为实心圆柱插针，母端为带开槽弹性收口的筒状插孔，整体接触段的有效配合长度经过匹配设计，既保证插合后有足够的接触面积承载额定电流，也不会因为配合长度过长导致插拔阻力过大，影响日常拆装效率。母端的开槽结构是整个接插件的核心设计点，沿插孔轴向均匀分布的多道开槽，让插孔壁具备均匀的径向弹性，公端插入时，开槽段会产生微量的弹性形变，持续对公端插针施加径向抱紧力，保证接触界面始终保持紧密贴合，避免设备运行过程中因为振动、温度变化导致接触间隙增大，进而引发接触电阻升高、接头发热甚至烧蚀的问题。

　　接插件的尾部设计为带横向穿孔的接线端，穿孔的尺寸刚好适配对应线径的多股硅胶航模线，接线时既可以采用压接工艺，也可以在穿线后进行焊接，尾部的圆柱段外径与常规热缩管的收缩尺寸匹配，接线完成后套上热缩管即可实现绝缘防护，不会出现绝缘层包覆后外径突兀、布线不便的问题。整体外形为光滑的圆柱结构，没有突出的卡扣或棱角，在航模机身内部这类布线空间紧凑的场景里，不会勾挂其他线材或结构件，插拔操作时只需要沿轴向施力即可完成拆装，不需要额外解锁卡扣，在户外赛场、外场测试这类需要快速更换电池或动力部件的场景下，操作效率远高于其他类型的接插件。

　　从安装边界尺寸来看，这套4mm规格的接插件，插合后的整体外径控制在合理范围，公母端各自的长度满足接线后绝缘包覆的空间需求，相邻布置的多组接插件只要保持中心距大于接插件最大外径2mm以上，就不会出现绝缘距离不足的问题，适配航模内部常见的20mm以内的布线槽空间。接插件的表面镀金处理，一方面是降低接触界面的电阻，减少大电流通过时的发热损耗，另一方面也能避免铜基材在长期使用过程中氧化，导致接触性能下降，即使在户外潮湿、多尘的使用环境下，也能长期保持稳定的导电性能。

　　在实际选型应用中，这类4mm规格的子弹头连接器通常适配12AWG到14AWG的多股铜线，能够稳定承载持续60A以内的电流，短时峰值电流可以达到100A级别，完全覆盖常见的1/10比例遥控车、中小型固定翼航模、多旋翼无人机的动力回路电流需求。设计建模过程中，需要严格控制公母端的配合公差，公端插针的外径公差控制在0到-0.02mm区间，母端插孔的内径在自由状态下的尺寸略小于公端外径，保证插合后的抱紧力处于合适区间——如果抱紧力过大，会导致插拔困难，甚至在拔插时扯断线芯；如果抱紧力过小，则会出现接触不良、容易松脱的问题。母端开槽的宽度、长度也需要经过匹配计算，开槽过长会导致插孔壁弹性过大、接触压力不足，开槽过短则会导致弹性不足、插拔阻力过大，同时开槽的端部需要做圆角过渡，避免应力集中导致插孔壁在反复插拔后出现疲劳断裂。

　　不同于带锁止结构的接插件，这类子弹头连接器依靠插合面的摩擦力实现防松，在振动较大的应用场景中，可以在接插件外部增加一段热缩管做辅助固定，不需要额外设计锁止结构，整体结构非常简洁，零件数量少，加工工艺成熟，适合批量生产。建模时需要注意尾部接线孔与前端接触段的同轴度，避免因为同轴度偏差导致插合时出现偏斜，影响接触效果，同时所有的棱边都需要做倒圆角处理，既可以避免加工时产生毛刺，也能在插拔过程中减少对绝缘层的划伤，提升使用安全性。
