压力调节器壁挂式安装固定支架结构

　　在气动控制回路的现场布设场景中，气源处理元件的安装固定直接影响整套气路的运维便利性与运行稳定性，这款壁挂式安装支架正是针对压力调节器、过滤调节器类气源处理件的墙面安装需求设计的承载结构。从实际工况适配来看，这类支架多应用在车间气路干管沿墙布设点位、设备旁侧气源预处理单元安装位、小型气动工作站的气源接入端，替代传统的管道抱箍固定方式，避免元件重量长期加载在气路管道上造成的管道形变、接口漏气隐患，同时让气源处理件的安装高度处于便于操作人员观察调压表、操作排水阀、更换滤芯的合理区间，减少日常运维的操作难度。

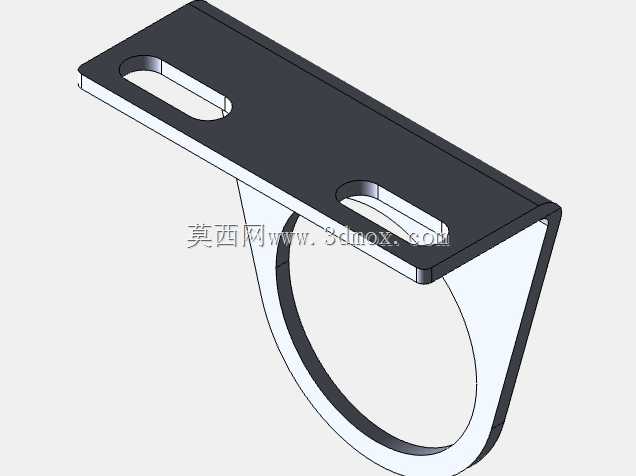

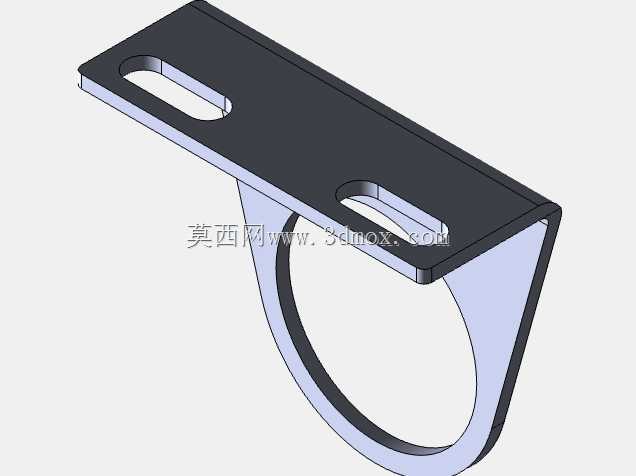

　　从结构功能设计上看，支架整体采用钣金折弯成型工艺，上部为水平安装贴合面，开设两个长圆形安装过孔，这类长孔设计并非随意设置，一方面可以抵消墙面安装孔位的施工误差，允许安装时沿孔长方向微调支架固定位置，避免因预埋孔距偏差导致支架无法安装的问题；另一方面，长孔的间隙也能适配不同规格的膨胀螺栓、自攻螺钉，适配混凝土墙面、彩钢板墙面、设备金属框架立面等多种安装基面的固定需求。支架下部为环形承托结构，环形内径匹配常规压力调节器、过滤调节器的主体圆柱外径，安装时将气源处理件卡入环形承托圈内，依靠环形内壁与元件壳体的接触摩擦力承托元件重量，同时上部水平安装面与墙面贴合并通过紧固件锁紧，形成稳定的三角受力结构，相比单侧悬臂式支架，这种带下部环形承托的结构受力更均匀，长期承重不易出现钣金折弯处形变、支架下垂的问题。

　　在安装边界的尺寸考量上，上部安装面的两个长孔中心距预留了足够的调节余量，孔的长度方向沿支架水平走向设置，单孔的调节行程可覆盖常规安装作业中10mm以内的孔位偏差，无需在安装现场重新扩孔；环形承托圈的轴向高度经过适配，既保证足够的接触面积承托元件，又不会遮挡元件上的调压旋钮、压力表表盘、排水阀操作位，确保元件安装后所有操作部件都处于可操作空间内。支架的折弯圆角采用常规钣金折弯的内R角设计，避免折弯处应力集中，同时折弯边的垂直度公差控制在合理范围内，保证安装后上部安装面与墙面完全贴合，环形承托圈处于水平状态，避免元件安装后出现倾斜，导致调压表读数偏差、过滤器内冷凝水排放不净的问题。

　　从设计思路的落地层面，这类支架没有多余的冗余结构，所有结构特征都服务于安装固定的核心需求：水平安装面的宽度足够覆盖两个安装孔的分布范围，保证固定后支架不会绕固定点转动；环形承托圈与上部安装面之间的连接立板采用整面折弯结构，没有多余的减重开孔，避免降低结构刚性，毕竟气源处理元件加上内部存水的重量并不大，整板结构的抗振性能更好，在车间设备运行产生振动的环境下，也不会出现支架焊缝开裂、连接松动的问题。实际选型使用时，需要确认所适配的压力调节器或过滤调节器的主体外径与环形承托圈内径匹配，同时确认上部安装面的孔位与现场安装基面的固定点位置适配，若安装基面为厚度较薄的彩钢板，还需要在支架与墙面之间加装大尺寸垫片，分散固定点的压强，避免长期承重导致彩钢板变形。

　　在气动系统的日常运维场景中，这类支架的使用还能优化气路的排布走向，气源处理件通过支架固定在墙面上后，进出气口的管路可以沿墙面规整布设，避免管路悬空晃动，减少管路接头处的应力集中，降低漏气故障的发生概率。相比将气源处理件直接固定在设备本体上的方式，壁挂式安装可以将气源预处理环节前置，缩短主干管到设备的分支管路长度，减少管路压力损失，同时也避免设备运行时的振动传递到气源处理件上，延长元件内部密封件、调压膜片的使用寿命。支架的钣金厚度选择也经过实际工况验证，既不会因厚度过大造成材料浪费、增加安装负重，也不会因厚度过小导致承重不足，常规工况下可稳定承载对应规格的气源处理件长期使用，无需额外增加加强筋结构，简化了加工工艺，降低了制造成本。
