双轮摩擦式网球自动发球装置结构设计

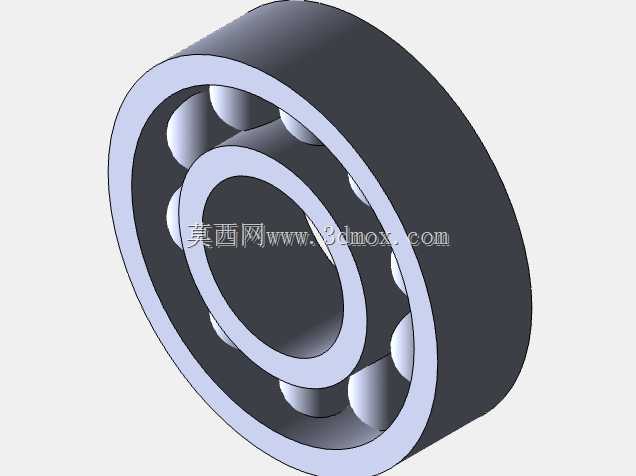

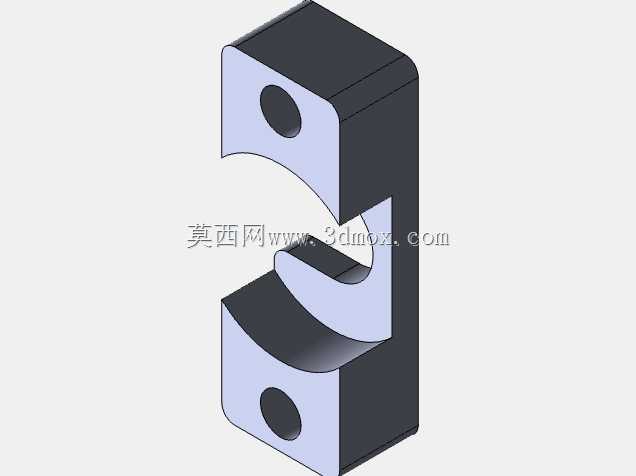

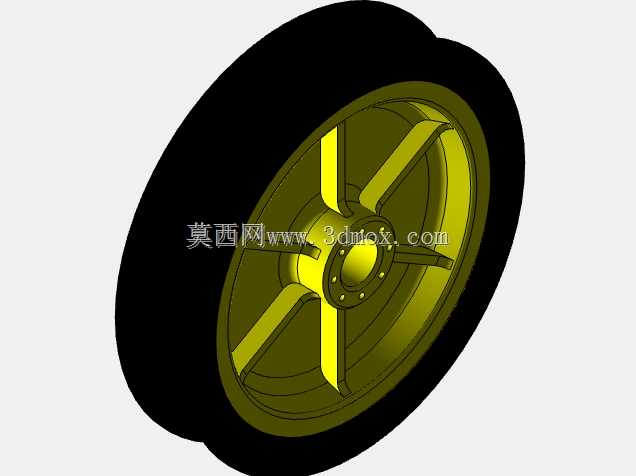

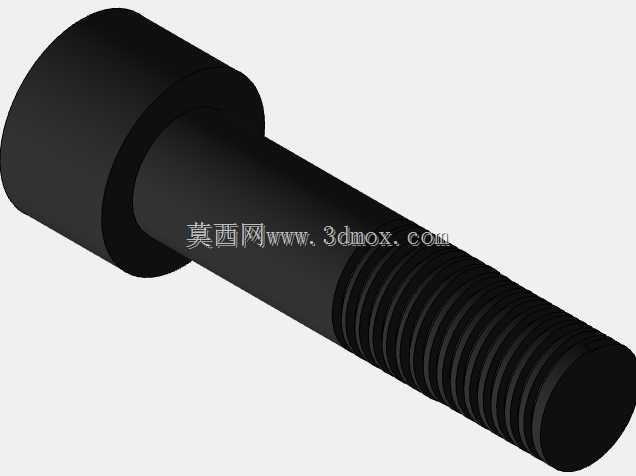

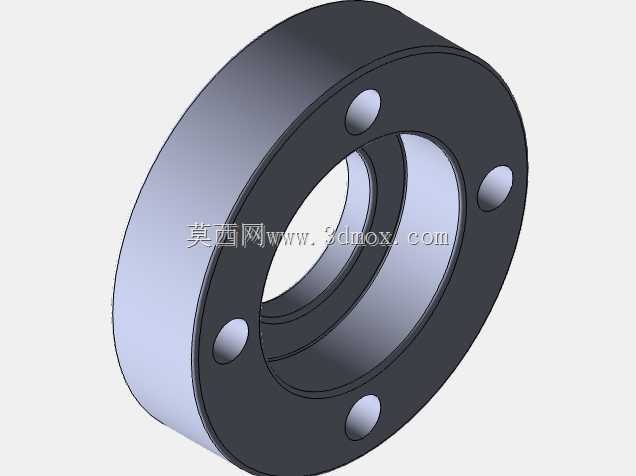

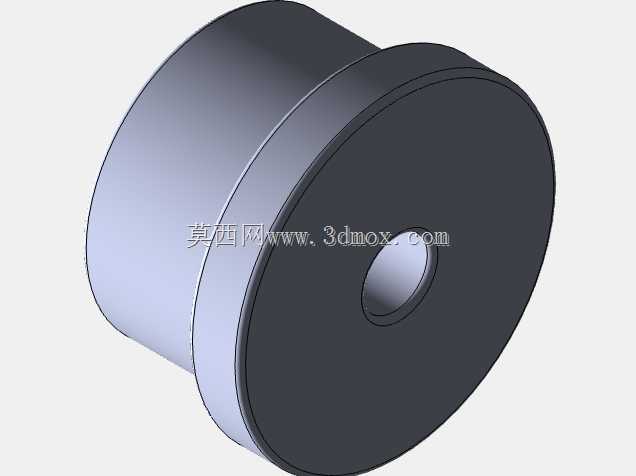

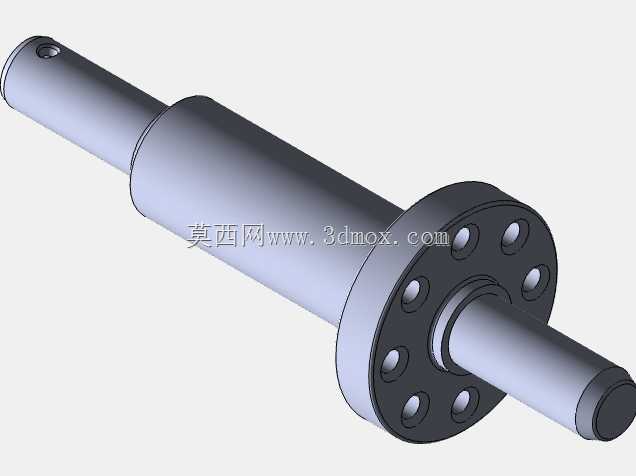

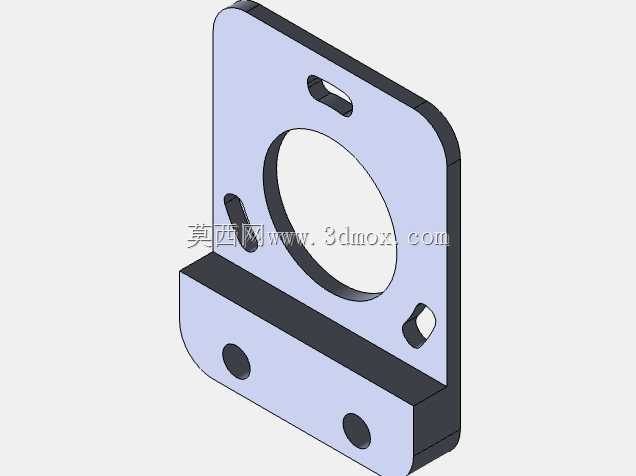

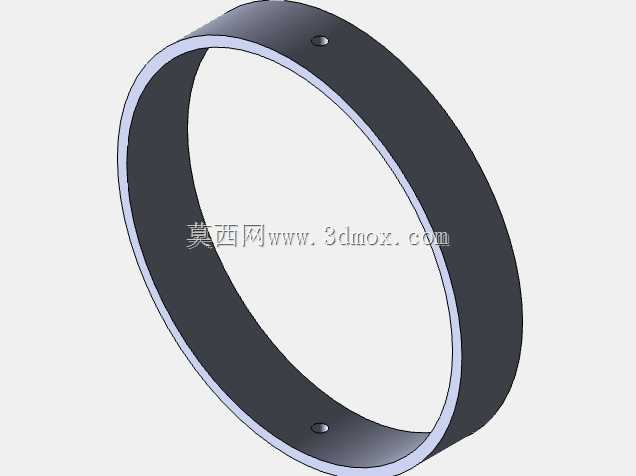

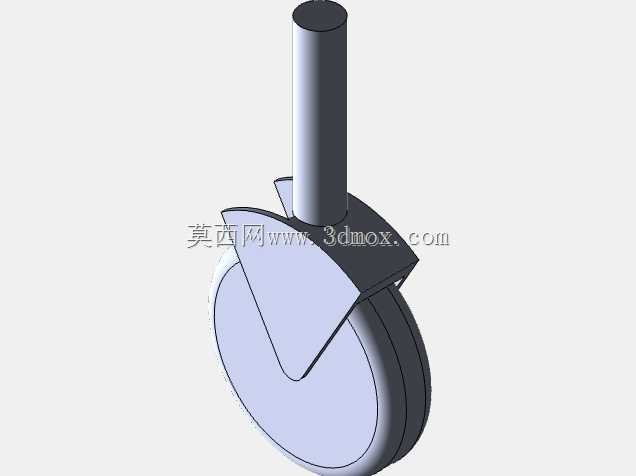

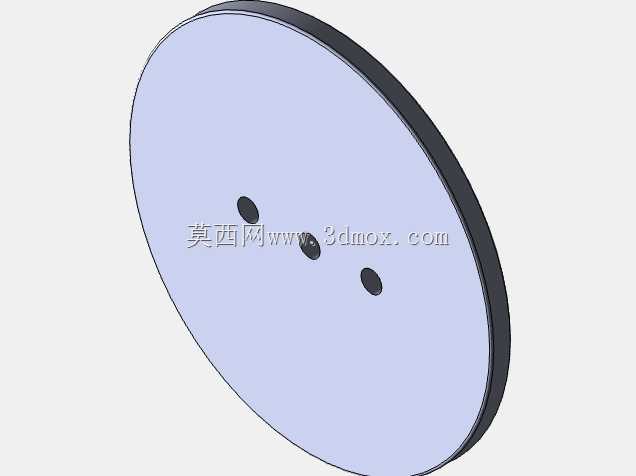

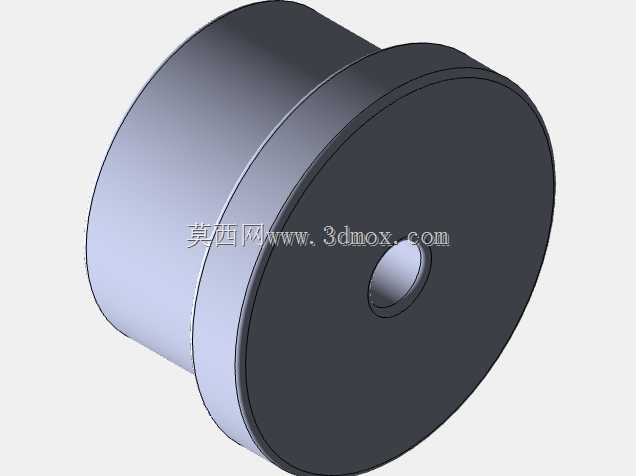

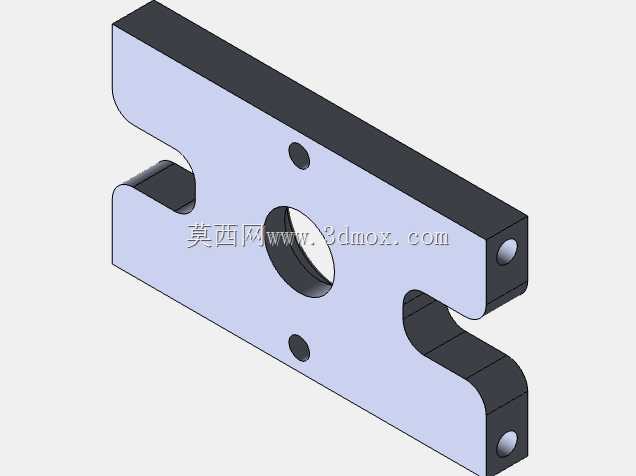

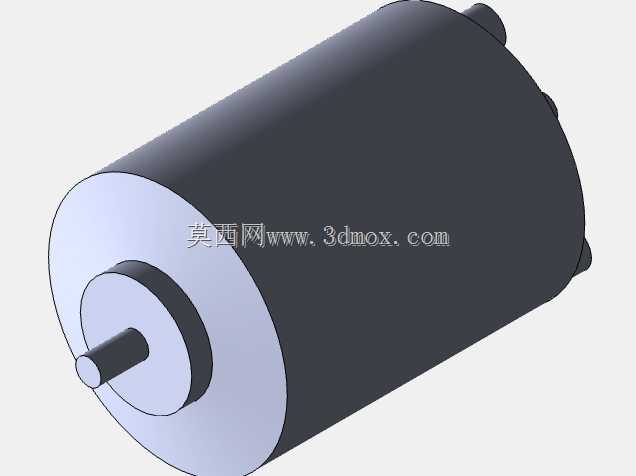

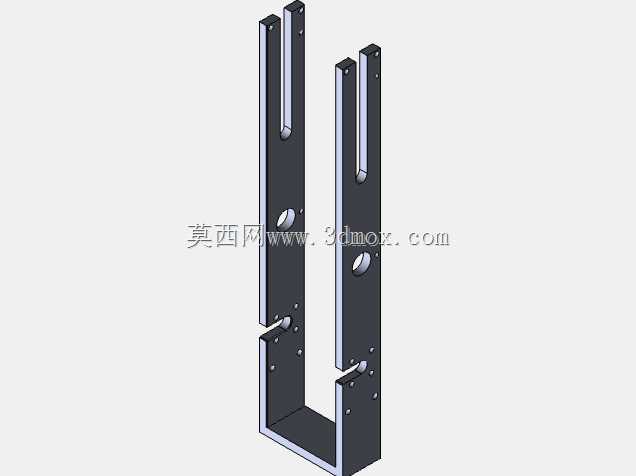

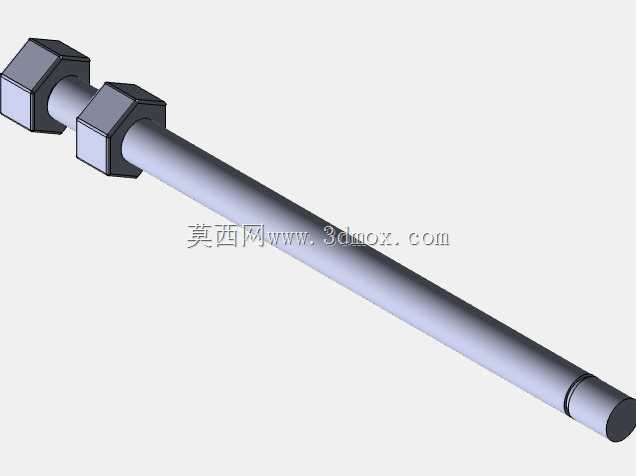

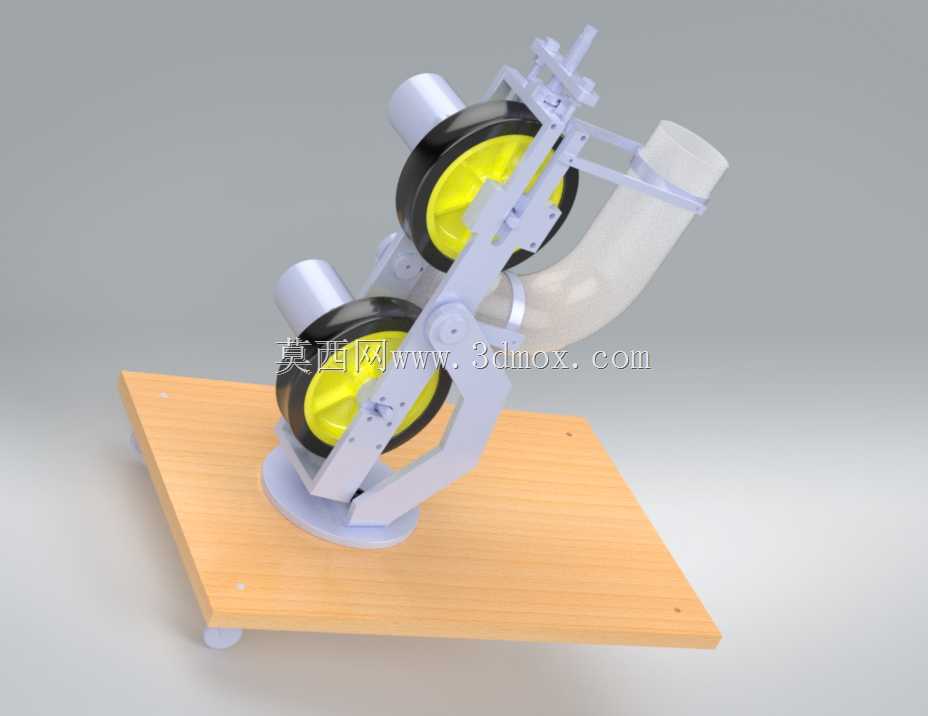

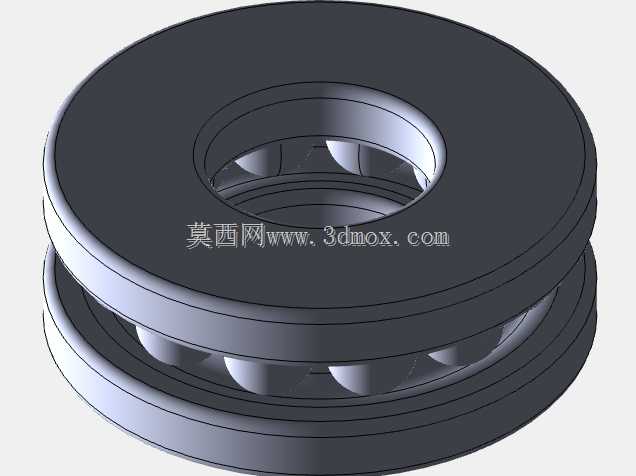

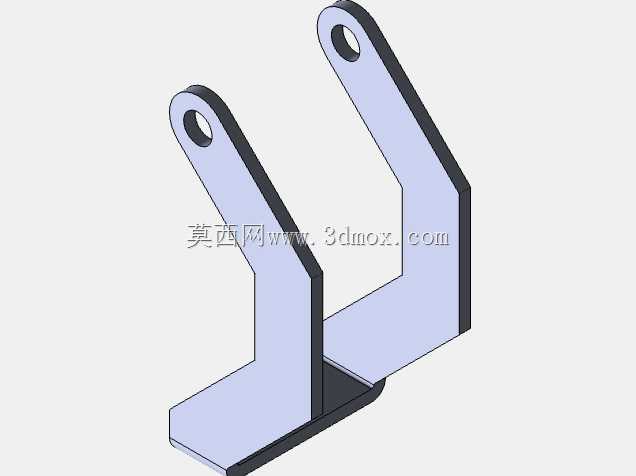

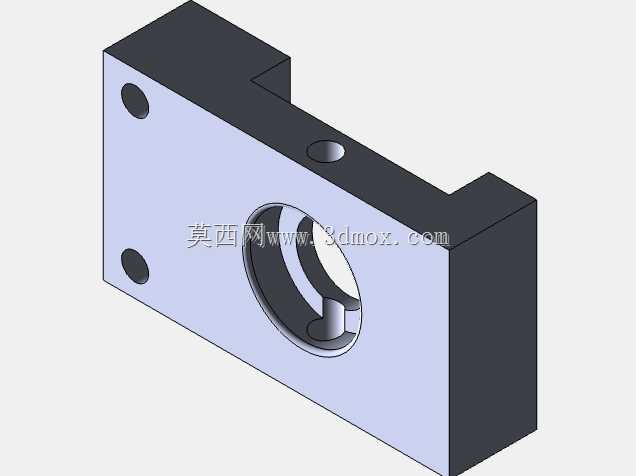

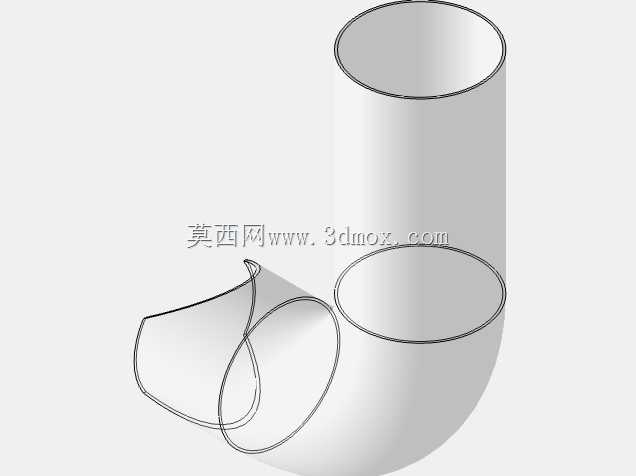

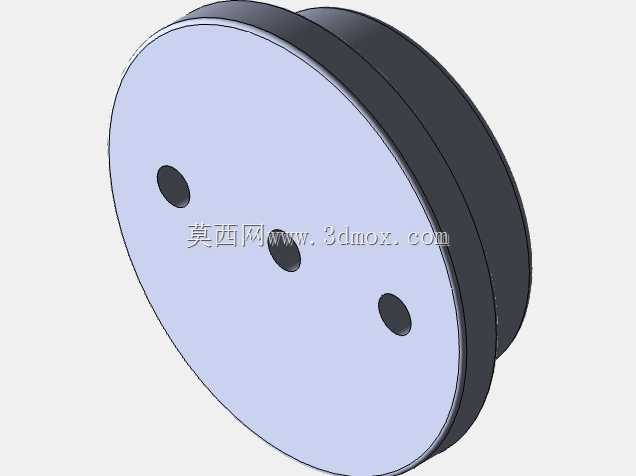

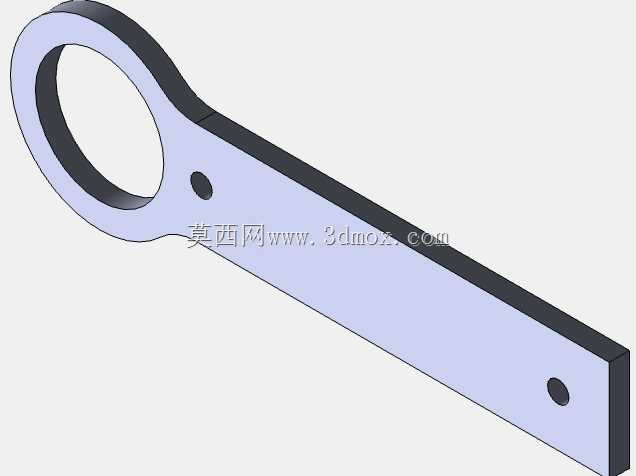

　　这套双轮摩擦式发球装置，核心应用场景覆盖网球俱乐部日常训练、高校体育专业教学、个人居家技术打磨等多个领域，可替代人工喂球完成多类型球路输出，解决传统人工喂球频率不稳定、球路一致性差、陪练成本高的实际痛点。从结构功能来看，装置核心发球单元采用上下对称布置的双摩擦轮结构，两轮预留间隙略小于标准网球直径，轮面采用高摩擦系数的聚氨酯包覆材质，当网球从导球管道进入两轮间隙时，两个摩擦轮通过独立的传动结构获得同向差速转动能力，依靠接触面摩擦力挤压网球获得初始出射动能，通过调整两轮的转速差，可实现上旋、下旋、平击等不同旋转特性的球路输出，匹配不同训练阶段的技术练习需求。导球管道采用大弧度弯管设计，内壁做光滑圆弧过渡处理，避免网球在输送过程中出现卡滞、表皮剐蹭问题，管道入口端可拓展连接储球仓结构，实现连续供球作业。角度调节支架采用多连杆铰接结构，铰接点处设置紧定锁紧机构，可在水平方向±60°、俯仰方向0-45°范围内无级调整出球角度，覆盖网前小球、中场截击、底线长球等不同落点的训练需求，支架底部设置旋转底座，可实现发球方向的水平回转调整，模拟多方向来球场景。

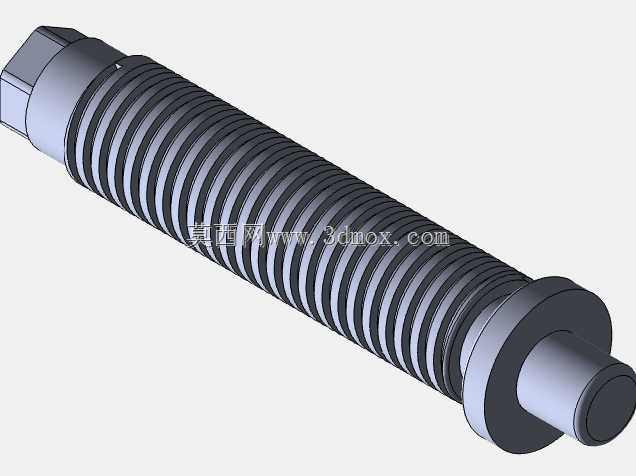

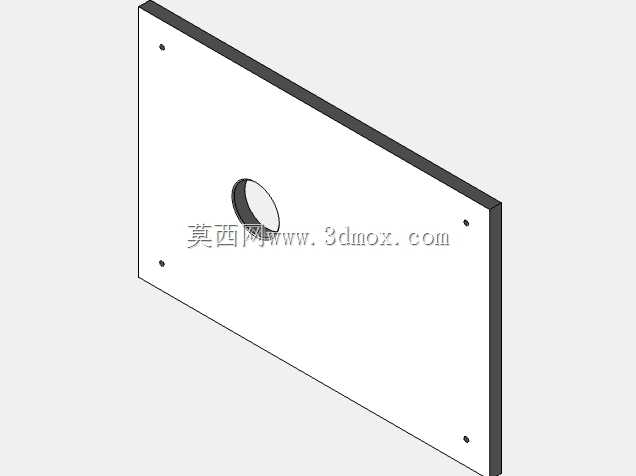

　　整套装置的安装底座采用实木多层板材质，板面预留标准安装孔位，可直接固定在地面或者配套移动支架上，底座整体尺寸控制在450mm×350mm范围内，整机高度不超过400mm，安装时无需额外做地基处理，仅需保证放置平面水平度误差不超过2mm即可稳定运行，不会因为发球时的反冲力出现移位、晃动问题。设计过程中重点做了动平衡校核，两个摩擦轮的装配同轴度误差控制在0.1mm以内，高速转动时的径向跳动量不超过0.05mm，避免长时间运行出现振动过大、紧固件松动的问题；摩擦轮与驱动轴之间采用键连接加顶丝固定的方式，可快速拆卸更换磨损的轮面包覆层，降低后期维护成本。

　　整套结构没有复杂的定制化异形零件，大部分结构件采用标准铝型材、板材切割加工而成，加工难度低，普通机加工车间即可完成全部零件制作，装配时仅需按照铰接顺序依次组装连杆、调整摩擦轮间隙即可完成整机调试，调试过程中可通过转速匹配快速校准出球速度与旋转参数，出球速度可在30km/h到120km/h区间内连续调整，适配从初学者入门到专业运动员强化训练的不同强度需求。在实际使用场景中，该装置可固定在网球场底线位置，通过角度调整覆盖全场落点，也可放置在网前位置模拟截击来球，相比传统的气压式发球装置，这套摩擦轮结构的噪音更低，出球旋转控制精度更高，不会出现气压波动导致的球速不稳定问题，同时结构整体重量更轻，便于单人搬运转移场地，适合不同场地之间的轮换使用。

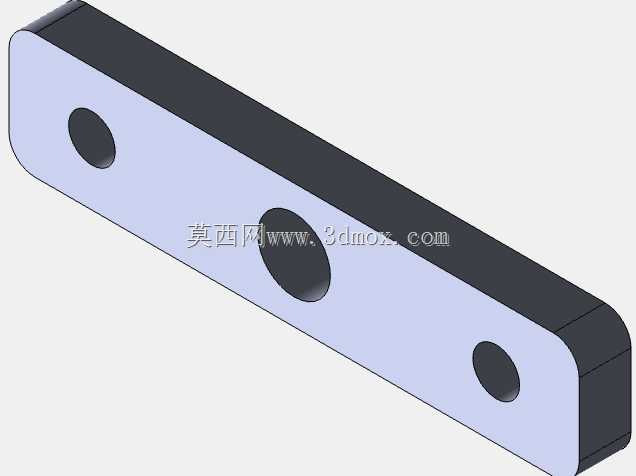

　　结构设计时充分考虑了网球的尺寸公差，标准网球直径在65.41mm到68.58mm区间内，摩擦轮间隙调整范围设置为60mm到65mm，可兼容所有符合标准的训练用球，不会因为网球尺寸差异出现卡球或者摩擦力不足导致的出球无力问题；导球管道内径设置为75mm，留有足够的输送余量，即使网球表面沾有少量灰尘、绒毛也不会出现输送卡滞。支架的连杆结构做了轻量化处理，在保证结构刚度的前提下尽可能降低整体重量，铰接点处采用自润滑轴套，长期调整角度也不会出现磨损松旷问题，锁紧机构采用蝶形螺母设计，无需额外工具即可手动完成角度调整与锁紧，操作门槛低，没有机械基础的普通用户也可快速完成参数调整。
