轴承保持架注塑成型模腔结构设计

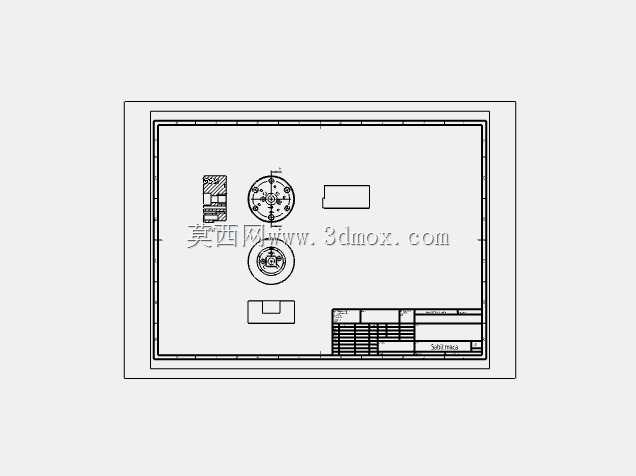

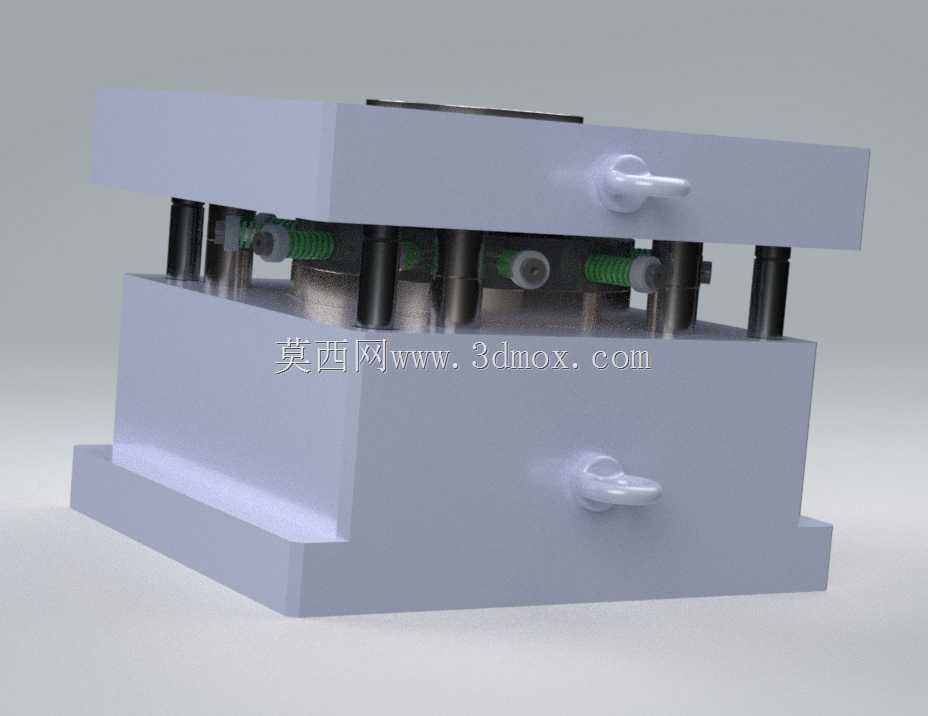

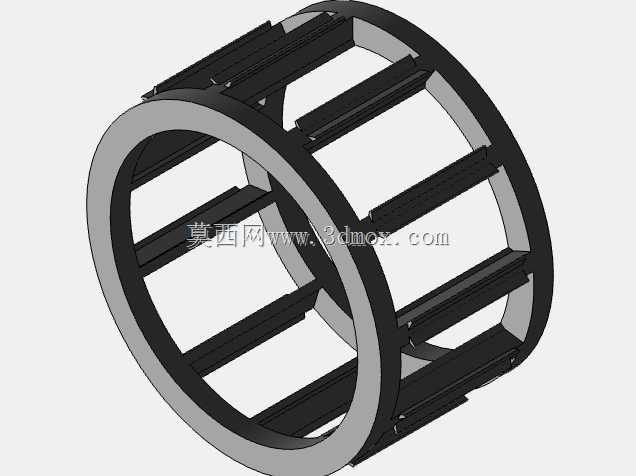

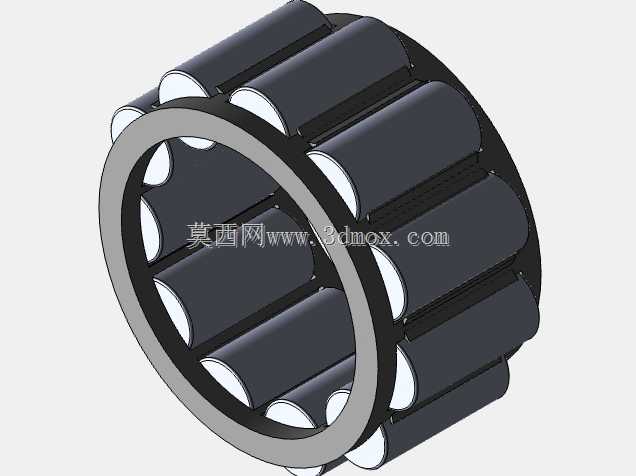

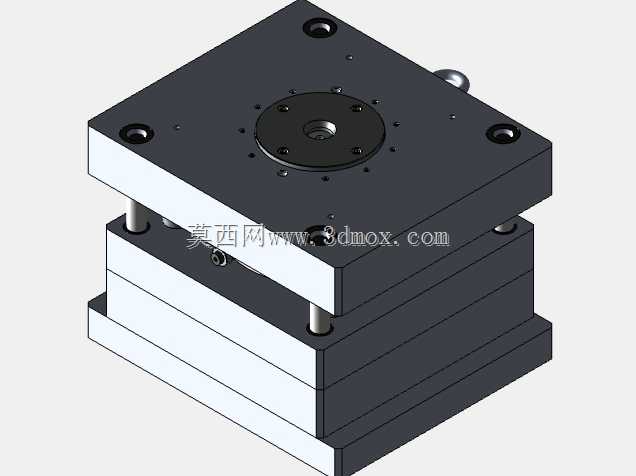

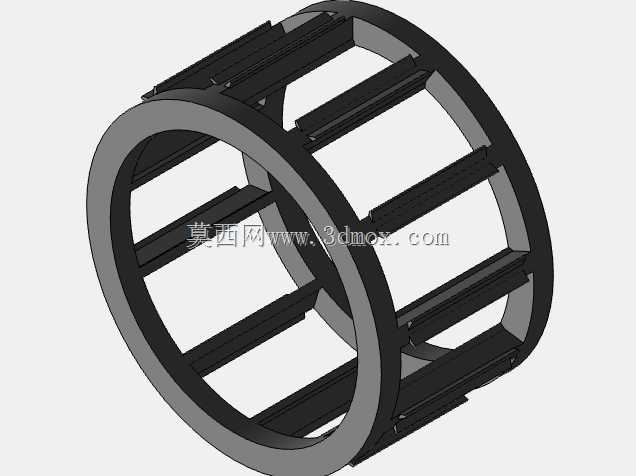

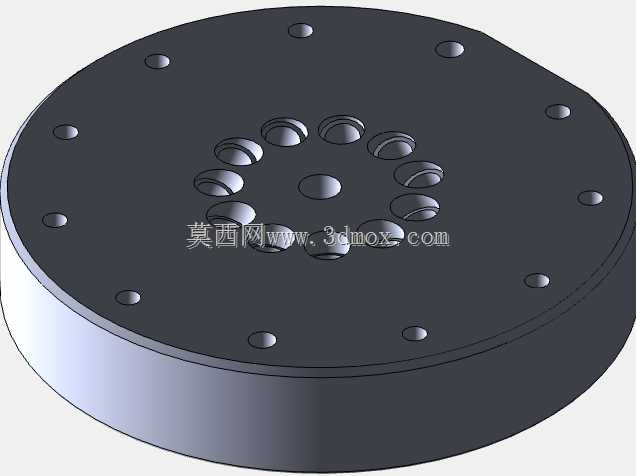

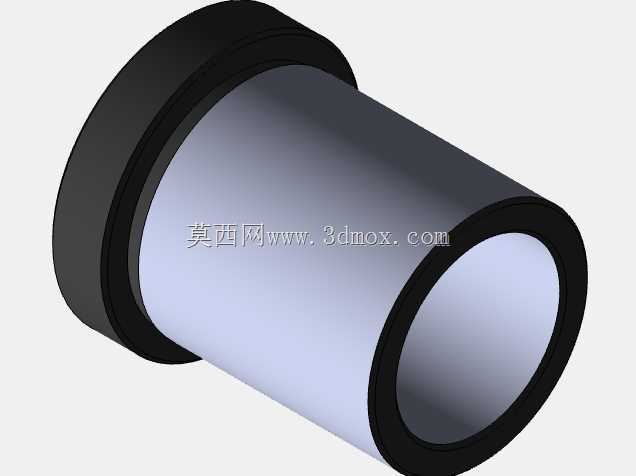

　　该结构为轴承保持架注塑生产用的模腔成型部件，适配小型深沟球轴承塑料保持架的批量注塑加工场景，在轴承零部件生产环节中，直接决定保持架的成型精度与装配适配性，是轴承保持架注塑模具的核心成型单元。从实际生产用途来看，该模腔对应成型的塑料保持架，主要用于微型及小型深沟球轴承内部，实现滚动体的等间距分隔，避免滚动体运转过程中发生相互摩擦、碰撞，同时保证滚动体在轴承运转时保持稳定的运动轨迹，降低轴承运转噪音与磨损速率，这类塑料保持架广泛应用于小家电电机、办公设备传动组件、小型电动工具的轴承配套中，相比金属保持架具备自润滑性好、运转噪音低、注塑成型效率高的优势。

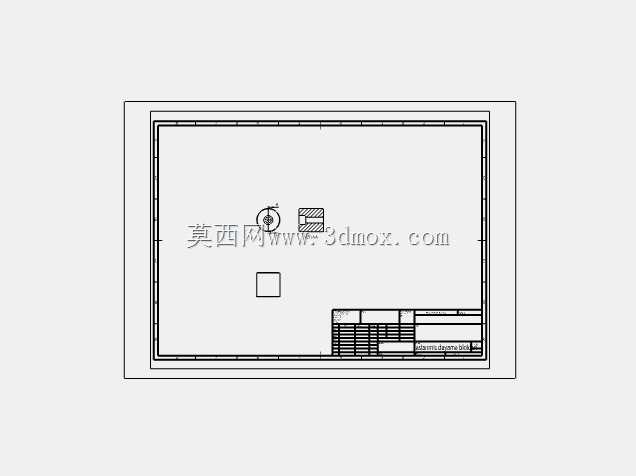

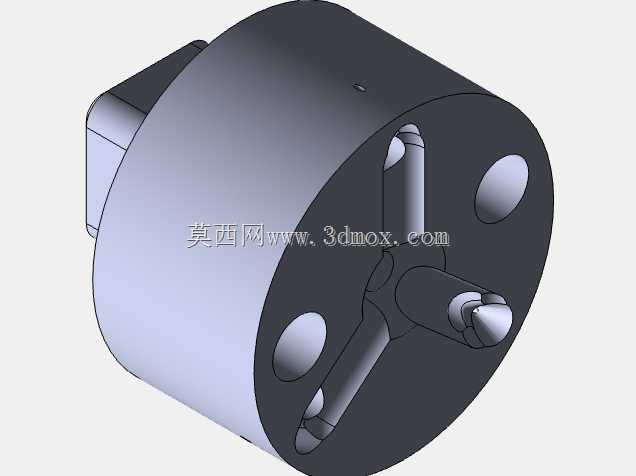

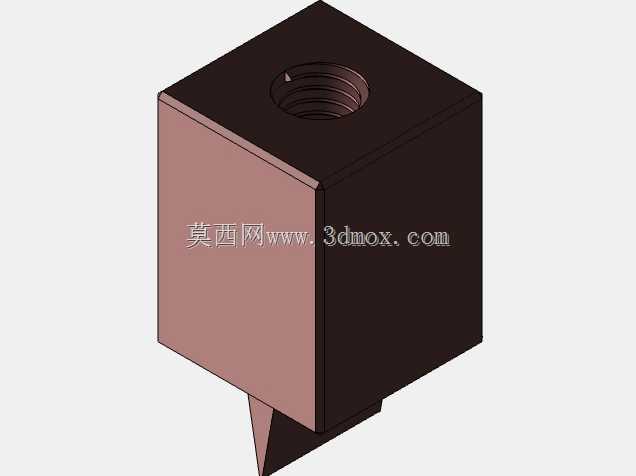

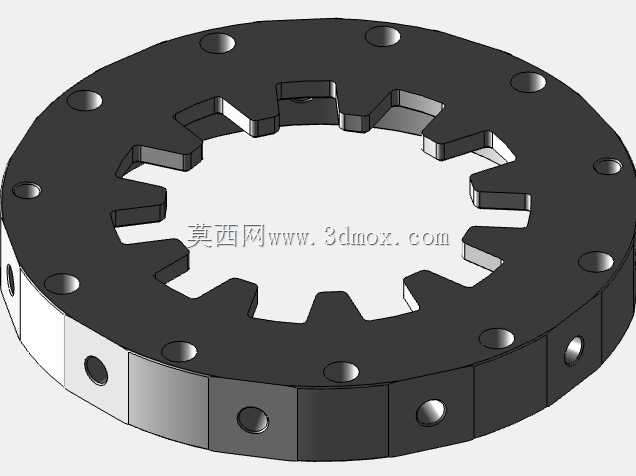

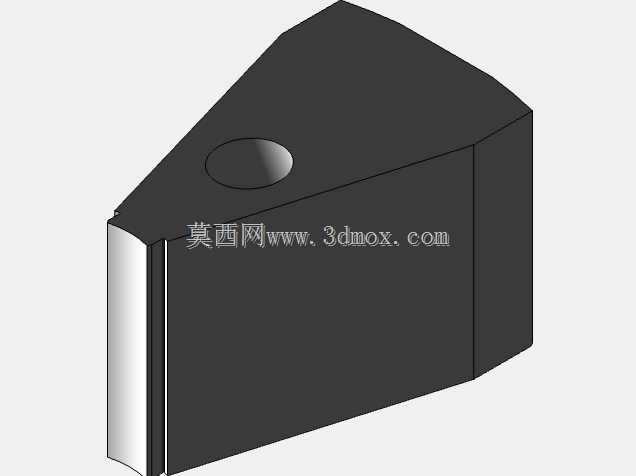

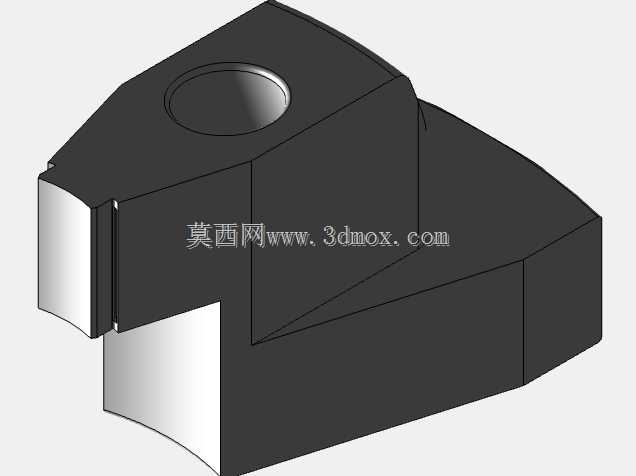

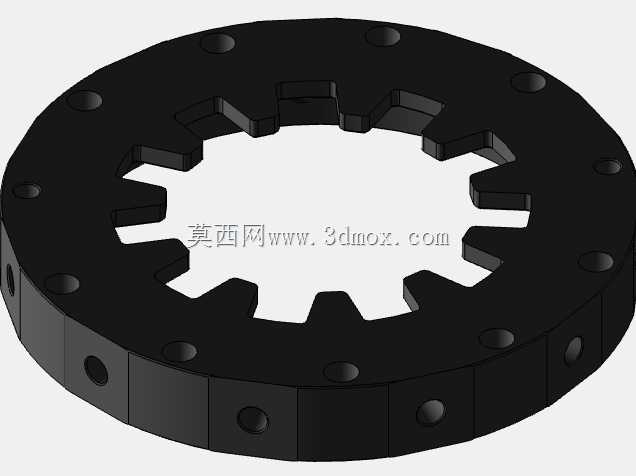

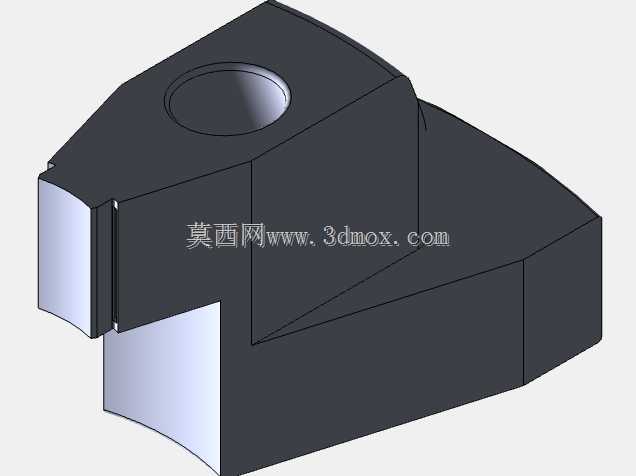

　　从功能特性来看，该模腔成型的保持架为方块式基座带定位插脚的结构，顶部开设的内螺纹孔用于保持架与轴承内圈定位组件的锁紧固定，避免保持架在轴承高速运转时发生轴向窜动；底部伸出的楔形插脚为滚动体卡位结构，成型后插脚嵌入相邻滚动体的间隙中，实现滚动体的周向等分定位，插脚的楔形角度经过匹配对应型号钢球的曲率设计，保证卡位后既不会对滚动体运转造成卡滞，又能限制滚动体的周向位移。模腔本身的分型面设置在方块结构的最大轮廓处，避免分型线落在保持架的配合面上，减少后续去飞边的加工工作量；模腔的进胶点设置在方块结构的侧端面非配合区域，进胶痕迹不会影响保持架与轴承组件的装配精度。

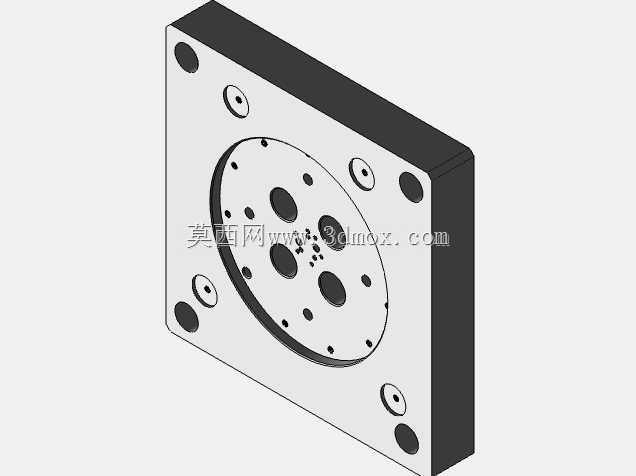

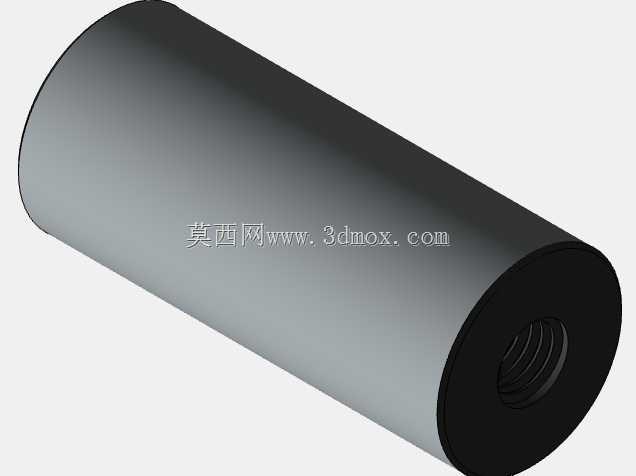

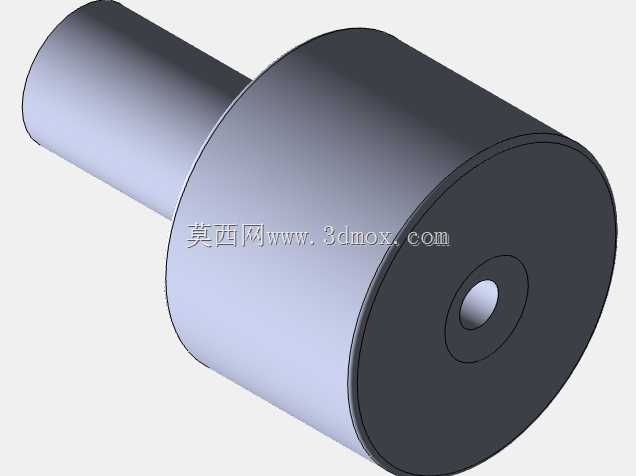

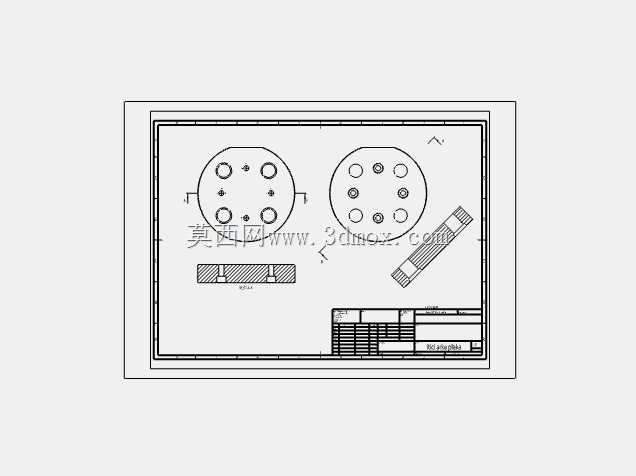

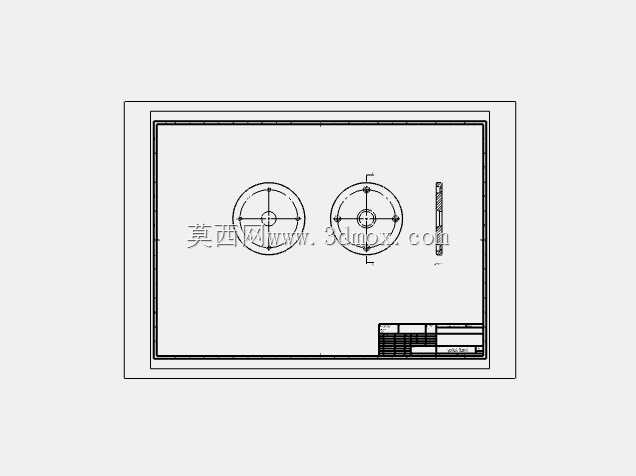

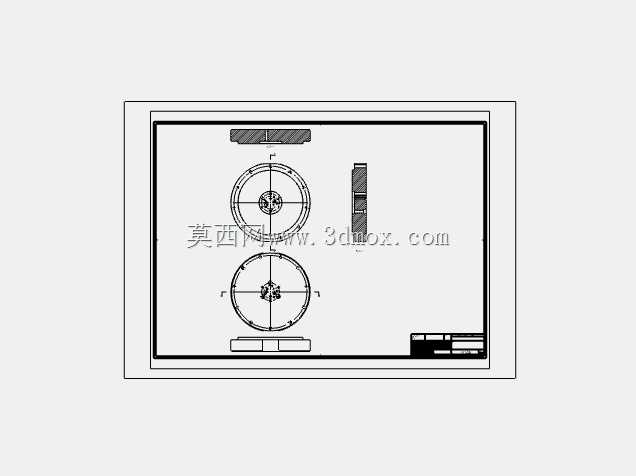

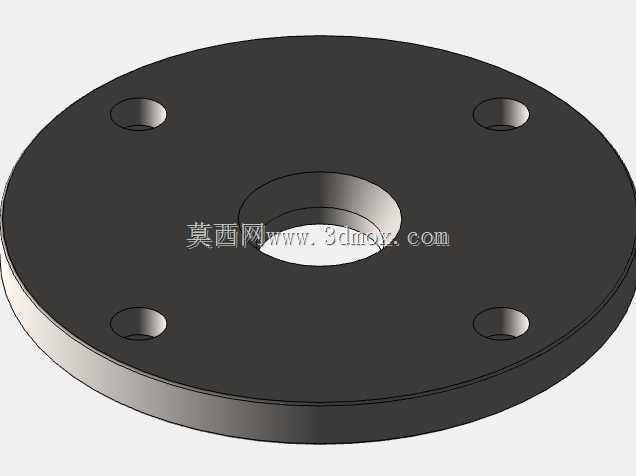

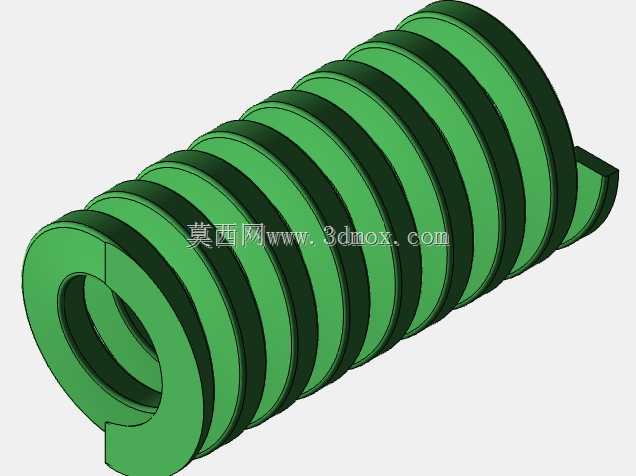

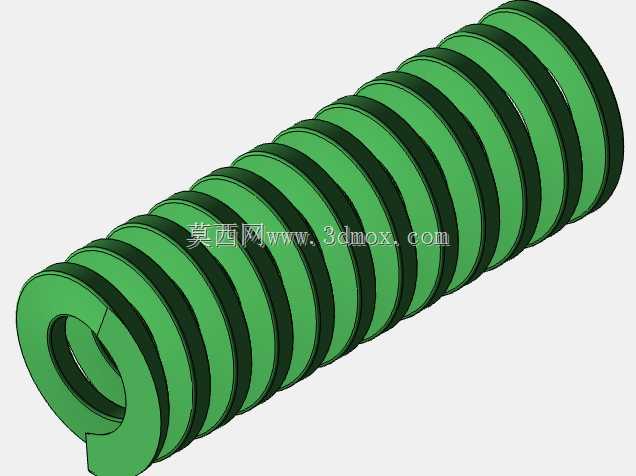

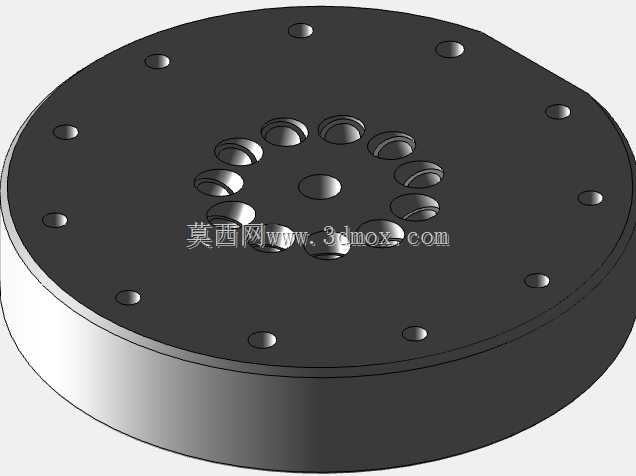

　　设计思路上，首先匹配对应型号轴承保持架的尺寸公差要求，模腔的成型尺寸按照塑料原料的收缩率做补偿设计，针对常用的PA66加玻纤注塑原料，收缩率取值0.5%进行尺寸缩放，保证成型后的保持架内外径尺寸、卡位间距满足轴承装配的公差要求。顶部内螺纹孔的成型采用螺纹型芯结构，开模时通过螺纹旋退机构自动脱出螺纹，避免强行脱模造成螺纹牙型损伤；底部楔形插脚的成型部位做了脱模斜度设计，斜度取值1.5°，既保证插脚的成型尺寸精度，又能降低脱模时的顶出阻力，避免插脚发生顶白、断裂缺陷。模腔的冷却水道围绕成型区域做环绕布置，水道距离成型面的距离保持在12-15mm，保证模腔各区域温度均匀，避免成型件出现局部缩痕、翘曲变形问题。

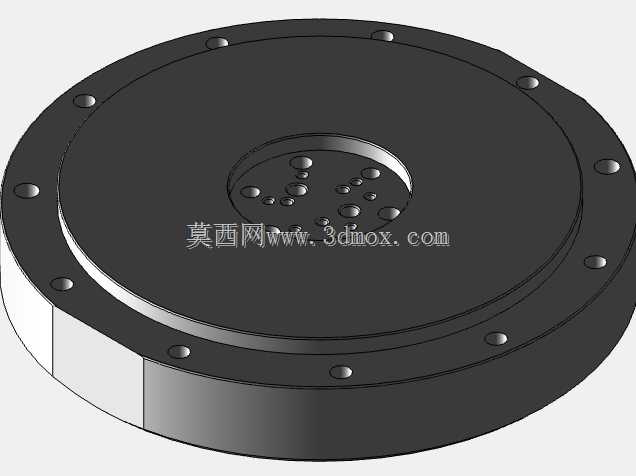

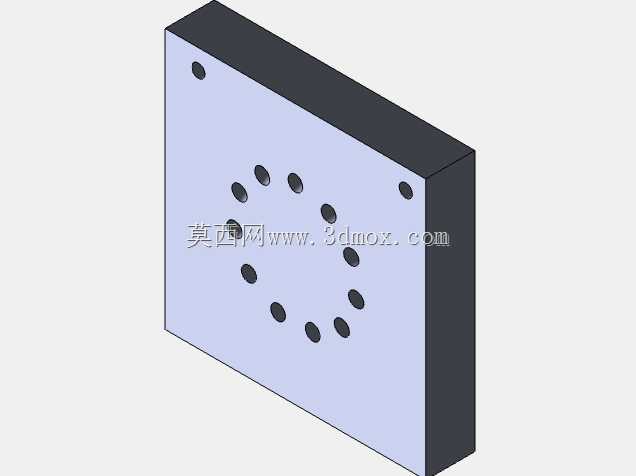

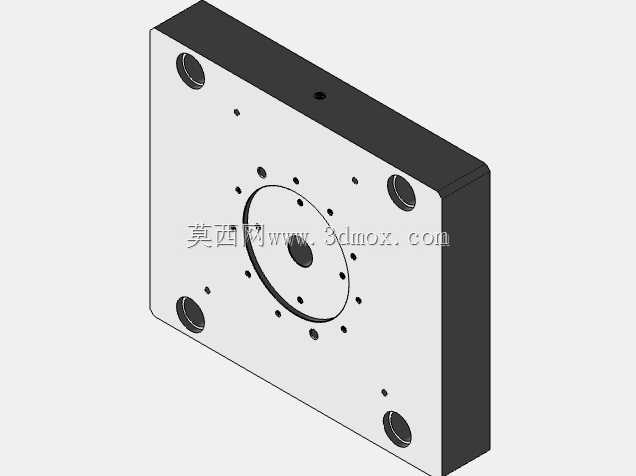

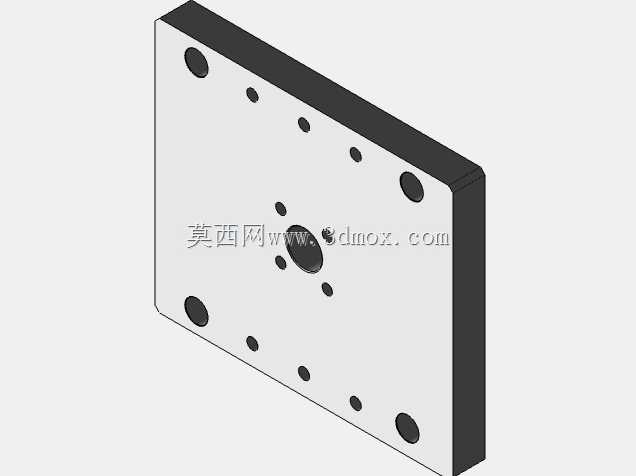

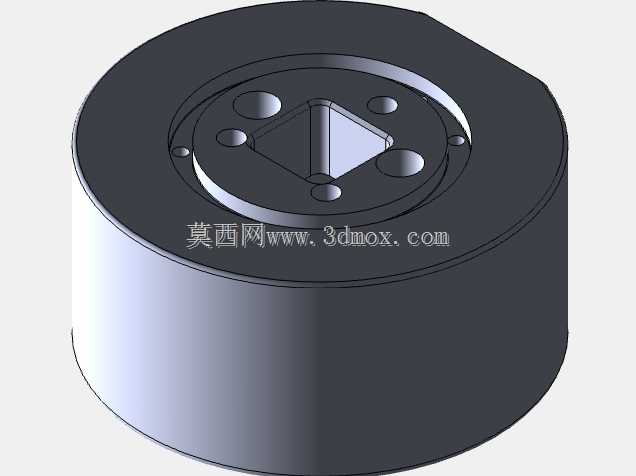

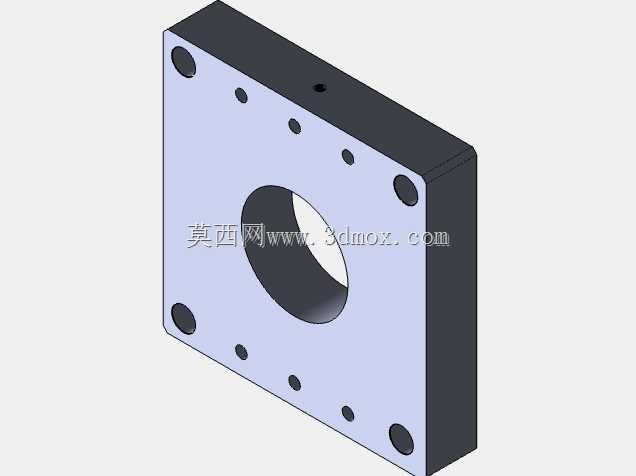

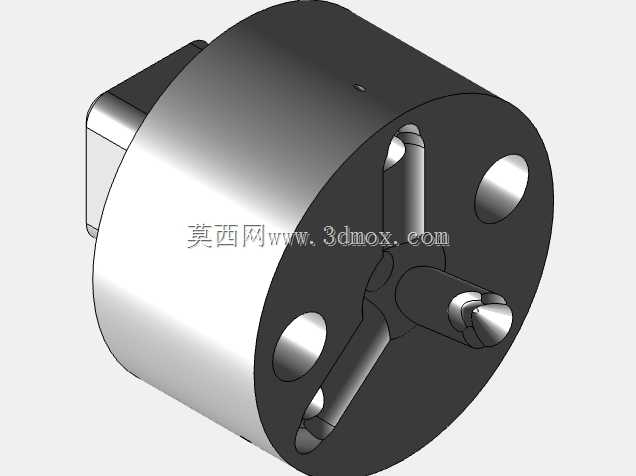

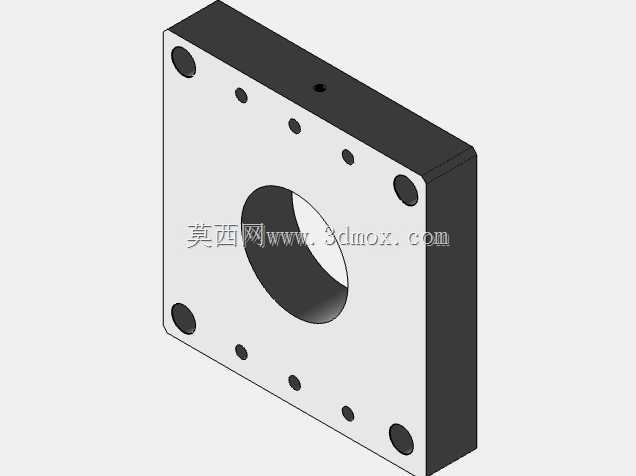

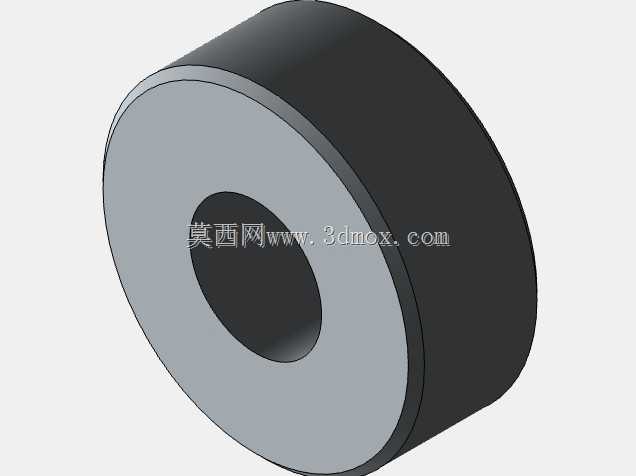

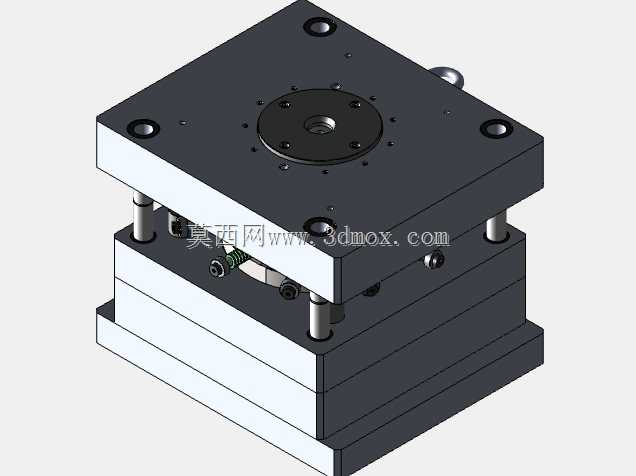

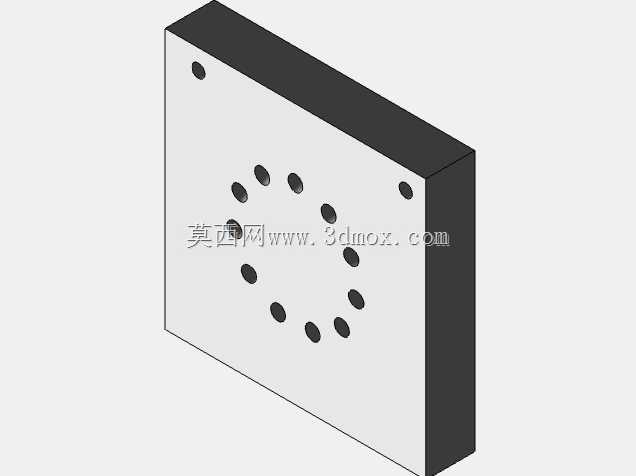

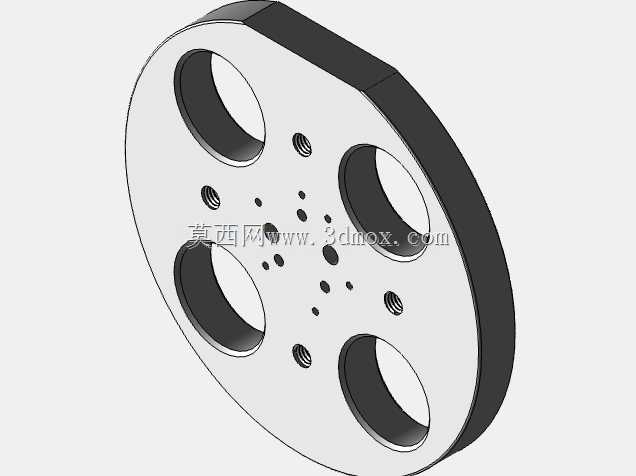

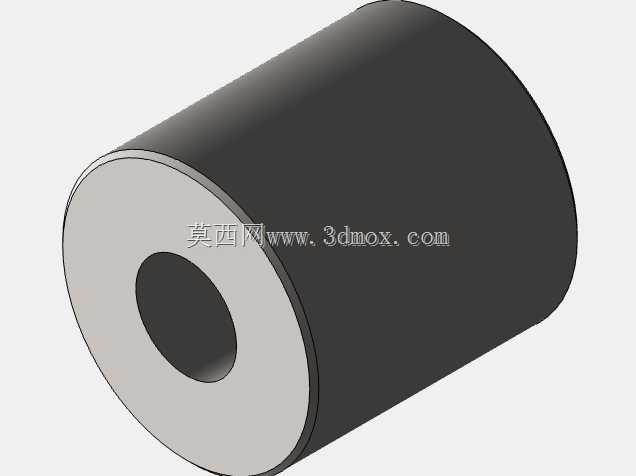

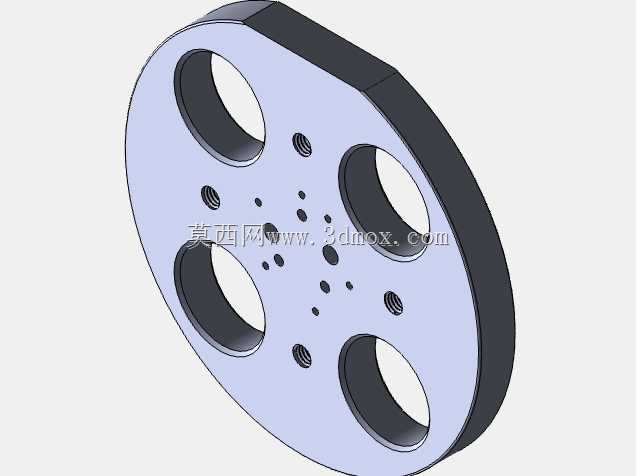

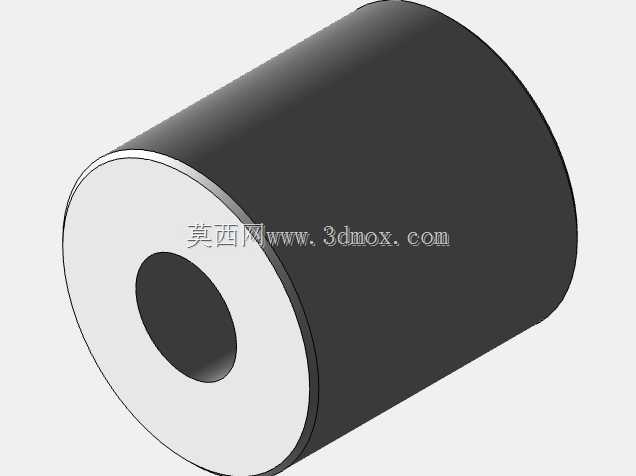

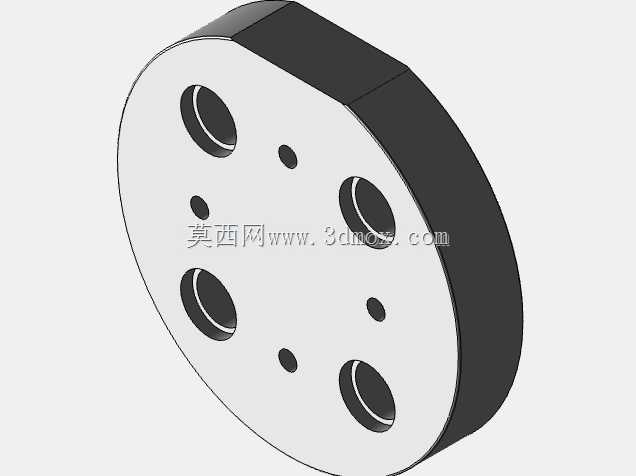

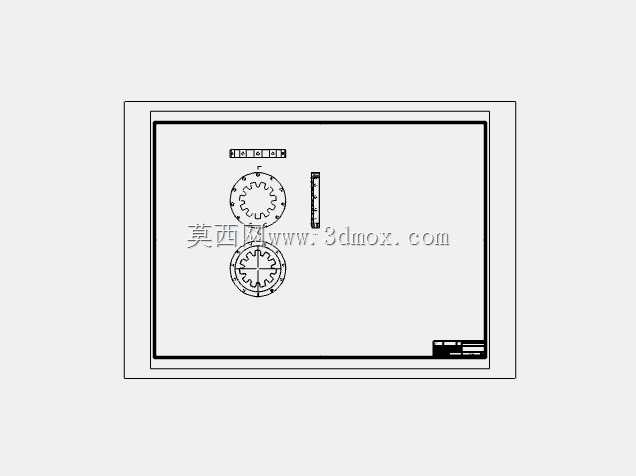

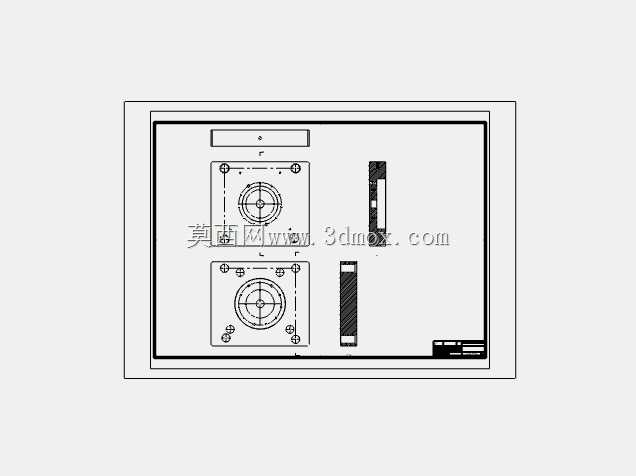

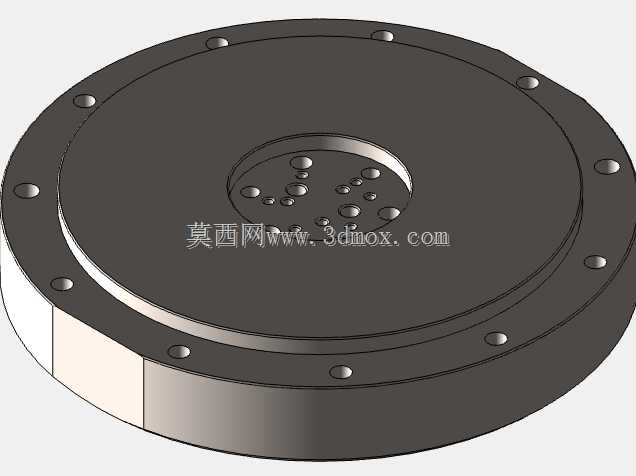

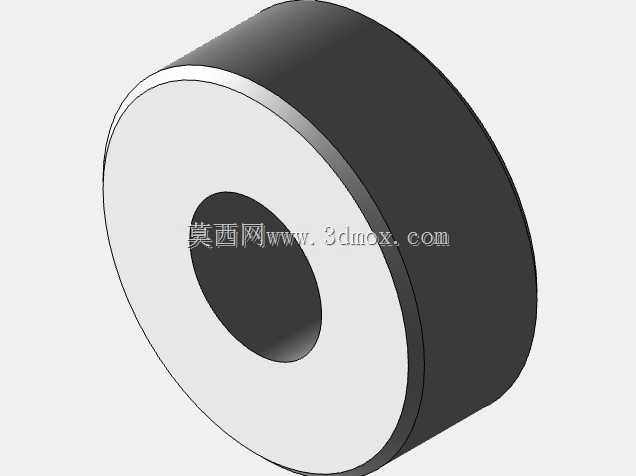

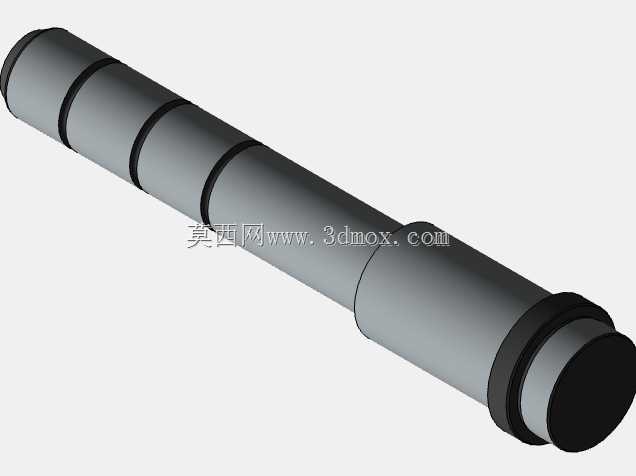

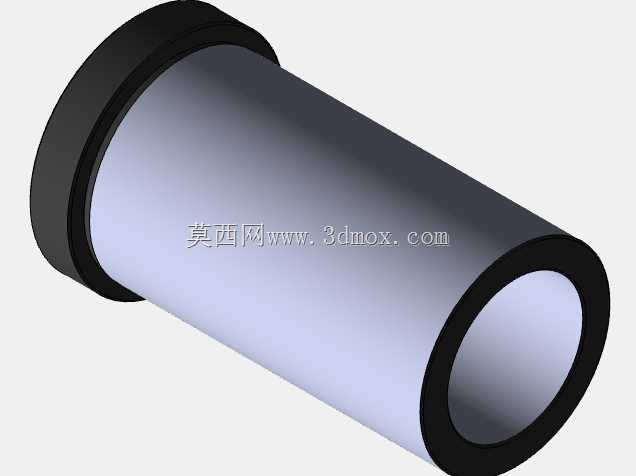

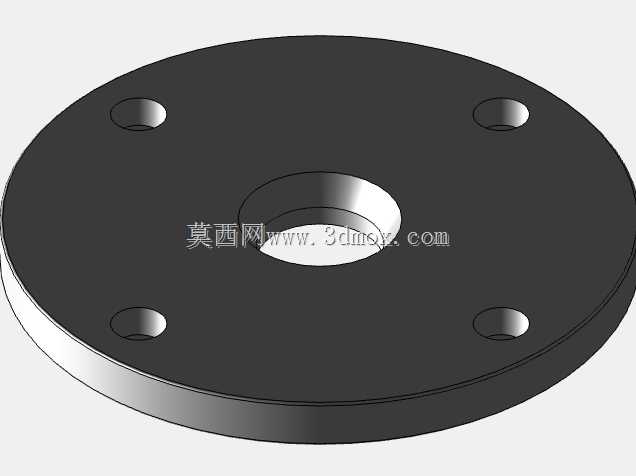

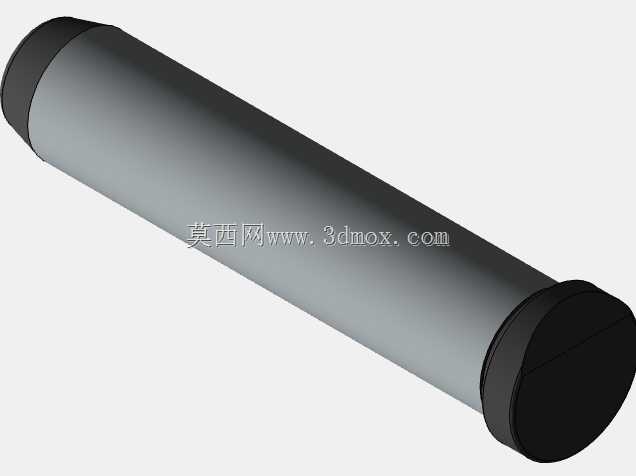

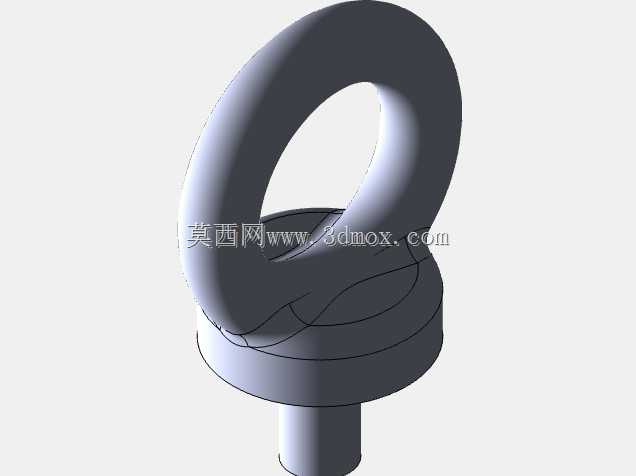

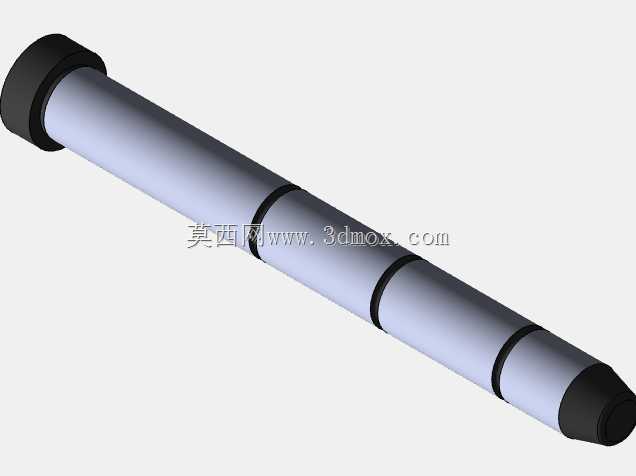

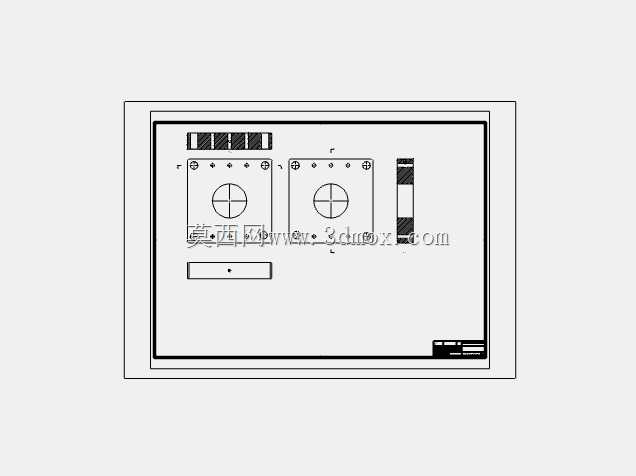

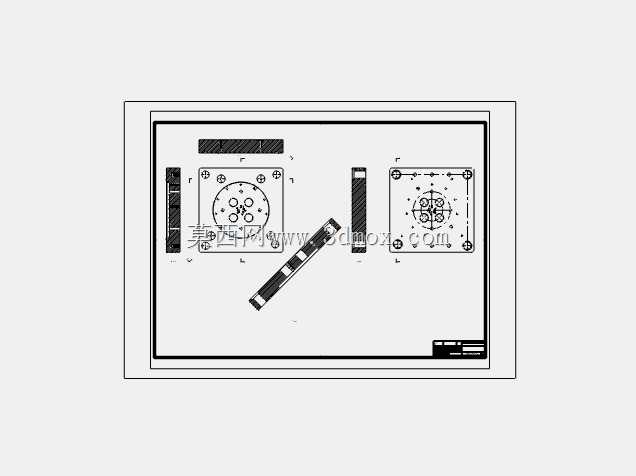

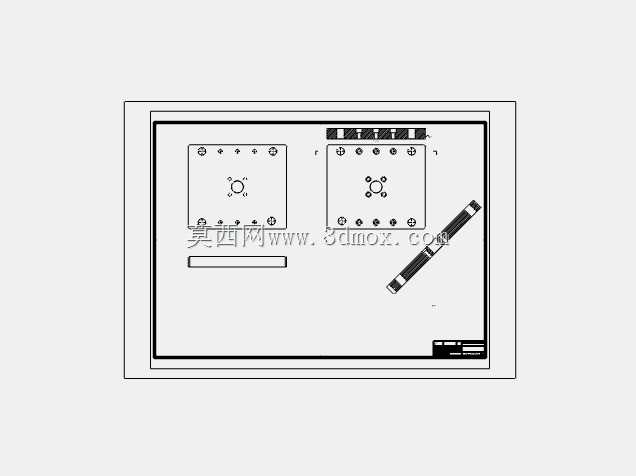

　　外形尺寸与安装边界方面，该模腔单元的整体外形为正方块结构，单边尺寸适配对应模架的模腔安装槽尺寸，安装时通过模腔侧面的定位销孔与模架做精准定位，定位销采用H7/m6的过渡配合，保证模腔安装后的同轴度误差不超过0.02mm；模腔的总高度匹配模架的定模板厚度，顶部预留3mm的承压面，承受注塑过程中的锁模压力，避免模腔受压发生位移。顶部螺纹孔的成型深度对应保持架的螺纹锁紧深度，螺纹规格匹配标准M3内螺纹，保证后续装配时标准锁紧螺钉可以顺利旋入；底部楔形插脚的伸出长度对应保持架卡位结构的有效深度，插脚的端面做R0.2的圆角处理，避免成型后插脚边缘存在锐边，装配时刮伤滚动体表面。模腔的排气槽开设在分型面的插脚成型对应位置，排气槽深度取值0.02mm，既可以顺利排出注塑过程中型腔内的空气，避免成型件出现烧焦、缺胶缺陷，又不会产生飞边问题。
