瑞士产Maxon12V24V齿轮减速直流电机

　　这类集成行星齿轮箱的微型直流减速电机，在精密传动场景里的应用覆盖度极高，小到实验室自动化分析设备的样本推送机构，大到工业产线上的小型精密变位工装、医疗设备里的药剂精准输送组件，甚至是户外便携检测设备的执行端动力单元，都能见到同规格产品的身影。不同于普通开环直流电机直接输出高转速低扭矩的动力，这款带同轴齿轮箱的减速电机，直接在电机输出端集成了多级减速齿轮组，把电机本体的高转速转换成适配负载端需求的低转速大扭矩输出，省去了设计人员额外搭配减速机构的工作量，也能大幅压缩整套传动单元的轴向安装空间。

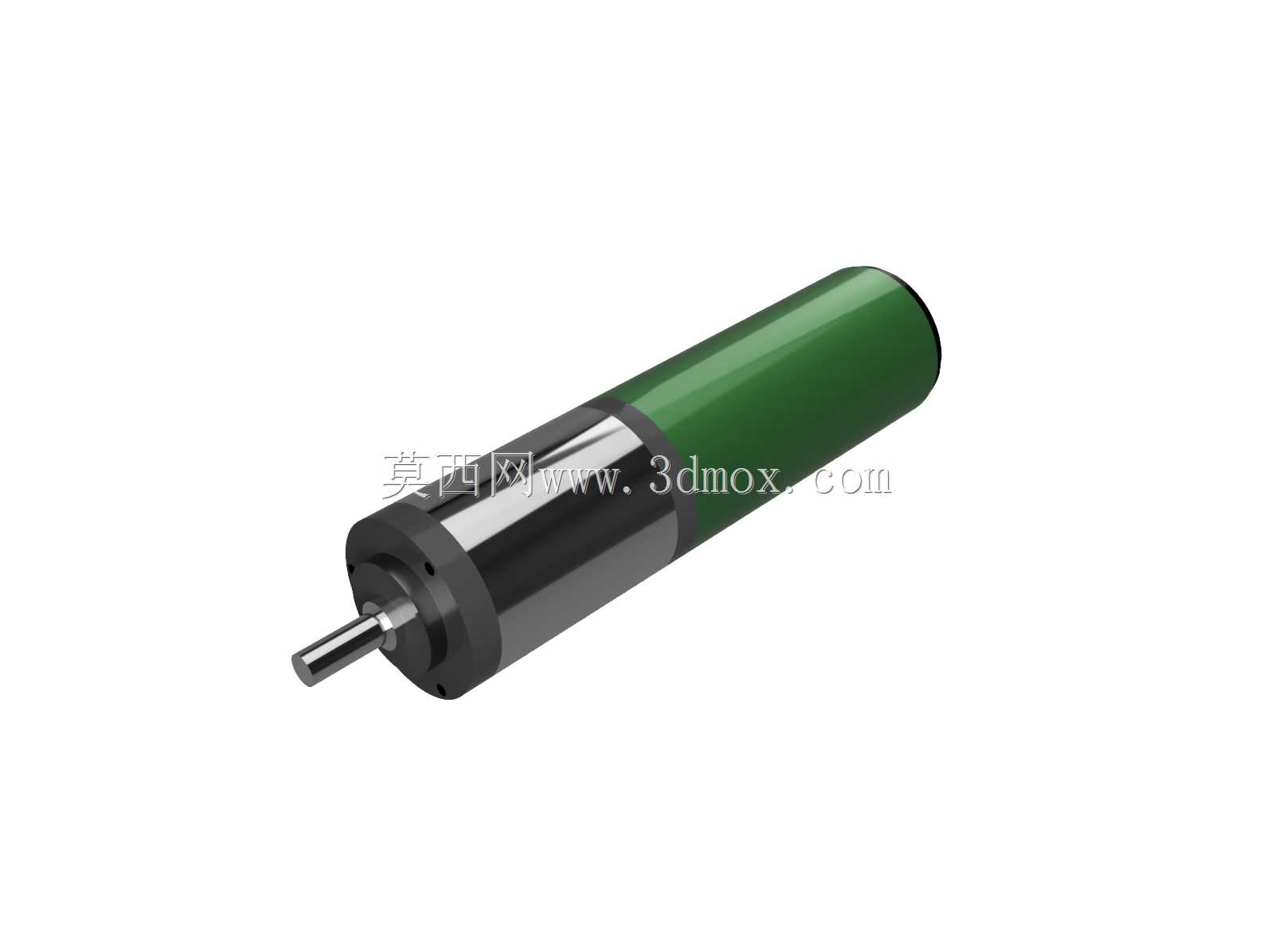

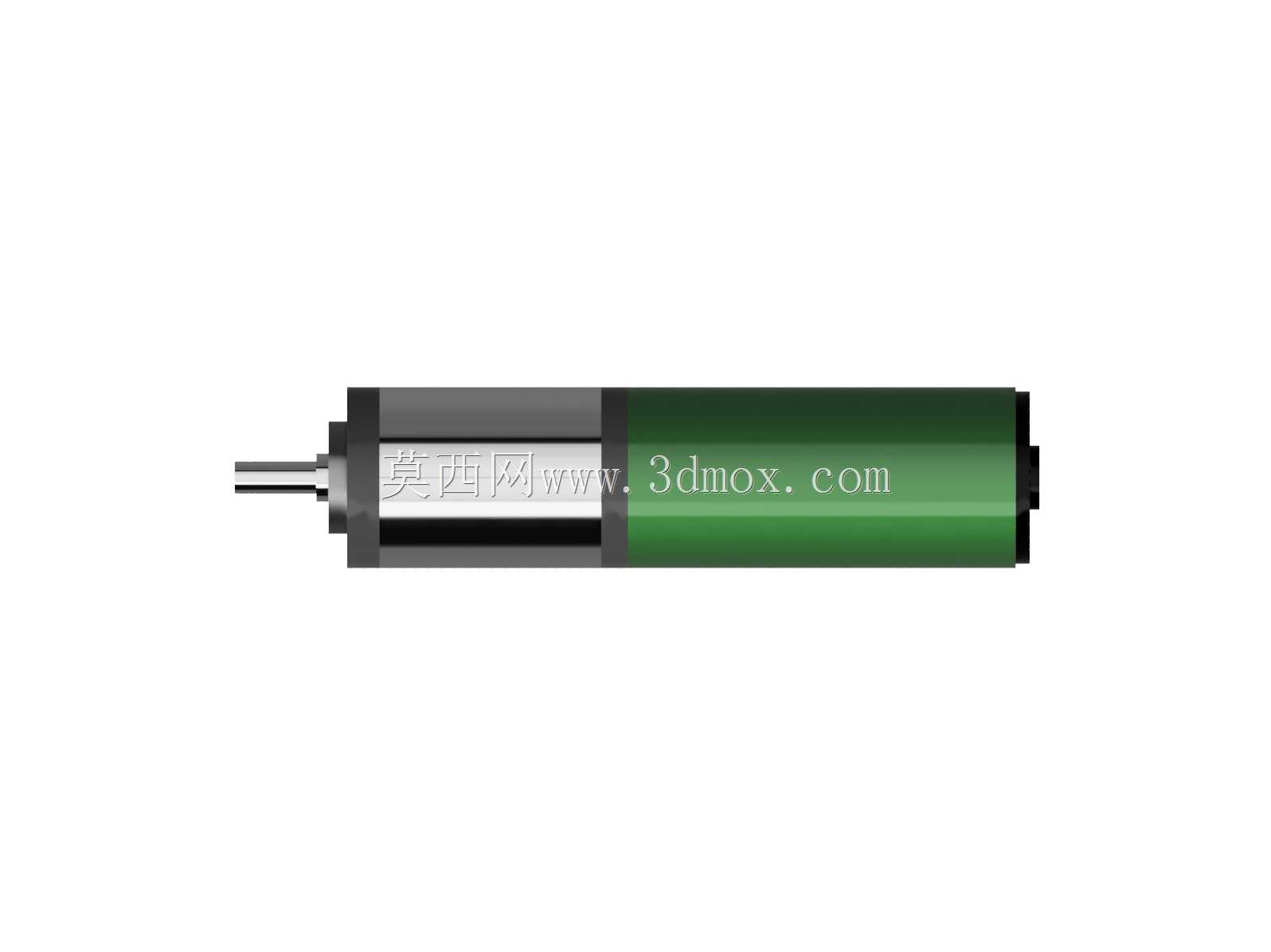

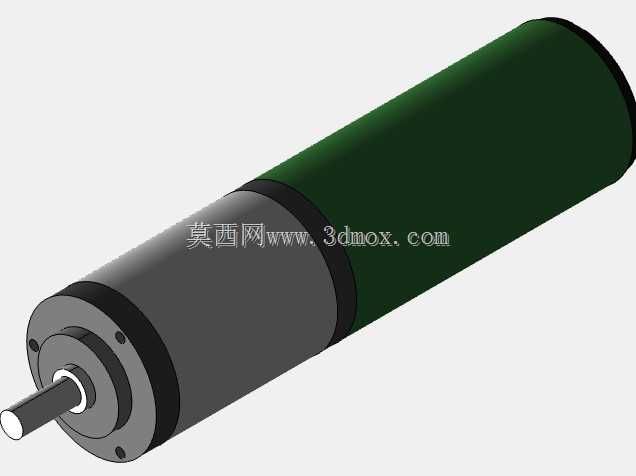

　　从结构设计逻辑来看，这款电机采用同轴直连的布局，电机本体与齿轮箱外壳通过止口定位配合，输出轴与电机转子轴保持同轴线设计，能最大程度降低传动过程中的径向偏载，减少运转时的振动与噪音。齿轮箱内部采用多级行星齿轮传动结构，每一级行星架都通过精密轴承支撑，齿轮啮合间隙控制在极小范围内，既保证了传动效率，也能降低回程误差，满足需要正反转频繁切换、定位精度有一定要求的使用场景。电机本体采用深绿色金属外壳，表面做了氧化处理，既可以提升外壳的散热效率，也能在常规工业环境下起到一定的防腐蚀作用，输出端的安装法兰采用标准圆形定位结构，法兰上预留的安装孔位呈圆周均匀分布，方便设计人员在安装板上直接做对应孔位加工，不需要额外做转接工装。

　　输出轴采用单出轴D型切边设计，搭配对应的联轴器或者传动轮时，可以有效避免轴与连接件之间的周向打滑，传递扭矩时的可靠性比光轴结构更高。从安装边界来看，这款电机整体为圆柱形结构，最大外径受齿轮箱与电机本体的外径限制，轴向总长度包含输出轴的伸出段，设计安装空间时需要预留足够的轴向余量，同时要考虑电机尾部的接线空间，避免接线端子与周边结构件产生干涉。在实际选型应用时，需要根据负载端的实际转速需求匹配对应的减速比版本，285rpm与570rpm的输出转速分别适配不同的负载线速度要求，12V与24V的供电版本可以适配不同设备的供电系统，低压供电的特性也让它在便携设备、安全要求较高的医疗设备场景里更具适配性。

　　日常做结构设计时，这类集成减速箱的电机模型可以直接导入装配体中做干涉检查，提前验证安装位的孔位匹配度、周边结构的避让空间是否足够，不需要从零开始绘制电机的三维轮廓，能大幅缩短前期方案设计的周期。需要注意的是，这类微型减速电机的输出轴径向承载能力有限，设计传动结构时要尽量避免在输出轴上施加过大的径向载荷，如果需要带动带轮、齿轮这类有径向力的负载，最好额外增加支撑轴承座来分担径向力，避免齿轮箱内部的轴承与齿轮过早磨损，影响整体使用寿命。电机外壳本身具备一定的散热能力，但在密闭安装空间内使用时，还是需要预留适当的空气流通间隙，避免长时间高负载运转时电机温升过高，导致绕组绝缘性能下降。
