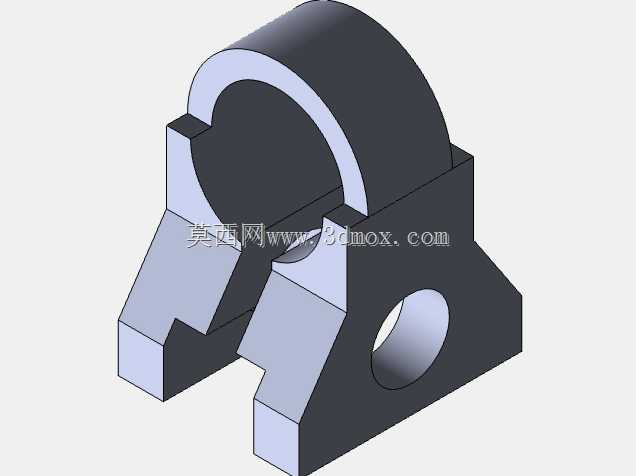

带侧孔半圆夹座式工业支撑构件

　　该支撑构件在常规工业装配场景中，主要承担轴类零件的径向定位与辅助支撑作用，常见于中小型输送线的托辊安装端、小型工装夹具的定位模块、非标自动化设备的管线固定工位，也可作为教学实训场景中机械装调练习的典型零件，帮助新手理解过盈配合、定位基准选择、安装公差匹配的实际逻辑。从功能特性来看，构件上部的半圆开口结构用于容纳圆柱状被支撑件，开口两侧的延伸凸台可搭配配套的压盖形成完整的抱紧结构，通过凸台上预留的安装孔穿入紧固件，即可实现对被支撑圆柱件的锁紧固定，避免其在运转过程中出现径向窜动；下部的分体式卡槽结构可卡接在对应规格的安装导轨或型材基座上，无需额外加工复杂的安装沉孔，就能快速完成构件自身的基准定位，侧面的横向通孔可穿入定位销或锁紧螺钉，进一步将构件与基座锁死，抵消设备运行时产生的轴向冲击力，防止构件沿卡槽方向滑移。

　　设计过程中优先考虑了安装便捷性与受力合理性，上部半圆的内径公差按照基孔制间隙配合选取，既保证被支撑轴件能顺利放入，又不会因间隙过大导致支撑晃动；半圆内壁与下部基座的垂直度公差控制在0.02mm以内，避免轴件安装后出现偏斜，加剧运转过程中的磨损。下部卡槽的两个卡爪做了等厚处理，卡接时受力均匀，不会出现单侧应力集中导致的断裂问题；侧面横向通孔的轴线与上部半圆的轴线在空间上呈垂直交错状态，锁紧时的作用力方向垂直于卡槽滑移方向，能以最小的锁紧力实现最可靠的固定效果。

　　从安装边界来看，构件整体的外轮廓没有尖锐的突出棱角，相邻安装位的最小间距可控制在构件自身宽度的1.2倍，不会出现安装干涉；上部半圆的中心高度经过标准化匹配，可直接适配市面上常见规格的工业铝型材安装基准，不需要额外加装调整垫片就能满足常规的轴系高度要求；下部卡槽的开口尺寸对应通用20系列铝型材的卡槽宽度，卡入后配合间隙控制在0.1mm以内，既方便安装时的推入调整，又不会在锁紧后出现松动。

　　实际建模过程中，对半圆与基座衔接的过渡位置做了R角处理，避免应力集中导致的零件开裂，所有安装孔的孔口都做了0.5mm的倒角，既去除了加工毛刺，又能引导紧固件顺利穿入；侧面横向通孔的深度贯穿整个基座主体，锁紧螺钉的长度可根据实际安装的基座厚度灵活选择，不需要对零件本身做二次加工。这类构件在实际使用中，可根据被支撑件的负载大小调整锁紧紧固件的扭矩，负载较小时可直接依靠卡槽的摩擦力实现固定，负载较大时配合侧面锁紧销即可满足使用要求，适配场景覆盖轻工装配、电子制造、小型输送设备等多个领域，对于刚接触机械结构设计的从业者来说，也能通过拆解该零件的设计逻辑，理解定位、锁紧、受力分散这些基础机械设计原则在实际零件上的落地方式，避免设计出只存在于理论层面、无法实际加工装配的结构。
