真空管路用ISO-KF快装抱箍夹具结构

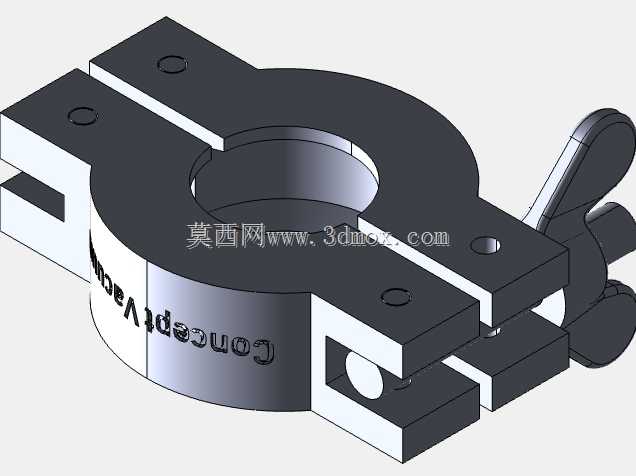

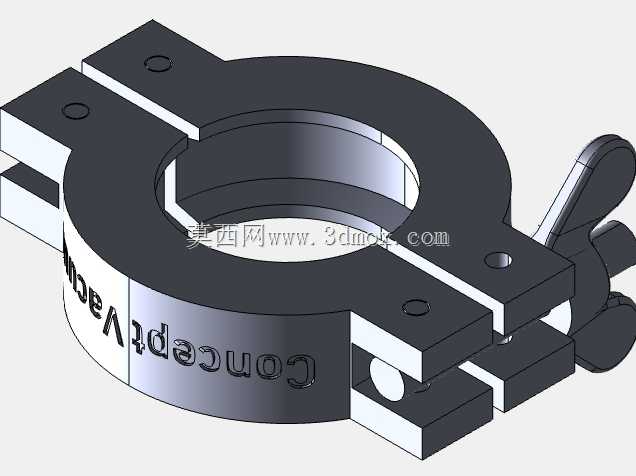

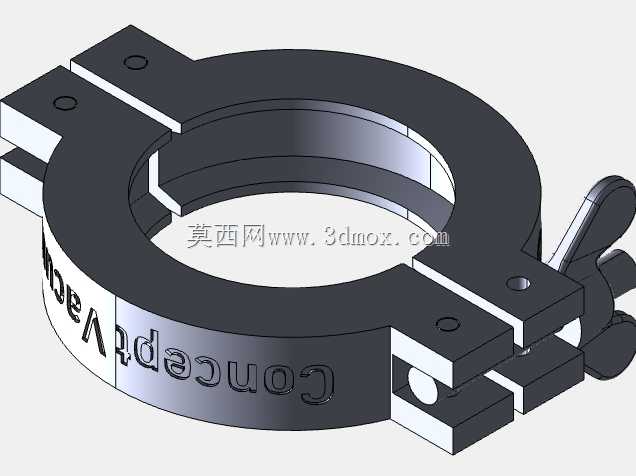

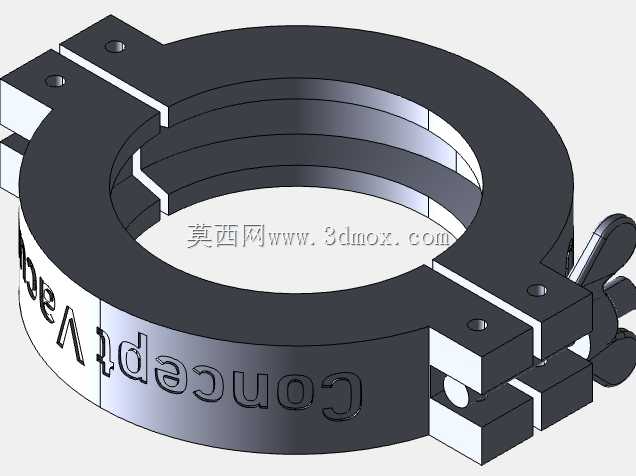

　　在半导体制造、真空镀膜、实验室真空系统、食品医药无菌管路这类对管路密封可靠性有严苛要求的场景里，KF系列真空法兰的连接固定一直是管路装配环节里最考验细节的部分，这款ISO标准KF夹具就是针对DN10到DN50通径的KF法兰开发的快装式锁紧构件。日常做真空系统搭建的时候，很多新手容易忽略夹具的夹持同轴度问题，一旦两个法兰对接时出现偏斜，O型圈的压缩量不均匀，很容易在抽真空阶段出现微漏，排查漏点往往要耗费数小时，这款夹具在设计时就把对中定位的结构做在了夹体内腔，两半夹体合模之后，内腔的梯形卡槽刚好能卡住KF法兰外缘的凸边，不需要额外调整对中位置，拧紧锁紧结构的过程中就能自动把两片法兰拉到同轴位置，保证密封面的受力均匀。

　　从结构设计逻辑来看，这款夹具采用了分体式铰接结构，其中一侧用销轴做旋转连接，另一侧搭配偏心凸轮式的快压手柄，不需要借助扳手之类的工具，手动扳动手柄就能完成锁紧或者拆卸，在需要频繁拆装维护的真空管路节点，比如真空腔体的观测窗、真空泵进气口、管路过滤器两端，这种快开结构能大幅缩短设备维护的停机时间。夹体的主体结构做了等强度的壁厚设计，夹持法兰的卡槽位置做了局部加厚，避免长期反复锁紧之后出现卡槽变形导致的夹持力不足，夹体上预留的几个沉孔是用来做辅助固定的，当管路通径较大、管内存在一定振动或者负压冲击的时候，可以在这些孔位加装固定拉杆，把夹具和相邻的安装支架做硬连接，抵消管路振动带来的锁紧松脱风险。

　　做三维建模的时候要特别注意安装边界的尺寸校核，这款夹具适配DN10到DN50的KF法兰时，不同通径对应的夹体外径、张开后的最大开口尺寸、手柄扳动后的行程空间都要做对应参数的匹配，比如在排布密集的真空管路簇的时候，要给手柄的扳动预留足够的操作空间，不能出现手柄被相邻管路挡住、无法完全锁紧的情况；夹体内腔的卡槽尺寸要严格匹配KF法兰的标准凸缘厚度，公差控制在0.1mm以内，间隙过大会导致法兰对接时出现轴向窜动，间隙过小则会出现夹体无法完全卡入法兰凸缘的问题，导致密封失效。实际应用中，这类夹具和KF法兰、中心支架、O型密封圈配合使用，能实现1bar到10-6Pa压力区间的可靠密封，相比传统的螺栓法兰连接，装配效率能提升70%以上，而且不需要在法兰上加工螺栓孔，降低了法兰件的加工成本。在做管路应力仿真的时候，要注意夹具夹持位置的受力分布，偏心手柄锁紧时的压紧力会均匀作用在两片法兰的整个圆周方向，不会出现螺栓连接时的局部应力集中问题，对于薄壁的真空管路来说，能有效避免法兰位置因为局部受力过大出现的变形。

　　另外夹体的铰接位置做了防脱的销轴结构，频繁拆装的时候销轴不会从铰接孔里滑出，避免现场装配时出现小零件掉落遗失的问题，手柄的握持位置做了贴合手指的圆弧过渡，手动锁紧的时候不会出现硌手的情况，即使是长时间连续装配作业，操作手感也能保持顺畅。在有洁净要求的应用场景里，这类夹具的表面可以做电解抛光处理，减少表面的颗粒物附着，满足半导体、医药行业的洁净室使用要求，普通工业场景下做喷砂氧化处理就能满足防锈和耐磨的使用需求。建模过程中还要注意夹体开合角度的限位设计，当夹体完全张开时，开口尺寸要能轻松套入法兰外缘，不需要强行掰开夹体，避免铰接位置因为过度张开出现塑性变形，同时张开角度也不能过大，否则装配时夹体容易从法兰上滑落，影响装配效率。
