十字滑块式弹性联轴器结构设计

　　做传动结构设计的工程师都清楚，轴系对接的同轴度误差补偿是绕不开的实际问题，这类十字凸爪结构的弹性联轴器，恰恰是中小扭矩传动场景里平衡补偿能力、传动精度与成本的常用选择。从实际应用场景来看，这类联轴器广泛覆盖轻工输送线、小型机床进给轴、伺服电机驱动工位、小型泵类动力对接等场景，尤其适合两轴安装时存在少量径向偏移、角向偏斜或者轴向窜动的工况，相比刚性联轴器，它不需要安装时把两轴同轴度调校到极高精度，能大幅降低现场装配的调校工时，也能避免轴系因安装偏差产生的附加弯矩，延长轴承、电机输出轴的使用寿命。

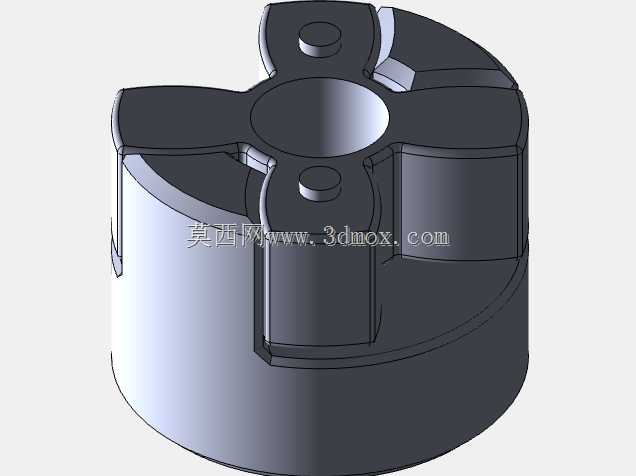

　　从结构功能特性来看，这个模型呈现的是联轴器的主动端半体结构，端面均匀分布四个十字形凸爪，凸爪上预留的圆柱凸台是用来嵌装弹性缓冲垫的定位结构——实际装配时两个对称的半体中间会夹装对应凹槽的聚氨酯或者橡胶弹性块，凸爪嵌入弹性块的凹槽内，动力通过半体凸爪挤压弹性块传递到从动端，弹性块本身的形变可以吸收两轴不对中产生的位移，同时能缓冲传动过程中的振动，降低启停瞬间的冲击载荷。半体中心的通孔是轴孔，用来穿装主动轴或者从动轴，孔侧通常会预留键槽或者顶丝孔，用来实现轴与半体的周向、轴向固定，避免传动时出现打滑窜动。

　　从设计思路层面拆解，这类结构的核心逻辑是用对称分布的凸爪保证扭矩传递的均匀性，四个凸爪沿圆周90度均匀排布，相比三爪结构，单爪承受的挤压应力更小，同等外径下能传递的额定扭矩更高，同时凸爪的根部做了圆弧过渡处理，避免应力集中导致的凸爪断裂失效，这也是很多新手建模时容易忽略的细节——如果凸爪根部直接做直角，在频繁正反转、冲击载荷的工况下，根部很容易萌生疲劳裂纹，最终导致凸爪断裂引发传动故障。凸爪上的圆柱定位凸台高度要略低于弹性垫的厚度，保证装配后两个半体不会直接刚性接触，所有的冲击和位移补偿都由中间的弹性垫完成，同时定位凸台能避免弹性垫在高速传动时出现径向滑移，防止弹性垫过早磨损。

　　关于外形尺寸与安装边界，这类联轴器的外径、轴孔直径、总长度是选型时的核心边界参数，建模时首先要根据传递的额定扭矩确定半体的外径，凸爪的径向宽度、轴向高度要根据接触面压计算确定，保证弹性垫的挤压应力在材料许用范围内；轴孔的公差要根据配合类型选择，通常和电机轴配合选H7/k6过渡配合，保证同轴度的同时方便拆装；安装时要注意两轴的端面预留间隙，间隙值要匹配弹性垫的压缩量，通常控制在1-2mm，避免轴系热胀冷缩时两个半体顶死。另外半体的外圆不需要做过高的精度加工，但是凸爪的侧面、定位凸台的同轴度要控制在合理公差范围内，否则会导致弹性垫受力不均，出现偏磨、传动异响的问题。

　　在实际建模过程中，这类结构要优先用对称阵列特征完成凸爪的构建，保证四个凸爪的位置度一致，凸爪与主体圆柱的衔接处要做圆角处理，圆角半径不能小于1mm，避免加工时出现应力集中，同时轴孔的键槽尺寸要符合对应轴径的国标键槽规格，不要随意自定义键槽尺寸，否则现场装配时会出现键不匹配的问题。很多工程师做选型时容易忽略联轴器的最高允许转速，这类带弹性块的联轴器，转速上限和半体的动平衡精度、弹性块的固定方式直接相关，这个结构的半体是对称结构，只要加工时保证壁厚均匀，就能满足中低速传动的动平衡要求，不需要额外做动平衡校正，能有效控制加工成本。
