经典黑白拼接足球外观结构三维设计

　　日常接触的足球产品，其球面拼接结构的三维建模是体育用品结构设计中极具代表性的练习与应用案例，很多刚接触曲面建模的工程师都会选择这类规则曲面拼接的产品作为曲面命令实操的载体。从实际应用场景来看，这类球面拼接结构的设计逻辑不仅适用于足球生产，在球形装饰件、游乐设施球形外壳、部分特种压力容器的球面分块设计中也能看到同源的设计思路，本质都是通过平面裁片的拼接拟合出近似完美的球形曲面，降低曲面加工与材料裁切的难度。

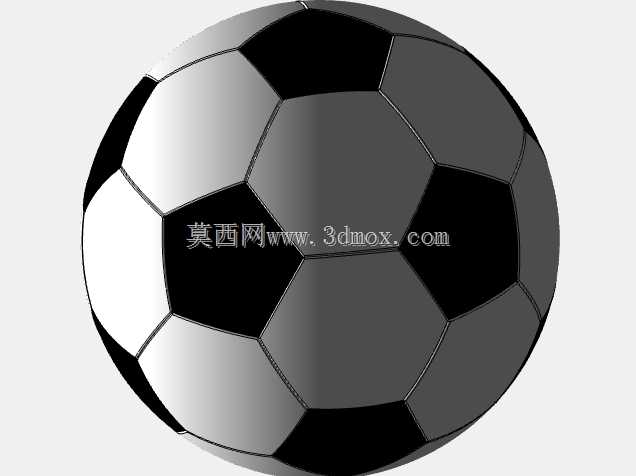

　　这款足球采用经典的正五边形与正六边形拼接构型，设计过程中首先要确定球面的基准直径，常规成人比赛用足球的圆周范围在68-71厘米区间，换算为球面直径约21.6-22.6厘米，建模时会先以该尺寸建立基础球体作为所有裁片的定位基准。很多新手建模时容易忽略球面裁片的弧面适配问题，直接将平面正多边形投影到球面会导致裁片边缘出现拉伸变形，实际生产中裁片是平面的皮革或合成材料，缝合后依靠材料本身的张力贴合球面，因此建模时需要先对球面做等距分块，通过球面多边形的边界反推平面裁片的展开轮廓，保证每一块五边形、六边形裁片的边长完全一致，相邻裁片的边缘能够完全贴合，不会出现缝合错位或者局部褶皱的问题。

　　从结构功能角度来看，这种五边形搭配六边形的拼接构型并非随意选择，正五边形的每个内角为108度，正六边形内角为120度，在球面拼接时每个拼接点处恰好可以容纳一个五边形和两个六边形，三个面的内角和为348度，剩余的角度差刚好适配球面的曲率，能够用最少的裁片类型拼合出接近完美的球形，相比更多边数的多边形拼接，这种构型的裁片种类更少，生产时裁切模具的开模成本更低，缝合工序的复杂度也更低。建模过程中需要先在球面上定位所有五边形裁片的中心位置，经典足球构型中共有12块正五边形裁片，均匀分布在球面上，每块五边形的周围都环绕5块正六边形裁片，相邻五边形之间不会直接接触，全部通过六边形裁片衔接，定位时可以通过球面坐标系的角度偏移来确定每个裁片中心的坐标，避免手动定位出现的分布不均问题。

　　裁片之间的缝合边在建模时需要预留出缝合余量，实际生产中每块裁片的边缘会预留3-5毫米的缝合压边，建模时如果只做外观面的话可以简化处理，但如果是用于生产开模的数模，就需要把压边的翻折结构做出来，同时要考虑不同材料的拉伸率，合成皮革材料的拉伸率通常在5%-8%区间，裁片的实际尺寸需要根据材料拉伸率做微幅调整，保证缝合充压之后球面的圆度符合使用要求。很多人会忽略足球充气后的形变问题，充足气的足球内部压力通常在0.6-1.1个大气压，球面会产生微幅膨胀，因此建模时的基础球体直径需要比成品标称直径略小，预留出充气后的膨胀量，避免成品尺寸超出标准范围。

　　从安装与适配边界来看，这类球形结构如果是用于配套其他产品的装饰部件，比如游乐设施的球形扶手端盖、文创产品的球形摆件，就需要在球面的对应位置预留安装接口，接口的位置通常会选在某一块五边形裁片的中心，避免破坏拼接结构的完整性，接口的凸台结构需要和球面做顺滑过渡，不能出现突兀的棱角。建模时的曲面缝合公差需要控制在0.02毫米以内，保证所有裁片的边缘能够完全闭合，不会出现曲面缝隙或者重叠的问题，后续如果要做渲染或者3D打印验证，闭合的曲面是后续工序顺利开展的基础。另外，球面的纹理细节处理也需要贴合实际使用需求，比赛用足球的表面会有防滑纹理，建模时可以通过纹理映射或者微曲面凸起的方式实现，但要注意纹理深度不能超过0.5毫米，避免影响球面的圆度和飞行稳定性。

　　这类球面拼接结构的建模练习，能够帮助工程师熟练掌握球面定位、曲面展开、多实体拼接、公差预留等多项实用建模技能，理解平面材料拟合曲面的设计逻辑，这些设计思路在很多工业产品的曲面外壳设计中都能复用，比如球形储罐的分块焊接、球形灯罩的裁片拼接、头盔外壳的分块设计，本质上都是相同的工程逻辑，只是根据不同的使用场景调整裁片形状、拼接方式和尺寸参数而已。
