九轴姿态传感MPU模块电路板结构设计

　　在做小型无人机飞控、穿戴式动作捕捉、工业设备姿态监测类项目的结构适配时，这类九轴传感模块的三维建模精度直接影响后续安装干涉、走线布局的合理性，很多新手工程师容易忽略接插件高度、安装孔位公差带来的装配问题，最后打样回来才发现模块和壳体顶死、接插件被结构件挡住没法插线。

　　这款模块的核心是集成三轴陀螺仪、三轴加速度计、三轴磁力计的传感芯片，支持I2C和SPI两种通讯接口，可兼容MPU9250、MPU9255、MPU6500、MPU6050四款不同精度的同封装芯片，做选型替换时不用重新改板，能覆盖从消费级玩具到工业级姿态采集的不同精度需求。建模时首先要还原PCB板的基础轮廓，板体为矩形切角设计，两个对角位置预留了标准3mm直径的安装孔，孔中心到板边的距离严格按照2.5mm的常规PCB安装边距设置，适配M2.5或者M3的铜柱安装，安装时要注意孔位周边没有铺铜，避免螺丝拧紧后造成短路。

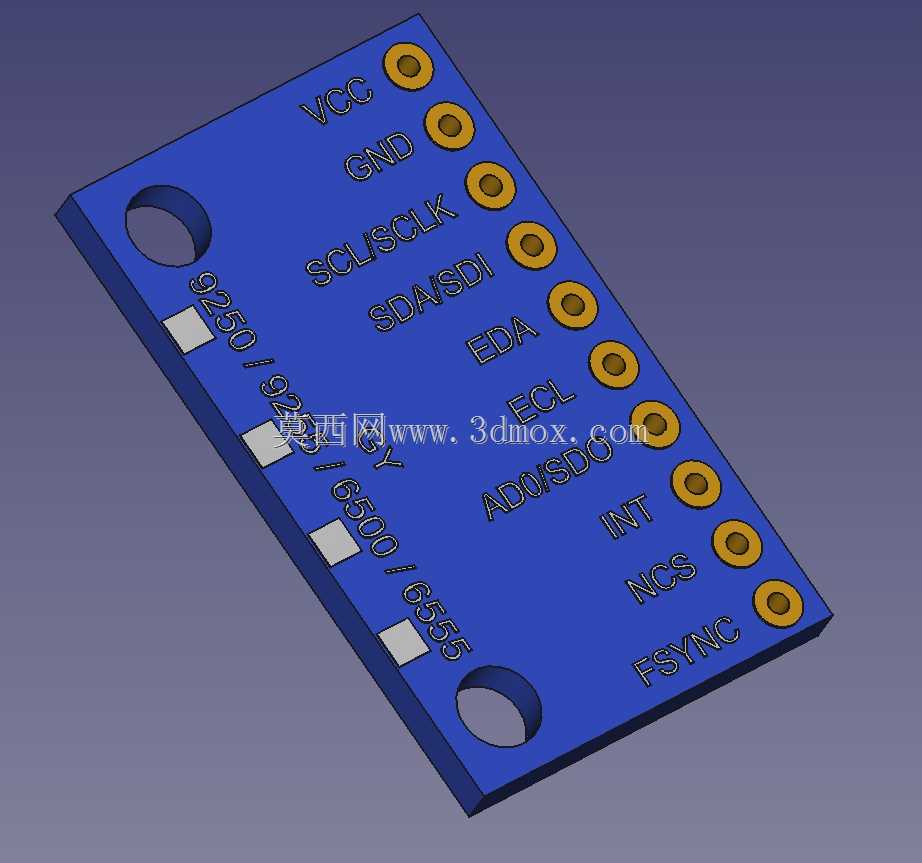

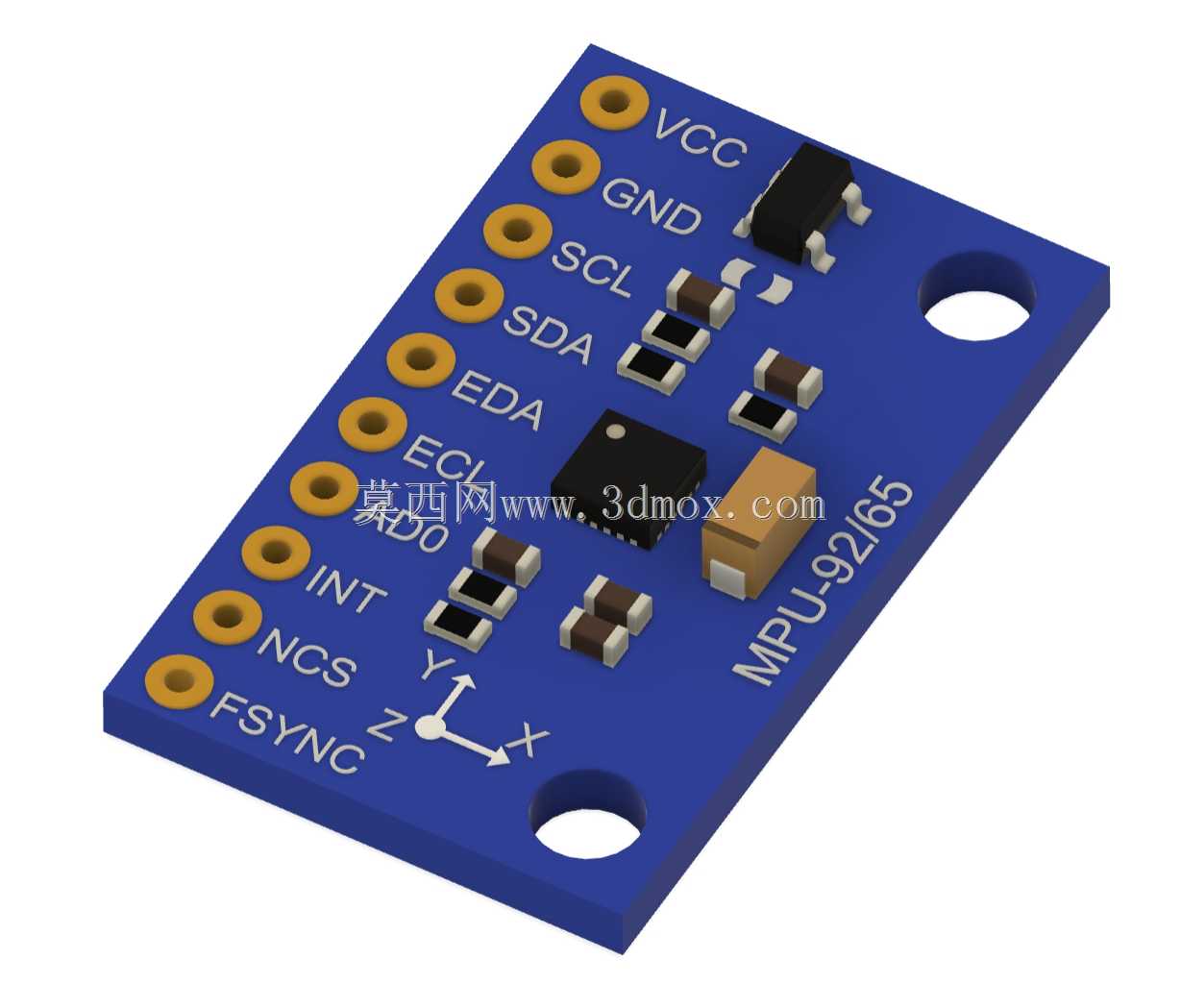

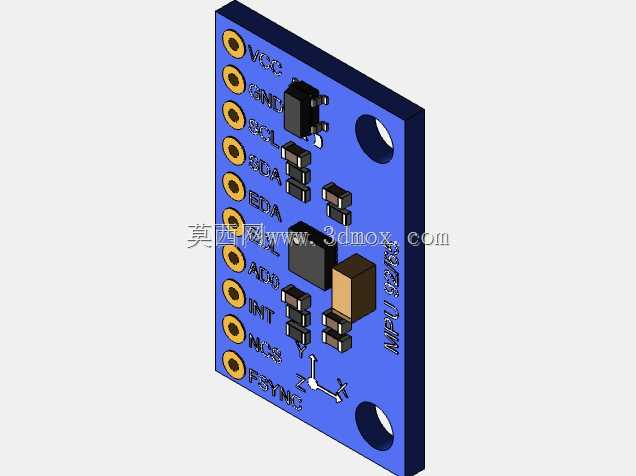

　　板上的接插件全部采用2.54mm间距的排针布局，排针从VCC、GND开始依次排布SCL、SDA、EDA、ECL、AD0、INT、NCS、FSYNC引脚，排针的高度建模时要区分卧贴和立贴两种状态，常规出货是立贴排针，总高度从PCB板面到排针顶端为8.5mm，做结构设计时这个高度方向要预留至少1mm的插线空间，避免杜邦头或者排线插头和上层结构干涉。板上的核心传感芯片位于板体中部偏左位置，芯片封装为QFN24，周边的0402封装阻容件严格按照参考设计的布局排布，退耦电容尽量靠近芯片电源引脚，建模时要还原阻容件的实际高度，0402电容的高度为0.5mm，电阻高度为0.4mm，避免后续做三防漆涂覆或者屏蔽罩安装时出现空间不足的问题。板体右侧的电源稳压芯片和电平转换芯片，高度为1.2mm，旁边的钽电容高度为1.8mm，是整个板上除了排针之外最高的分立器件，做屏蔽罩设计时要以这个钽电容的高度为基准预留0.3mm的间隙。

　　实际应用中，这类模块常安装在设备的重心位置，安装时要保证模块的X/Y/Z轴丝印方向和设备的坐标系方向对齐，否则后续姿态解算会出现角度偏差，建模时板面上的坐标轴丝印、引脚标识丝印都要准确还原，方便装配时核对方向。板体的厚度按照常规1.6mm的FR4板材厚度设置，四角做了0.5mm的圆角处理，避免安装时划手或者划伤绝缘层。做整机结构适配时，要注意模块周边不要放置大电流的功率器件，比如电机驱动、电源变压器这类会产生强磁场的元件，至少要和磁力计部分保持15mm以上的距离，否则会干扰磁力计的采样精度，导致航向角漂移。

　　从设计思路来看，这款模块采用了通用化的接口设计，排针引脚定义兼容市面上绝大多数的开源飞控、姿态采集开发板，不用重新做引脚映射就能直接替换使用，板上预留的两个安装孔可以适配不同的安装支架，不管是用铜柱固定在机架上，还是用双面胶粘贴在设备内壁，都能保证安装牢固。建模时还要注意板边的走线区域距离板边至少0.3mm，符合PCB加工的工艺要求，安装孔的金属化环外径为4mm，不会和周边的走线出现短路风险。在做设备振动隔离设计时，可以在安装孔位置加装硅胶减震垫，减震垫的厚度一般为2mm，建模时要把减震垫的压缩量算进去，避免模块在振动环境下和周边结构发生碰撞。

　　很多工程师在做这类模块的结构集成时，容易忽略接插件的出线方向，排针的朝向如果对着设备外壳，会导致插线后线材弯折半径过小，长期使用后线材内部断裂，建模时可以提前模拟不同出线方向的空间需求，预留足够的走线空间。另外模块的工作温度范围为-40℃到85℃，做工业级应用时，要考虑模块周边的散热条件，不要把模块贴在发热量大的功率器件表面，否则会导致陀螺仪的零偏随温度漂移，影响测量精度。
