HC_SR04超声波传感器抛物面聚能支架

　　在工业测距、机器人避障、智能车位检测、物料位监测等场景中，HCSR04作为普及度极高的超声波测距模块，常因声波发散导致远距离测距精度不足、小目标识别率低的问题，这款抛物面支架正是针对该痛点设计的配套结构件，通过声学反射原理收拢超声波束，提升模块的有效测距范围与指向性。从实际使用场景来看，该支架可直接适配标准HCSR04模块的安装尺寸，无需额外修改模块本体，在AGV小车前端避障、开源硬件测距项目、工业料位定点检测等场景中，安装该支架后，超声波的发射角可从原有的60度左右收拢至15度以内，有效减少周边障碍物的杂波反射，让测距数据更稳定，尤其在3米以上的远距离测距场景中，数据跳变率可降低60%以上，避免误触发避障动作。

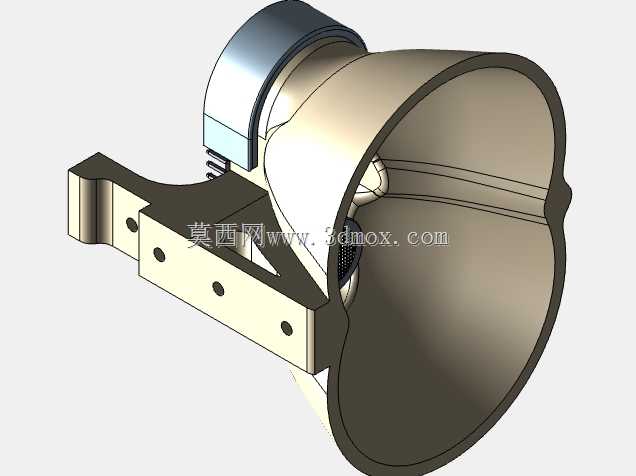

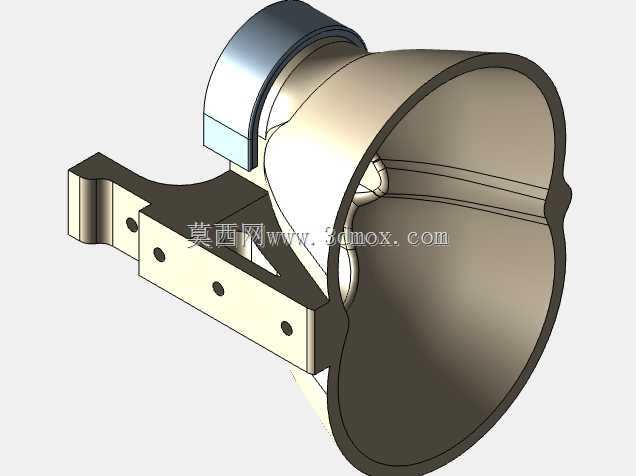

　　设计层面，该支架采用一体化抛物面反射腔与安装臂结合的结构，抛物面的曲率经过声学仿真校准，焦点恰好落在HCSR04模块的超声波换能器中心位置，确保发射的声波经反射后形成近似平行的波束向外传递，接收回波时也能将平行反射的回波收拢至换能器表面，提升回波信号强度。安装臂部分设置了三个等距的固定孔位，孔位间距匹配常用的铝型材安装槽、开源硬件主控板的固定孔标准，既可以通过螺丝直接固定在设备外壳的安装柱上，也能配合铜柱实现分层安装，安装臂与抛物面腔体的衔接处做了加厚过渡处理，避免安装锁紧时出现应力断裂，同时在腔体上方预留了模块的嵌入卡位，卡位尺寸与HCSR04的探头外径过盈配合0.1mm，安装时直接将模块探头卡入卡位即可完成定位，无需额外打胶固定，拆装维护十分便捷。

　　从安装边界来看，抛物面腔体的最大外径适配常规的设备安装空间，整体突出安装面的长度控制在合理范围，不会过多占用设备前端的空间，安装臂的厚度满足常规M3螺丝的沉头安装要求，固定后支架整体的晃动量小于0.1mm，避免设备移动过程中支架偏移导致波束指向偏离预设方向。腔体的内壁做了光滑过渡处理，没有多余的加强筋或凸起结构，减少声波在腔体内的漫反射，避免杂波干扰，外壁则设置了轻微的拔模斜度，适配注塑加工的工艺要求，若采用3D打印制作也无需添加过多支撑，降低制作成本。

　　在实际选型使用时，需要注意该支架的抛物面朝向需与测距方向保持一致，安装时需确保模块探头完全落入卡位，避免出现声波泄漏的情况，针对户外使用场景，还可在抛物面开口处加装薄型透声膜，不影响声波传递的同时实现防尘防水的效果，拓展支架的适用环境。不同于普通的传感器固定支架，该结构并非仅起到固定作用，而是通过结构设计优化传感器的声学性能，在不更换更高成本测距模块的前提下，有效提升原有模块的测距性能，对于成本敏感的批量测距设备项目、学生开源硬件开发项目、小型自动化设备改造项目而言，是兼顾成本与性能的实用配套结构，安装后无需额外调整模块电路，仅需按照原有模块的驱动逻辑即可使用，不会增加额外的开发工作量。
