镂空网状圆柱橡胶支座结构设计

　　做结构设计这些年，碰到过不少需要兼顾缓冲性能与轻量化需求的支撑场景，这类带镂空网状结构的圆柱橡胶构件，最早是在轨道交通配套的隔振系统项目里接触到的，当时甲方要求支撑件既要能承受持续的垂向交变载荷，又不能因为刚度太大把振动直接传递到上部安装面，同时还要控制整体重量，不能给安装基座增加额外的负载负担。

　　从实际应用场景来看，这类构件并不只局限在某一个细分领域，小到精密检测设备的底部隔振垫，大到路桥衔接处的缓冲支撑模组，甚至是重型工业设备的机架减震点位，都能看到同结构逻辑的橡胶支撑件。和传统实心橡胶支座比，这种镂空网状的结构首先解决的是刚度匹配问题——实心橡胶的硬度一旦确定，整体的垂向、横向刚度基本就固定了，很难同时满足大载荷下的形变量控制和小振动下的隔振效率，而网状镂空的结构可以通过调整网孔的排布密度、单根筋条的截面尺寸，来实现不同方向的刚度差异化设计，比如垂向可以通过筋条的轴向排布保证足够的承压能力，横向则依靠网孔的形变余量提供足够的位移补偿空间，避免设备运行过程中因为热胀冷缩或者装配错位产生的内应力把橡胶件撕裂。

　　做这个结构的三维建模时，最先要确认的是安装边界尺寸，圆柱类支座的外径直接决定了和上下安装座的配合公差，通常安装面会预留和支座外径匹配的定位沉台，沉台的深度一般控制在支座总高度的十分之一到八分之一，既可以防止支座受横向力时出现滑移，又不会因为沉台过深限制橡胶件的正常形变。总高度的设计则要结合预期的最大形变量来算，一般静态额定载荷下的压缩量控制在总高度的百分之十五以内，动态交变载荷下的最大形变量不超过总高度的百分之二十五，超过这个区间橡胶的疲劳寿命会出现断崖式下降，这点在做结构仿真的时候要重点校核，不能只看静态承压的应力云图，还要加载不同频率的交变载荷做疲劳分析。

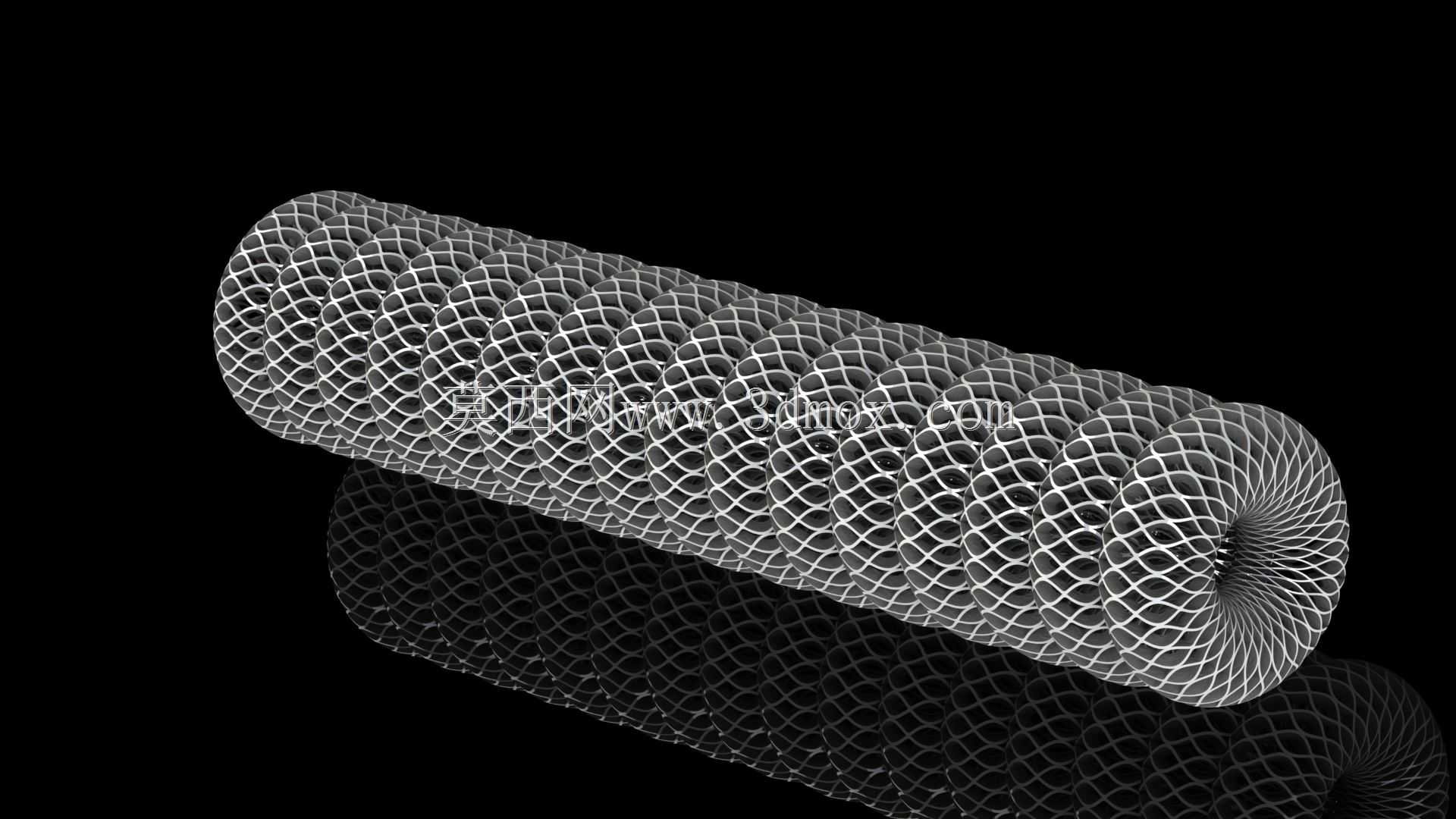

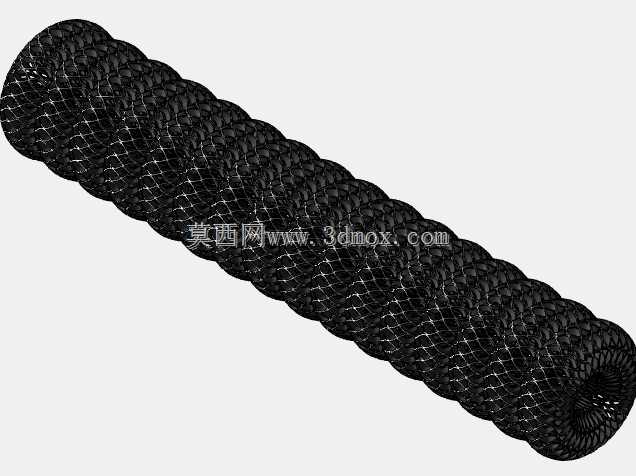

　　网孔结构的设计思路其实是从蜂窝结构演化来的，但和正六边形蜂窝不同，这个构件用的是连续螺旋排布的菱形网孔，这种排布的好处是筋条的受力更均匀，不会出现蜂窝结构那种孔边应力集中的问题。建模的时候要注意筋条的过渡圆角，所有筋条的交叉位置都不能做直角衔接，必须倒不小于筋条直径三分之一的圆角，不然长期受载的时候交叉位置很容易出现裂纹扩展。另外橡胶材料的参数设置不能直接用软件默认的橡胶材料库数据，要根据实际选用的橡胶硬度来调整超弹性材料模型的参数，比如邵氏硬度60度的丁腈橡胶和邵氏硬度70度的天然橡胶，同样的结构下刚度差能到百分之三十以上，如果材料参数输错，后面仿真出来的形变量、刚度数据全都是错的，做出来的实物装上去要么硬得起不到隔振效果，要么软得压到极限位置失去支撑能力。

　　从安装适配的角度来说，这类橡胶支座的上下端面通常会做磨砂处理或者预埋薄金属垫片，目的是增加和安装座之间的摩擦力，避免受横向冲击的时候出现移位。如果是用在有油污或者户外老化环境的场景，建模的时候还要在橡胶外层预留1到2毫米的耐老化包覆层厚度，不能直接把网状筋条暴露在外面，不然油污侵蚀或者紫外线照射会让橡胶表面快速龟裂，大幅缩短使用寿命。另外在做结构校验的时候，还要考虑偏载工况，也就是上部载荷的作用点不在支座中心轴线上的情况，这种工况下网状结构的一侧筋条受压，另一侧受拉，要保证受拉侧的筋条最大应变不超过橡胶材料的断裂伸长率的五分之一，不然偏载的时候很容易直接把筋条拉断。

　　之前有个项目一开始用实心橡胶支座，设备运行的时候高频振动一直传到底座，测出来的振动加速度超标两倍多，后来换成这种镂空网状结构的支座，调整了三次网孔的筋条粗细，把垂向固有频率降到了设备激励频率的三分之一以下，振动隔离效率直接提升到了百分之八十以上，同时整体重量比之前的实心支座轻了百分之四十多，安装的时候也不用额外吊装，工人徒手就能搬到位，不管是性能还是安装便利性都比传统结构好很多。当然这种结构也不是没有局限性，它不适合用在有尖锐碎屑的环境里，不然碎屑卡进网孔里会改变局部的刚度，甚至会磨断筋条，所以用在机加工设备周边的时候，通常会在支座外面加一个防尘的伸缩护套，不影响形变的同时挡住杂物进入网孔。
