蜗轮蜗杆传动教学演示结构

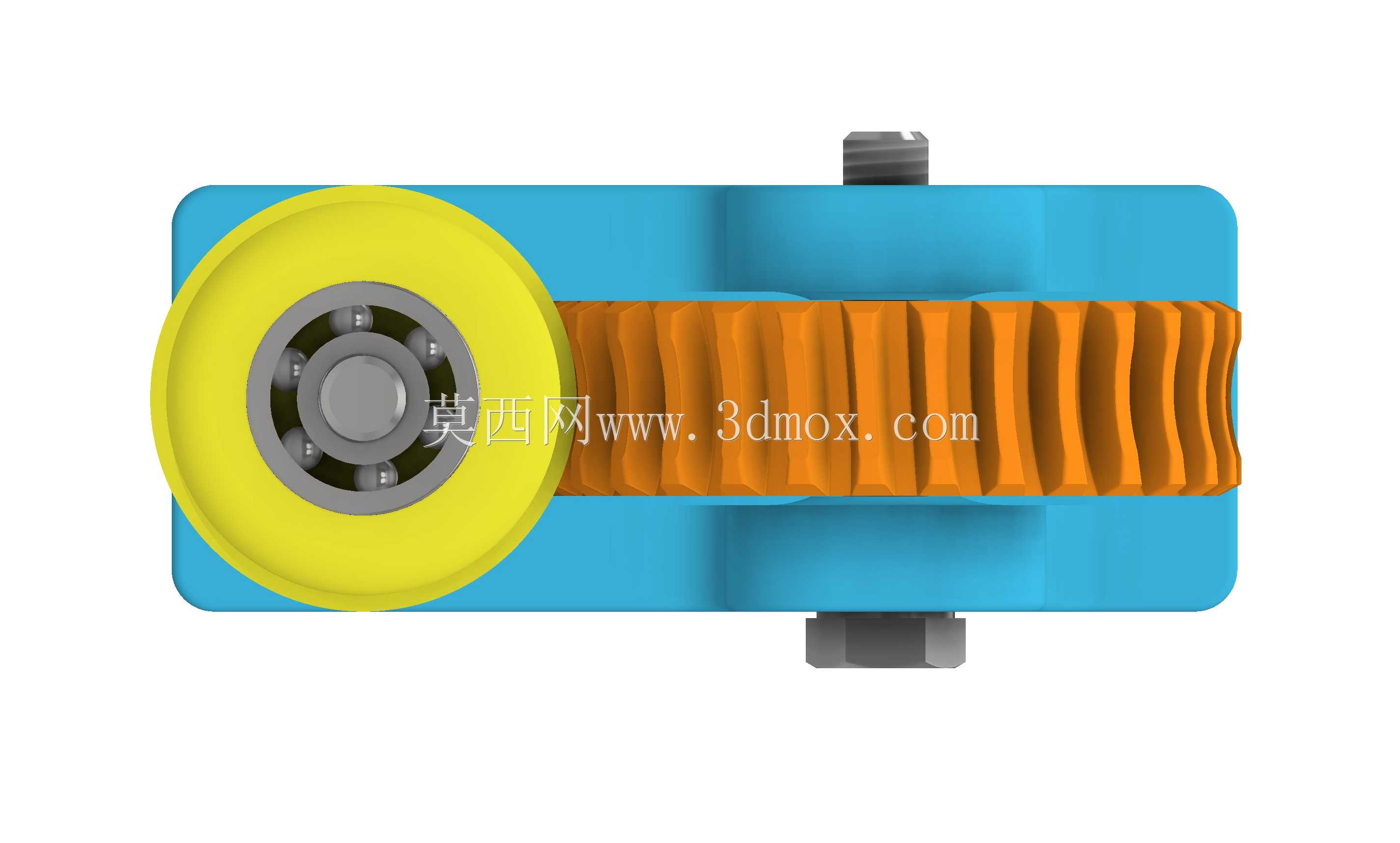

　　这套蜗轮蜗杆传动结构，核心面向机械基础教学场景搭建，同时也可作为小扭矩减速传动单元的原理验证样件，在职业院校机械原理课堂、青少年科创机械启蒙、小型非标设备减速模块预研环节都能适配。整套结构采用立式布局，蜗杆组件水平布置在支架前侧，蜗轮轴线与蜗杆轴线呈空间90度垂直交错，是典型的单级蜗杆减速构型，相比平行轴齿轮传动，这种交错轴结构能在极小的安装空间内实现大传动比输出，同时自带反向自锁特性，当导程角小于啮合轮齿当量摩擦角时，只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在需要防止负载倒转的小型升降、进给机构中非常实用。

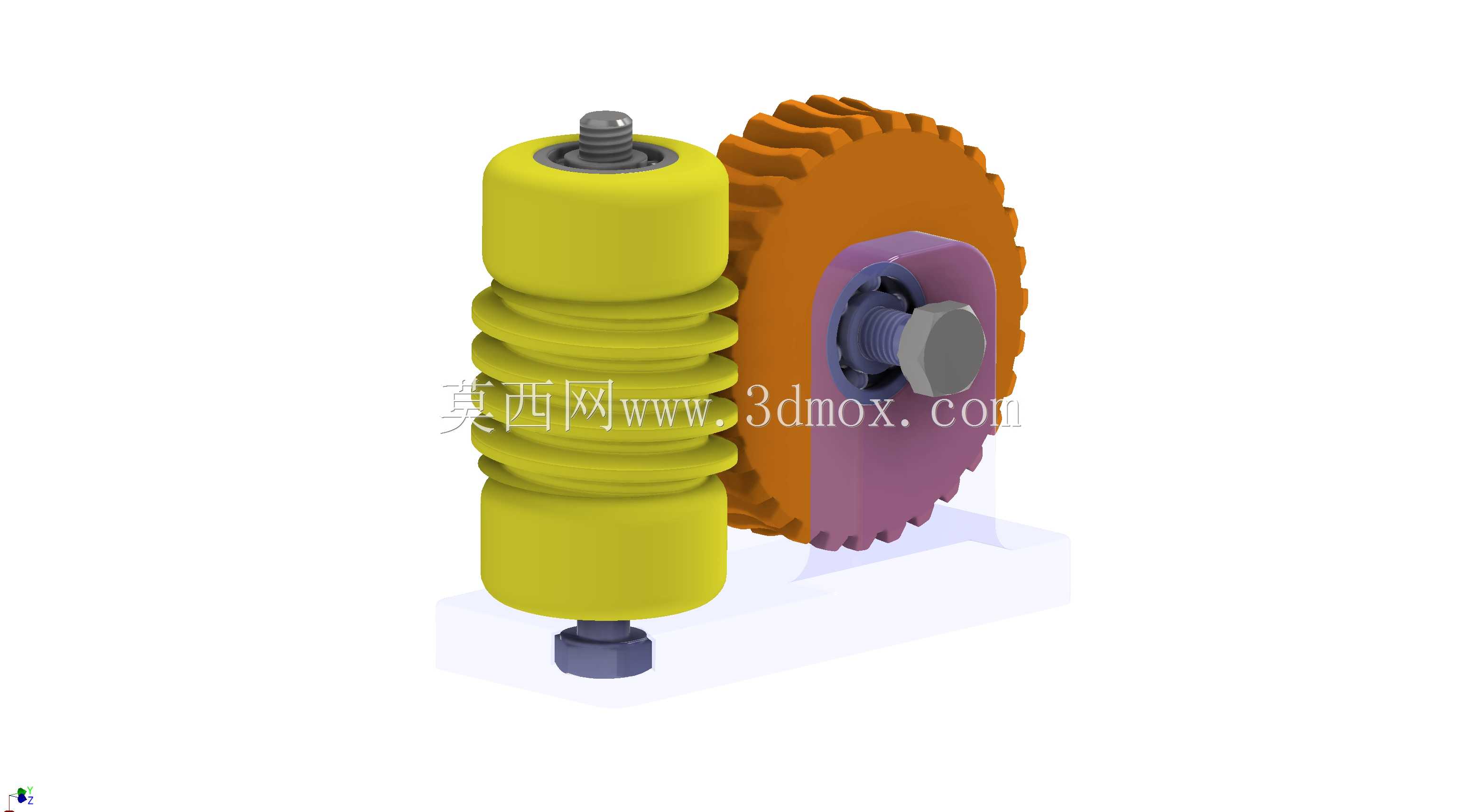

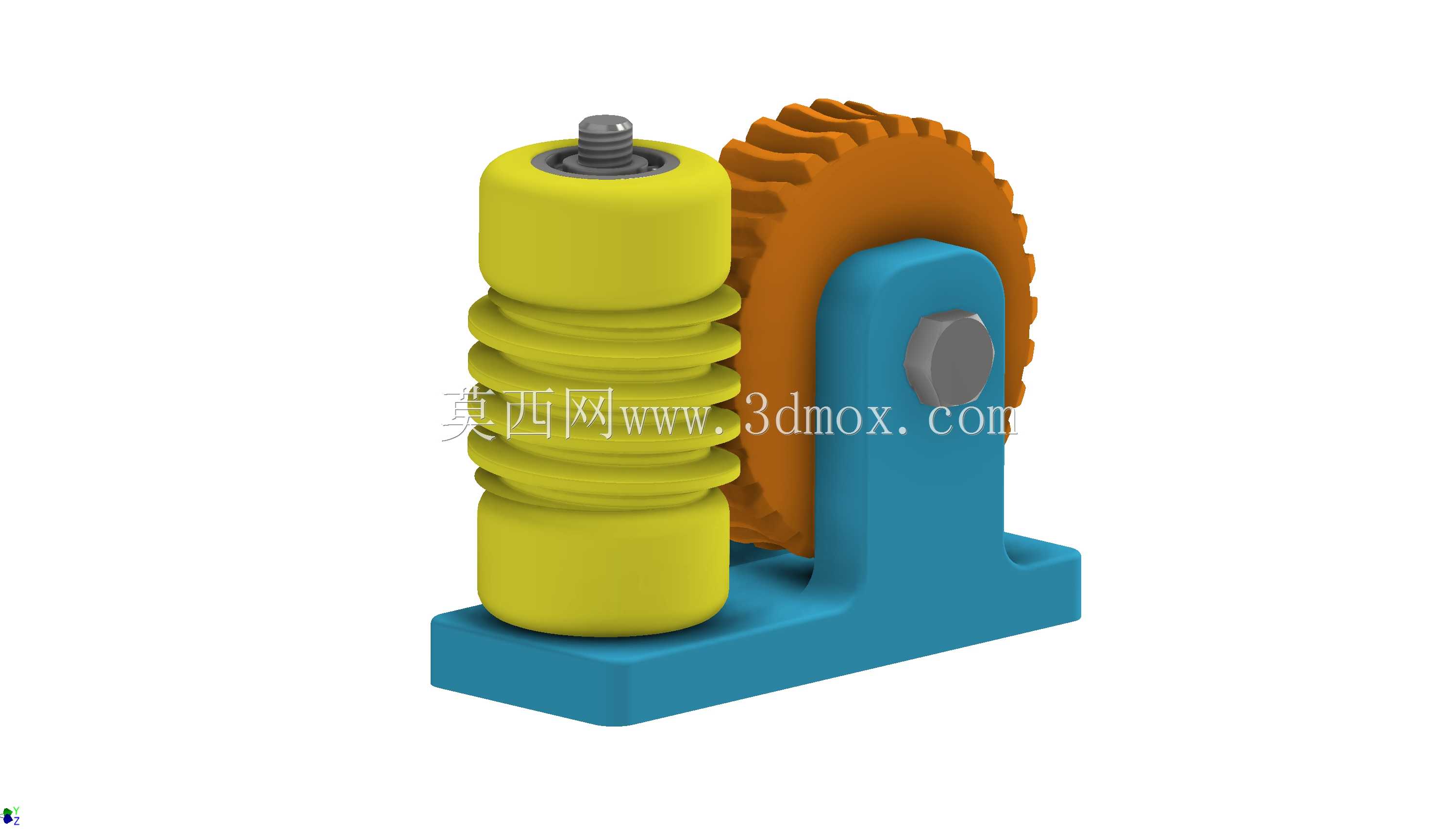

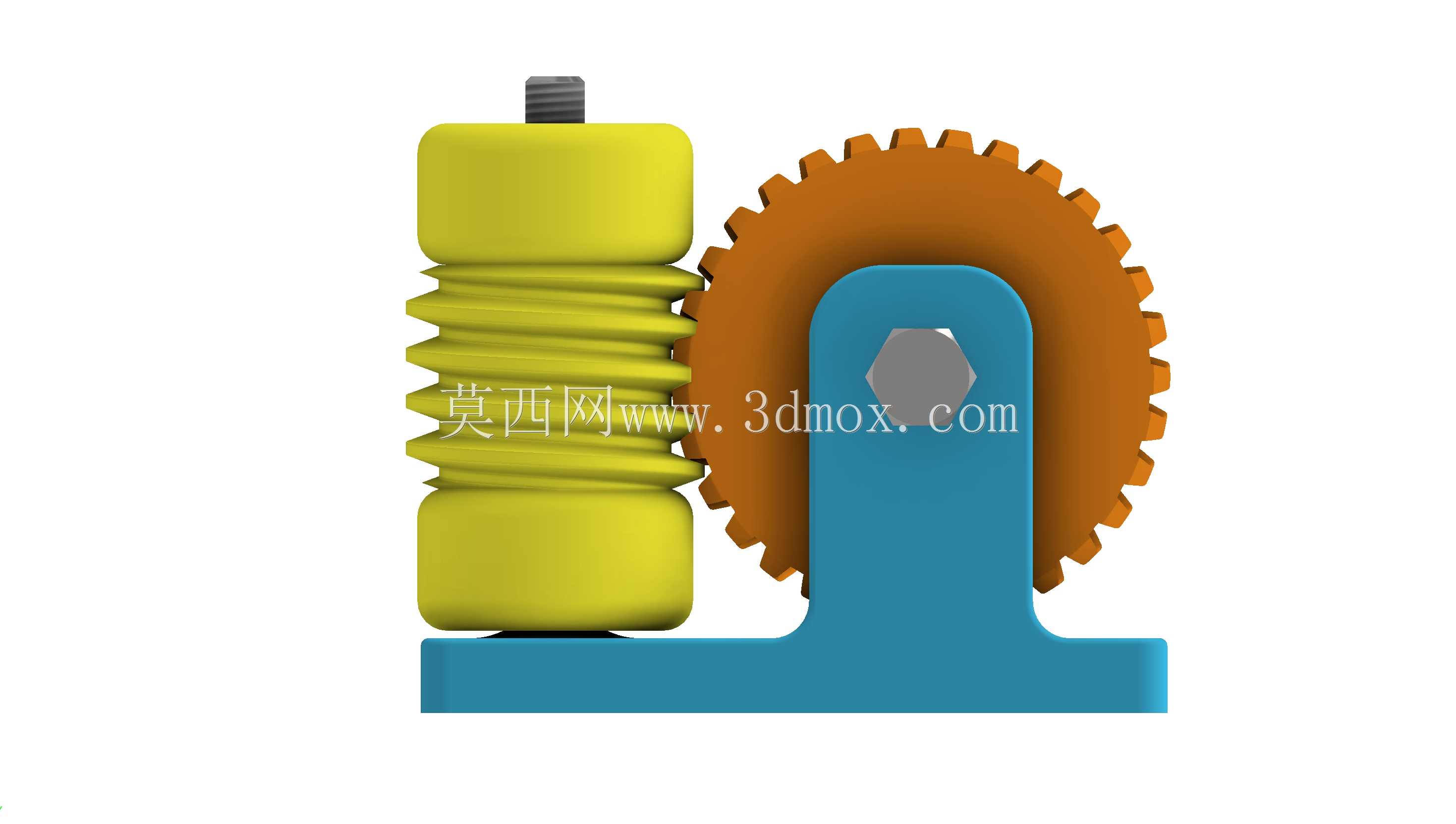

　　从结构细节来看，支撑整个传动副的是一体式L型蓝色支架，底座为带安装孔的平板结构，四个角预留的沉头安装孔可直接通过螺栓固定在实验台或者设备基板上，安装边界的孔位间距按照通用教学实验台的T型槽间距设计，不需要额外加工转接板就能完成固定。支架上部的轴承座孔与蜗杆两端的轴颈配合，蜗杆轴两端做了台阶定位，装配时轴肩顶住轴承内圈，限制蜗杆的轴向窜动，避免啮合过程中出现轮齿偏载。蜗杆部分采用了大直径的波纹状轮体包覆设计，外层的黄色包覆层一方面是为了教学演示时更清晰区分主动件与从动件，另一方面也模拟了实际设备中蜗杆轴外包覆缓冲绝缘层的结构，适配电源变压器调压机构这类需要绝缘隔离的应用场景，避免传动过程中金属构件带电引发安全隐患。

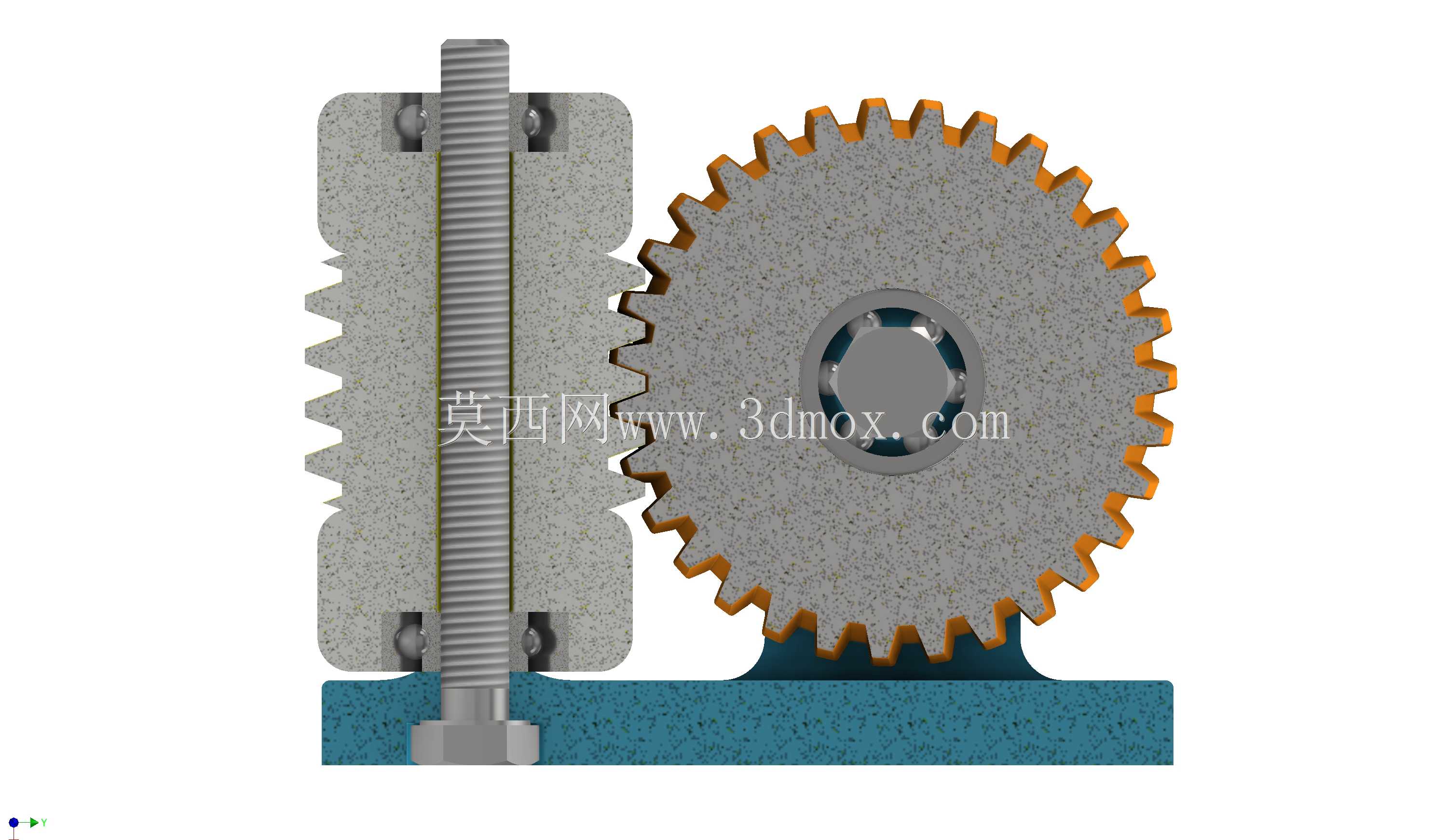

　　啮合的蜗轮采用橙棕色轮体设计，轮齿的齿形按照阿基米德蜗轮的参数建模，齿向弧度完全匹配蜗杆的导程角，啮合时轮齿为线接触状态，相比点接触的交错轴斜齿轮，承载能力更高，传动过程更平稳，噪音更小。蜗轮中心的灰色轴套与支架上的固定轴配合，轴套与轮体之间采用过盈配合，传递扭矩时不会出现相对滑动，输出端可以直接连接小负载转盘或者指针，直观展示减速后的转速变化。设计过程中特意将传动比设置为20:1的常用教学演示比值，输入轴转动20圈输出轴才转动1圈，手动转动蜗杆端的滚花螺帽时，能非常直观地感受到减速后的扭矩放大效果，不需要额外加载就能让操作者理解减速增扭的原理。

　　在安装边界的尺寸控制上，整套结构的总宽度控制在120mm以内，总高度不超过150mm，底座的厚度为10mm，足够保证放置时的稳定性，不会因为手动转动输入轴出现结构倾覆。轮齿啮合的侧隙按照教学演示模型的要求设置为0.1mm，既不会因为侧隙过大出现传动空程，也不会因为侧隙过小导致转动卡滞，手动转动时手感顺滑，没有卡顿感。考虑到教学场景下经常需要拆装演示内部啮合关系，所有零件的配合公差都采用了间隙配合的设计，不需要专用工具就能完成拆解与重组，学生可以直观观察到蜗轮蜗杆的啮合位置、轴线交错关系，理解空间齿轮传动与平面齿轮传动的核心差异。

　　实际应用中，这类单级蜗轮蜗杆结构除了教学用途，也常被用在小型电源变压器的调压机构上，通过转动蜗杆带动蜗轮上的动触点转动，实现输出电压的平滑调节，自锁特性可以保证调压完成后触点位置不会因为震动自行偏移，维持输出电压的稳定。建模过程中对轮齿的过渡圆角做了优化，避免应力集中导致的轮齿断裂，支架的转角处也做了R3的圆角处理，既提升了结构的刚性，也避免教学使用时尖锐边角划伤操作者。整个结构没有多余的冗余零件，所有构件都服务于传动演示与功能实现，没有为了外观添加无意义的装饰结构，完全按照工程实际的设计逻辑搭建，可直接作为原理验证样件的建模参考，也能用于3D打印制作实体教学教具。
