六缸气动径向星形动力装置结构设计

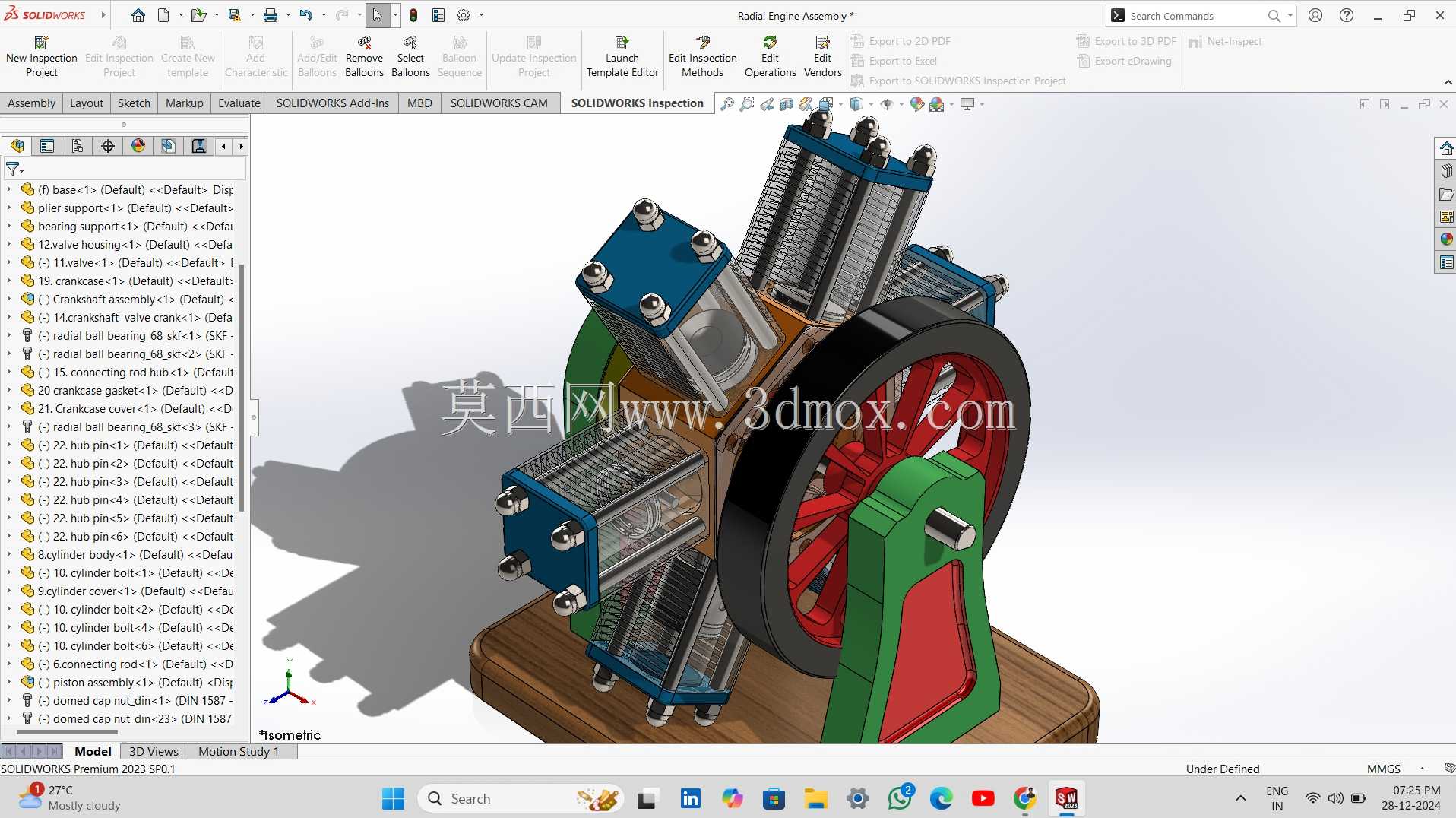

　　这款六缸径向布置的气动动力装置，核心采用星形排布的气缸结构，区别于传统直列、V型动力单元的布局逻辑，六个气缸以中央曲轴输出轴为圆心呈等角度辐射排布，从端面观察呈现规整的星芒形态，这类布局最早在早期航空动力领域得到广泛应用，核心优势在于可以在较短的轴向尺寸内集成更多做功单元，大幅压缩动力装置的整体轴向长度，适配对安装轴向空间有严格限制的设备场景。从结构设计逻辑来看，整套装置的支撑体系分为三个部分：底部的木质安装基座承担整体承重与定位功能，基座上预留的安装孔位可直接与配套设备的安装面通过螺栓锁紧，安装边界的设计充分考虑了日常维护的操作空间，气缸外侧预留的扳手操作间隙可以满足不拆解整体结构的前提下完成单缸密封件的更换与气路接头的检修。中部的绿色立式支撑座承担曲轴组件的径向载荷，将飞轮端的转动载荷均匀传递到底部基座，避免曲轴悬臂过长引发的挠曲变形，支撑座与基座的连接面采用定位销加螺栓的组合固定方式，可保证反复拆装后的同轴度精度维持在设计允许范围内。做功单元的设计上，每个气缸独立配置进排气通路，气动驱动的模式省去了传统燃油动力复杂的喷油、点火系统，整体结构更简洁，动力响应速度更快，可通过调整进气压力直接调节输出扭矩与转速，适配教学演示、小型动力试验台、低负载气动驱动设备等场景。

　　气缸与中央曲轴箱的连接采用法兰面螺栓锁紧，结合面的密封结构可保证持续供气工况下的气压稳定性，每个气缸的活塞通过连杆与中央曲轴的曲柄销连接，六个连杆共用同一曲柄销的结构大幅简化了曲轴的加工难度，同时保证各缸做功顺序均匀交替，输出扭矩的波动幅度远小于同缸数的直列布局装置。端部的大尺寸飞轮组件承担储能稳速的功能，可抵消各缸交替做功过程中的转速波动，让动力输出更平顺，飞轮外侧的轮缘结构也可作为手动盘车的操作位，方便设备调试阶段手动转动曲轴检查各缸运动是否存在卡滞、干涉问题。

　　从安装尺寸边界来看，整套装置的径向尺寸由六个气缸的外端面决定，轴向尺寸从基座安装底面到气缸顶端的距离控制在紧凑范围内，不需要额外预留过大的安装空间，配套的气路接口统一布置在曲轴箱侧端，可快速与车间集中供气系统或者独立压缩气源连接，不需要复杂的管路改造即可投入使用。在实际应用场景中，这类气动星形动力装置既可以作为机械原理教学的演示教具，直观展示径向发动机的做功过程与连杆曲轴运动逻辑，也可以作为小型气动设备的动力源，应用在对防爆性能有要求的特殊工况场景——因为采用气动驱动，装置运行过程中不存在电火花风险，可在有易燃易爆气体的作业环境中稳定运行。

　　设计过程中对运动干涉的校验覆盖了全行程工况：活塞在气缸内的往复运动、连杆绕曲柄销的摆动、飞轮的转动全程都不存在零部件碰撞风险，各运动副的间隙设计充分考虑了气动工况下的热膨胀量，长时间连续运行也不会出现卡滞问题。气缸的散热结构采用外露式散热片设计，虽然气动驱动的发热量远低于燃油发动机，但持续往复运动产生的摩擦热仍可通过散热片快速散发到空气中，不需要额外配置冷却系统，进一步简化了整体结构。曲轴的支撑采用双轴承定位结构，分别布置在支撑座的上下两端，可同时承受径向载荷与做功过程中产生的轴向分力，轴承端盖的密封结构可防止润滑脂泄漏，同时阻挡外界粉尘进入轴承内部，延长维护周期。
