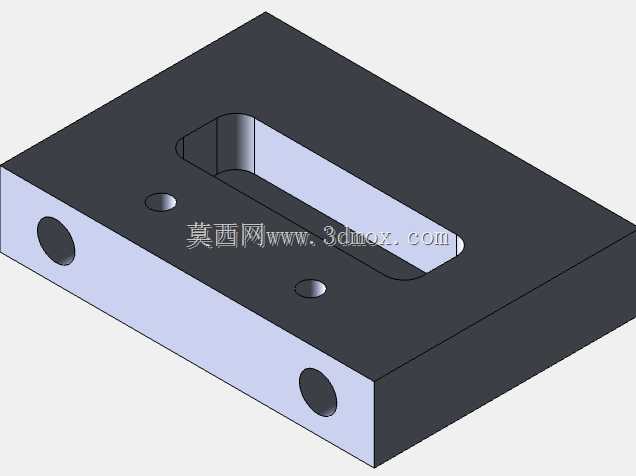

在航空动力系统的配套结构设计中,这类安装基座承担着核心动力单元与机身框架之间的载荷传递、定位约束功能,是动力总成装配环节中不可或缺的连接结构件。日常的工程场景里,这类零件需要同时兼顾静态安装精度与动态工况下的结构稳定性,既要保证动力单元在运行过程中不会出现位移偏差,也要抵消部分振动传导,避免振动传递至机身其他结构引发共振问题。从结构设计逻辑来看,该基座采用整体式块状构型,主体选用高强度合金钢材作为毛坯基材,通过铣削加工完成各特征面的成型,整体结构没有多余的冗余设计,所有特征都服务于安装定位与载荷承载的核心需求。
基座主体的上平面设置有长条形通槽,该槽位并非减重设计,而是用于动力单元的安装位置微调,在装配过程中可以通过槽位调整动力输入输出端的同轴度,抵消加工累积误差带来的装配偏差,槽边的圆角过渡处理是为了避免应力集中,在长期受交变载荷的工况下,直角边位置极易萌生疲劳裂纹,圆角过渡可以大幅降低应力集中系数,提升零件的疲劳寿命。基座上分布的三个沉孔为固定安装孔,其中两个小孔用于基座与上层动力附件的锁紧固定,大尺寸侧孔用于基座与机身主承力梁的销轴连接,销轴连接的方式可以在保证连接强度的同时,允许极小角度的转动余量,用来补偿飞行过程中机身形变带来的装配应力,避免硬连接状态下结构出现应力断裂。在安装边界的考量上,该基座的底面为全平面加工,平面度公差控制在0.02mm以内,保证与安装贴合面的接触面积达到90%以上,避免局部接触导致的压强过大引发结构压溃;基座的总厚度根据承载载荷计算得出,在满足抗弯、抗剪强度要求的前提下尽可能压缩厚度尺寸,减少动力总成的整体安装空间占用,适配航空设备紧凑化的布局要求。侧面的两个通孔为同轴设计,同轴度公差控制在0.015mm以内,保证销轴穿装后不会出现卡滞,同时让销轴受力均匀,避免单侧受力导致的销轴剪切断裂。
从实际使用场景出发,这类基座在装配完成后,需要随动力单元完成振动测试、高低温环境测试、冲击载荷测试等多项可靠性验证,设计阶段就需要考虑不同工况下的材料形变特性,比如高温环境下的材料热膨胀系数匹配,避免不同材料热胀冷缩量不一致导致的装配松动;振动工况下的固有频率避规,让基座的固有频率避开动力单元的工作振动频率区间,防止出现共振放大效应导致结构失效。在建模过程中,这类结构件需要重点关注各安装特征的位置度公差标注,所有孔位、槽位的位置基准都统一以底面和侧孔轴线作为主基准,避免基准不统一带来的加工误差;同时所有棱边都需要做倒角处理,一方面去除加工毛刺避免装配时划伤操作人员,另一方面避免锐边在涂层处理时出现漆层堆积,影响装配贴合精度。
长条形通槽的宽度尺寸与配套的锁紧螺栓尺寸做间隙配合设计,间隙量控制在0.1-0.2mm之间,既保证调整时的顺畅度,也避免间隙过大导致锁紧后出现位置偏移。基座的侧面设置的两个小凸台并非装饰特征,而是用于安装走线固定卡扣,动力单元的控制线缆、传感线缆可以通过卡扣固定在基座侧面,避免线缆在振动环境下出现晃动磨损,同时让动力区域的布线更加规整,方便后期的维护检修。从加工工艺性角度考虑,该基座的所有加工特征都采用单工序可完成的设计,没有需要特殊工装才能加工的倒扣、深腔结构,普通三轴数控铣床即可完成全部加工工序,降低加工成本与加工周期,适合小批量的航空配套零件生产需求。在承载能力设计上,该基座按照15倍的过载系数进行强度校核,保证在极端机动飞行工况下,结构不会出现塑性变形,始终维持动力单元的位置精度,确保动力输出的稳定性。
