SM10系列贴片式金属氧化物压敏电阻结构

　　在消费电子、工业控制板卡、汽车电子的PCB布局环节，表面贴装型浪涌保护元件的选型直接决定了量产阶段的焊接良率与长期运行可靠性，SM10系列贴片金属氧化物压敏电阻正是针对高密度印刷电路板的初级浪涌防护需求开发的元件。不同于传统直插式压敏电阻需要预留引脚穿孔、波峰焊工位的布局要求，这款元件采用标准表面贴装封装，在PCB设计阶段可直接适配回流焊工艺的焊盘尺寸，无需额外预留引脚过孔空间，能有效压缩板卡的防护电路区域占比，尤其适合电源入口空间局促的小型化智能设备、便携工业检测终端这类对板卡尺寸有严格限制的产品。

　　从功能特性来看，该款压敏电阻以金属氧化物作为核心阻性材料，具备非线性伏安特性，当电路出现瞬态过电压时，元件阻抗会在纳秒级时间内快速下降，将浪涌电流泄放到接地回路，把端口电压钳位在后端电路可承受的安全范围内，避免雷击、电网投切、感性负载通断产生的浪涌脉冲击穿后端的主控芯片、电源管理IC等敏感器件。不同于普通小尺寸贴片压敏的浪涌耐受能力不足问题，这款元件通过优化内部氧化锌晶粒的配方与烧结工艺，在紧凑的封装尺寸内实现了更高的浪涌电流处理能力，可覆盖多数民用、工业级低压设备的初级端口防护需求，无需额外搭配多级防护电路就能满足常规EMC测试中的浪涌抗扰度要求。

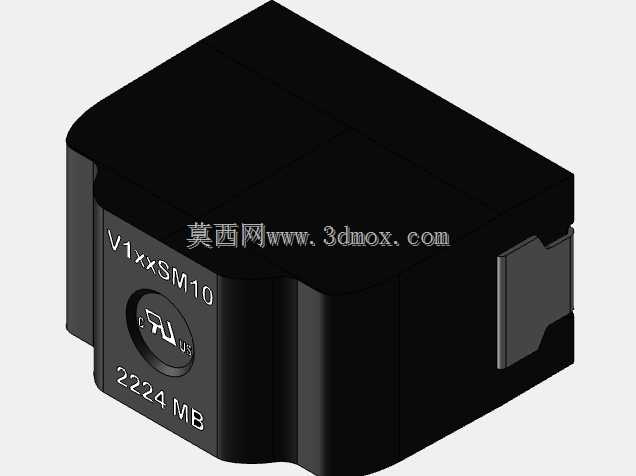

　　设计这款元件的三维模型时，首先要严格匹配实际量产元件的安装边界：封装本体的长宽尺寸遵循SMD贴片元件的标准公差范围，底部两个焊接端的位置、尺寸、共面度完全按照回流焊的工艺要求设定，焊端的金属层厚度、伸出本体的长度都要和实物保持一致，避免结构设计阶段导出的焊盘与实物不匹配，导致量产时出现立碑、虚焊等焊接缺陷。本体的塑封外壳采用圆角过渡设计，一方面是避免生产过程中边角磕碰产生碎屑污染PCB，另一方面也能减少回流焊过程中应力集中导致的封装开裂问题。模型还原了本体表面的标识印刷区域位置，结构工程师在做板卡布局的干涉检查时，可以直观确认元件周边的丝印、相邻元件的间距是否符合设计规范，避免出现元件贴装后与周边接插件、电容、电感等器件产生物理干涉。

　　在实际设备应用中，这类压敏电阻通常布置在板卡的电源输入端口、信号接口的靠近连接器位置，布线时需要保证浪涌泄放路径的走线足够短、宽，减少路径上的寄生电感对钳位效果的影响。做三维结构设计时，需要确认该元件的顶部高度与周边壳体、屏蔽罩、散热片的安全间距，因为压敏电阻在通过大浪涌电流时会出现短暂的温升，需要预留足够的安全距离避免热量累积影响周边元件，同时也要避免外壳压到元件本体导致封装破损。不同于插件压敏需要考虑引脚成型、剪脚的工艺空间，这款贴片元件的模型在布局时只需要确认焊盘周边的钢网开口区域、贴片吸嘴的拾取位置是否有遮挡，就能满足SMT产线的贴装要求，大幅简化板卡的生产工艺流程。

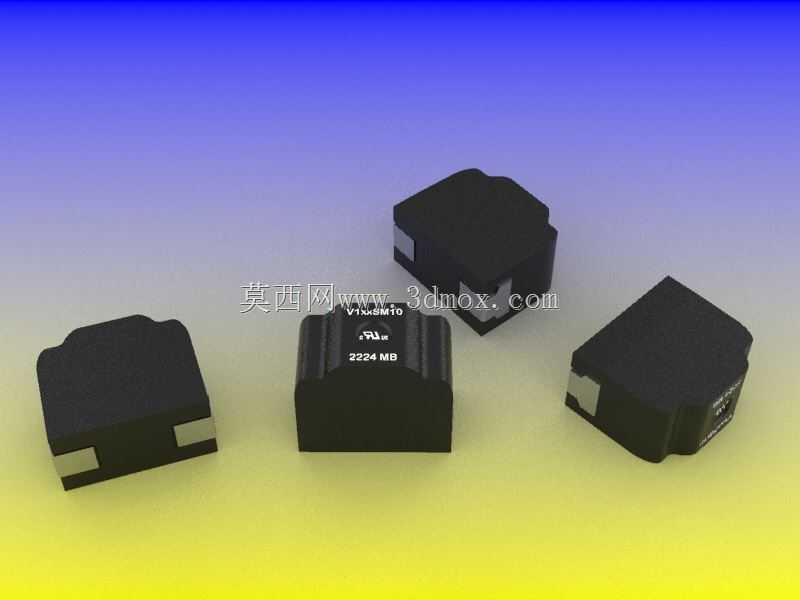

　　从结构细节来看，模型还原了元件本体的黑色环氧塑封质感，底部焊端的金属镀层区域做了明确的区分，两个焊端的对称度完全符合SMT贴装的视觉定位要求，产线的贴片机可以通过识别焊端的轮廓完成元件的精准拾取与贴装。在做整机的装配仿真时，工程师可以直接调用该模型完成板卡的虚拟装配，检查元件高度是否会和上层板卡、结构件产生冲突，尤其是在多层板堆叠的紧凑型设备中，这类小尺寸元件的高度公差如果没有在设计阶段提前确认，很容易在试产时出现壳体压件、板卡无法装配的问题。此外，该元件的封装尺寸兼容通用的SMD贴片料架规格，在产线换料时不需要调整料架、吸嘴的参数，能有效减少产线的换型时间，提升批量生产的效率。
