InfiRay P2 Pro 2024版热成像模组结构设计

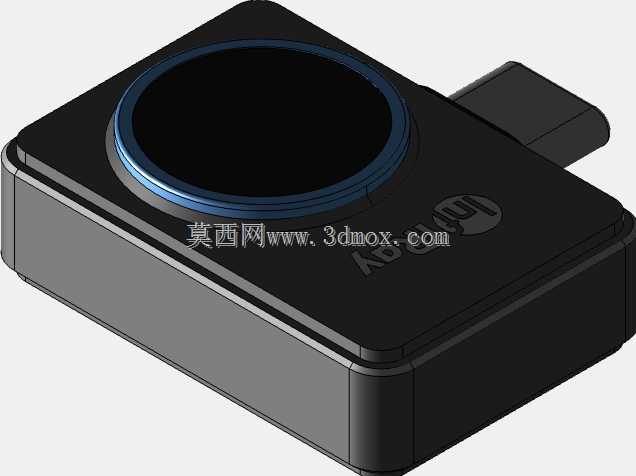

　　在工业现场的设备运维场景里，手持或外接式热成像检测设备的便携性一直是一线运维人员关注的核心点，这款适配Type-C接口的外接热成像模组，正是瞄准移动检测场景的轻量化需求做的结构迭代。不同于早期大体积的手持热像仪，这款直插式模组不需要额外的供电线路与数据传输线，直接对接移动终端的Type-C接口即可完成数据交互与取电，在配电柜巡检、管道漏点排查、电路板发热检测这类需要快速响应的场景里，操作人员不需要携带笨重的专用设备，只需要将模组插在随身的移动终端上就能开展检测工作，大幅降低了外出作业的负重负担。从结构设计的角度看，这款模组的外壳采用了方正带圆角的造型，主体外壳做了分层的结构设计，下半部分为哑光质感的工程塑料壳体，上半部分围绕镜头区域做了金属质感的蓝色装饰环，既能够区分镜头区域与壳体部分，也能在日常使用中对镜头边缘起到一定的防磕碰保护作用。镜头区域采用了内凹的圆形设计，镜头表面略低于装饰环的顶面，这样的结构可以避免模组放置在桌面或者收纳在工具包中时，镜头直接接触硬物表面造成刮花，对于经常在复杂工业现场使用的检测设备来说，这种细节处的防护设计能够有效延长镜头的使用寿命。

　　模组侧面伸出的Type-C公头做了加厚的根部处理，因为直插式设备在使用过程中最容易出现的失效点就是接头与壳体连接的位置，日常插拔、使用过程中不小心的磕碰都会给接头根部带来反复的弯折应力，加厚的连接结构可以提升接头位置的结构强度，降低长期使用后接头松脱、内部线路断裂的风险。尺寸方面，这款迭代后的模组整体外形尺寸控制在31x21.45mm的范围内，相比早期版本的27x18mm尺寸略有放大，尺寸调整的核心原因是为了适配更新版本的热成像传感器组件，更大的传感器靶面需要匹配更大尺寸的镜头与内部支撑结构，同时适当放大的壳体也能给内部的信号处理电路板留出更充足的布线空间，减少元器件之间的信号干扰，提升热成像数据传输的稳定性。在安装与使用的边界设计上，这款模组没有设计额外的固定卡扣结构，完全依靠Type-C接口本身的插拔力实现与终端设备的连接，这就要求壳体与接头的同轴度必须控制在较高的精度范围内，如果接头与壳体的相对位置出现偏差，插入终端设备时就会出现别卡的问题，长期使用还会损伤终端设备的接口。因此在结构建模过程中，需要重点管控Type-C公头与壳体安装基准面的位置度公差，确保接头伸出方向与壳体端面保持垂直，同时接头两侧的壳体边缘做了小尺寸的让位缺口，避免插入终端时壳体边缘与终端的接口边框产生干涉。

　　内部结构的分层设计也做了针对性优化，传感器组件固定在壳体前端的安装柱上，信号处理电路板通过卡扣结构固定在壳体中部的定位槽内，Type-C接头的引脚通过柔性排线与电路板连接，这样的分层结构既可以保证传感器镜头的光轴与壳体前端面保持垂直，也能在设备受到轻微冲击时，通过柔性排线的形变吸收部分冲击力，避免刚性连接导致的引脚脱焊问题。壳体的合模面设置在侧面中部的位置，上下壳体通过超声波焊接的方式实现固定，外壳表面没有外露的螺丝孔，既可以提升壳体的整体防护性能，避免工业现场的粉尘、水汽从壳体接缝处进入内部影响电路工作，也能让外壳的整体外观更加简洁流畅。

　　在实际使用场景中，这类外接热成像模组除了工业运维之外，也常被用于电子维修行业的电路板故障排查，维修人员可以通过模组清晰观测到电路板上不同元器件的发热情况，快速定位短路、虚接的故障点，这就要求模组在靠近电路板等细小目标时，镜头的近距成像清晰度有足够的保障，因此在结构设计时，镜头的安装位置预留了足够的对焦调整空间，装配过程中可以根据实际成像效果微调镜头的前后位置，确保近距观测时的成像清晰度。壳体表面的品牌标识采用了模内注塑的工艺，直接在壳体成型时将标识做在壳体表面，不会因为长期的摩擦接触出现标识磨损脱落的问题，对于经常在工具包中与其他工具混放的便携设备来说，这种标识工艺比丝印、贴纸的耐用性要强很多。整体来看，这款热成像模组的结构设计完全围绕便携检测场景的实际需求展开，没有多余的装饰性结构，每一处造型调整、尺寸变化都对应着实际使用中的功能需求与可靠性提升，在保证结构强度的前提下尽可能压缩了整体体积，兼顾了便携性与使用可靠性。
