Solidworks练习用弯管接头类几何结构造型

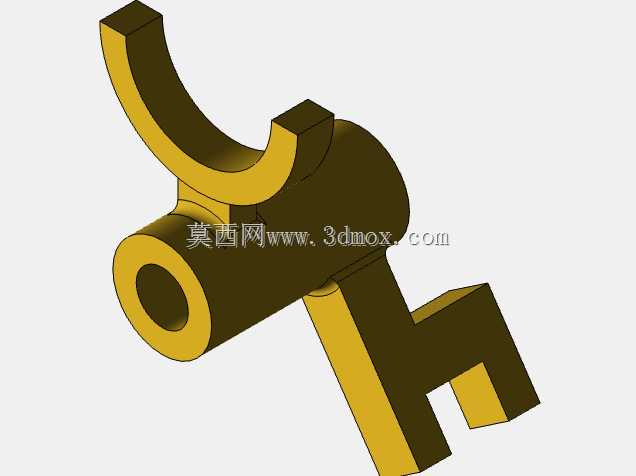

　　与水平管段垂直衔接的是带开口的半圆弧抱合结构，该结构的内圆弧面与水平管段外圆柱面完全贴合，衔接处做圆角过渡处理，避免应力集中导致的结构断裂，半圆弧结构的开口宽度与配套卡箍的尺寸匹配，可通过卡箍实现与相邻管路的快速装拆，无需额外焊接工序，适合小批量定制化的管路改装场景。从半圆弧结构向下延伸的是带直角弯折的支撑臂结构，支撑臂截面为矩形，截面尺寸根据水平管段的承重载荷计算确定，当该零件用于固定管路时，支撑臂末端的平面可通过螺栓与设备机架或安装基面连接，弯折角度经过精确计算，保证安装后水平管段的轴线与安装基面保持平行，避免管路安装后出现倾斜导致的流体阻力增大、密封面错位渗漏等问题。本次呈现的几何结构造型，属于Solidworks建模练习中典型的组合式管件类零件，这类结构在小型流体管路接驳、气动回路辅助定位、低压输送系统的转角连接场景中十分常见。从结构组成来看，零件主体包含水平布置的空心圆柱管段，该管段内壁为光滑通孔，用于流体或压缩气体的通行，管段外壁做等厚设计，壁厚取值参考常规低压管路的通用标准，既保证结构强度满足1MPa以内工作压力的承载需求，又不会因壁厚过大造成材料浪费。

　　设计过程中，首先确定水平空心管段的轴线为基准轴，以此为基准定位半圆弧抱合结构的圆心位置，保证两者的同轴度公差控制在0.02mm以内，避免抱合结构安装后出现卡滞。支撑臂的弯折处采用等半径圆角过渡，圆角半径不小于支撑臂的壁厚，防止弯折处出现应力集中，在长期受管路振动载荷的工况下产生疲劳裂纹。零件的所有外露棱边均做0.5mm的倒角处理，既去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少零件在搬运过程中因磕碰导致的边角变形。从安装边界来看，水平管段的轴向总长度需匹配相邻管路的接口间距，两端的管口端面与轴线保持垂直，垂直度公差不大于0.03mm，保证与密封垫圈贴合时无间隙，防止介质渗漏。

　　支撑臂末端的安装面设置两个对称的螺栓过孔，孔位间距符合通用安装基面的孔位标准，可直接适配常见的设备机架安装孔，无需额外打孔调整。半圆弧抱合结构的开口方向与支撑臂的安装面保持固定角度，保证安装后管路的走向符合预设的管路排布要求，不会与周边其他零部件产生干涉。这类组合式结构的建模练习，核心是掌握多特征之间的定位基准选择、不同几何特征之间的衔接处理、以及工程实际中公差与工艺要求在建模阶段的前置考虑，避免建模完成后出现无法加工、安装干涉、强度不足等实际问题。

　　在实际应用场景中，这类结构经过材质适配调整后，可用于小型自动化设备的气动管路固定、小型液压系统的低压管路转角连接、实验设备的流体管路接驳等场景，不同工况下可通过调整壁厚、支撑臂长度、圆弧半径等参数，满足不同的载荷与安装空间要求。建模过程中需注意，空心管段的内壁与外壁需保持同轴，半圆弧结构与管段的衔接处需做合并实体处理，避免出现零厚度的几何错误，支撑臂的弯折处需保证曲面连续，减少后续有限元分析时的网格畸变问题。
