服务器主板风冷导流冲压护罩结构

　　在1U/2U机架式服务器的内部风道设计中，这类主板侧置风冷护罩是决定内存区域散热效率的核心结构件，很多刚接触服务器结构设计的工程师容易忽略这类钣金导流件的作用，觉得只是一块挡风吹的铁皮，实际在整机热仿真环节，这个护罩的型面偏差1mm，内存插槽区域的风速差就能达到0.8m/s以上，直接影响高负载下内存的温度阈值。

　　从实际应用场景看，这类护罩安装在主板内存插槽的侧上方，对应服务器机箱前进风通道的末端，因为机架式服务器的前进风会优先经过CPU散热片、硬盘仓，到达内存区域时气流容易出现紊流、散流，部分气流会从主板和机箱侧壁的间隙漏走，无法直接吹过内存颗粒的表面，这个护罩的核心作用就是约束气流方向，把经过CPU散热片后的余流全部导向内存插槽区域，减少无效漏风，让气流垂直扫过内存颗粒的散热片表面，带走内存工作时产生的热量。

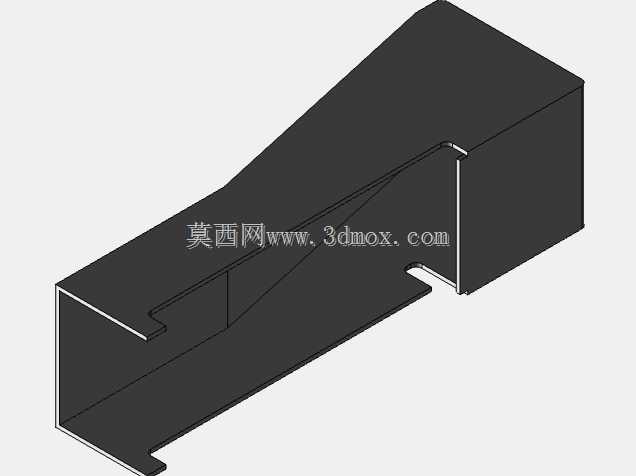

　　从功能特性上看，这个护罩采用一体冲压折弯成型，没有额外的焊接拼接结构，整体是薄壁钣金件，边缘做了折边处理，一方面是提升钣金件的整体刚度，避免服务器运输震动过程中出现钣金共振异响，另一方面折边可以避免锐边割伤装配人员的手部，也防止长期震动下锐边磨破附近的线材绝缘层。护罩上的两处缺口是精准对应主板上的电容、接口凸起位置，安装时可以直接卡入对应位置，不需要额外调整避让，缺口的边缘同样做了小折边处理，避免应力集中导致钣金开裂。护罩的斜向型面是经过风道仿真优化的，不是随意做的斜面，这个角度可以把水平方向的进风平滑导向下方的内存区域，避免直角导流产生的风阻和涡流，斜面上没有额外的开孔，保证气流不会从上部散逸，全部导向目标散热区域。

　　设计思路上，这类护罩优先考虑的是装配便捷性和风道约束效率，因为服务器量产装配时，每个零件的装配步骤都要尽量简化，这个护罩的安装定位点对应主板上的预留孔位，不需要额外的固定支架，直接通过卡扣或者两颗螺丝就能完成固定，装配时间不超过10秒。钣金的厚度选择0.8mm的镀锌钢板，平衡刚度和重量，不会因为过薄导致钣金变形，也不会因为过厚增加整机重量、占用过多机箱内部空间。在折弯工艺上，所有折弯内角都做了R0.5的圆角处理，避免冲压折弯时出现钣金开裂，同时减少折弯处的应力集中，保证长期使用下不会出现形变。

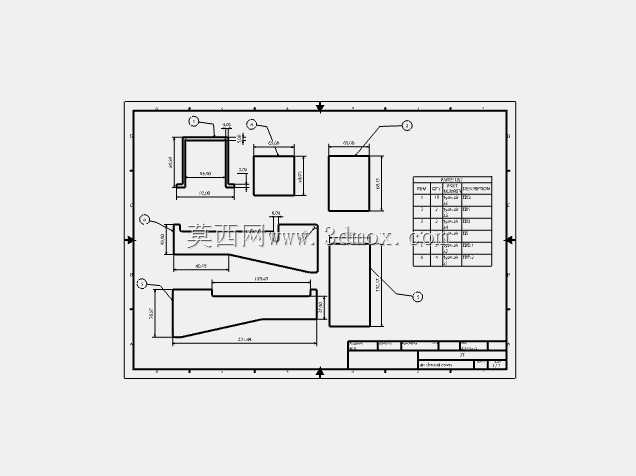

　　外形尺寸与安装边界方面，这个护罩的整体长度对应主板内存插槽区域的总长度，宽度刚好卡在机箱侧壁和主板CPU散热片的间隙之间，安装后和CPU散热片的侧边保留2mm的安全间隙，不会因为散热片的安装公差出现干涉，护罩的下部边缘距离主板PCB表面保留3mm的间隙，避免接触主板上的贴片元件造成短路，上部的最高面距离机箱上盖保留5mm的间隙，不会和机箱上盖的加强筋产生干涉。护罩末端的折边刚好卡在机箱的横梁位置，形成辅助定位，装配时不需要反复调整位置，对准孔位就能直接固定。在实际测试中，安装这个护罩后，内存区域的平均风速可以提升40%以上，高负载下内存的最高温度可以降低6-8℃，对于服务器这种7*24小时不间断运行的设备来说，这个温度降低幅度可以大幅提升内存的运行稳定性，减少因为过热导致的宕机风险。很多DIY玩家改装服务器散热时，也会参考这类原厂护罩的结构自制导流件，核心就是利用封闭风道的原理提升散热效率，避免气流无规则散逸。这类钣金护罩的模具成本不高，量产时一致性好，不需要后期额外的表面处理，镀锌层本身就可以满足服务器内部的防锈要求，是服务器风冷散热系统里成本低但作用关键的结构件。
