欧宝车型配套金属固定安装支座结构

　　该金属安装支座主要应用于欧宝乘用车型的底盘附属部件固定场景，在整车装配环节中承担相邻功能件的连接定位作用，属于车身连接系统里的小型承载结构件。从实际装车工况来看，这类支座需要长期承受车辆行驶过程中传递的振动载荷，同时要适配车身安装位的空间边界，避免与周边管线、覆盖件产生运动干涉。

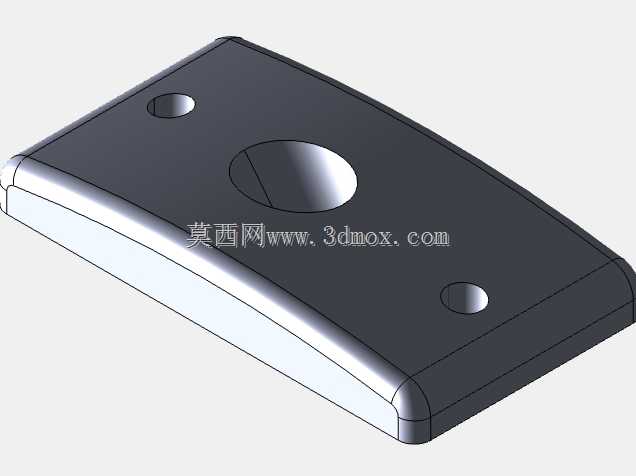

　　设计阶段首先围绕安装点的受力特性做结构校核，主体采用带圆角的矩形板状构型，边缘做圆弧过渡处理，既消除了冲压加工后的锐边隐患，也能降低应力集中系数，避免长期交变载荷下出现边角开裂问题。板面共设置三处安装孔位，中心位置的大直径孔用于主连接螺栓的穿装固定，两侧对称分布的小孔用于辅助定位与防转限位，孔位的同轴度公差控制在0.1mm范围内，保证装配后连接件的位置精度。

　　从安装边界来看，支座的整体厚度适配对应车型安装位的预留间隙，板面的弧度与车身贴合面的曲面完全匹配，安装后能够实现面接触承载，相比点接触结构大幅提升连接刚度。安装孔的沉台深度经过匹配计算，螺栓锁紧后头部不会突出支座表面，避免与周边运动部件发生刮擦。材质选用常用的汽车结构用钢，表面做发黑防锈处理，能够适应底盘区域的潮湿、多尘使用环境，长期使用不会出现锈蚀剥落问题。

　　建模过程中优先保证安装面的曲面精度，通过对实车安装点的点云数据拟合生成贴合曲面，再通过拉伸、切除命令完成主体结构构建，所有孔位的位置尺寸严格按照整车装配图纸标注，圆角特征的半径统一匹配板材厚度的工艺要求，确保模型能够直接导入装配体做干涉检查，也可用于后续的加工工艺编制。这类小型支座虽然结构不复杂，但在整车装配中直接影响附属部件的固定可靠性，设计时需要兼顾安装便利性、结构强度与空间适配性，任何一个孔位的偏差都可能导致现场装配无法完成，因此建模阶段的尺寸校验需要覆盖所有装配关联尺寸，确保与周边部件的配合间隙满足设计要求。
