带运动学约束的双横臂悬架结构设计

　　在乘用车与轻型商用车的底盘开发环节，双横臂悬架始终是兼顾操控极限与行驶平顺性的核心结构选型，这套带运动学约束的双横臂结构，完全围绕实车底盘的安装边界与运动行程做参数化匹配，没有冗余的装饰性结构，每一处连接点位的坐标都对应实车装配的硬点要求。从实际装车场景来看，这类悬架结构多用于车辆的前桥位置，部分追求后轮循迹性的性能车型也会将其用于后桥，相比麦弗逊式结构，双横臂的上下摆臂可以分别独立设定车轮外倾角、主销后倾角的变化曲线，在车辆过弯产生侧倾时，能让轮胎接地面始终保持与路面的最大贴合面积，减少胎面偏磨的同时提升侧向抓地力上限。

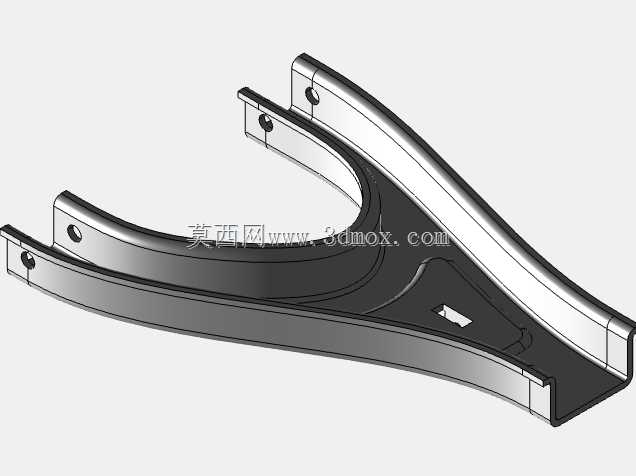

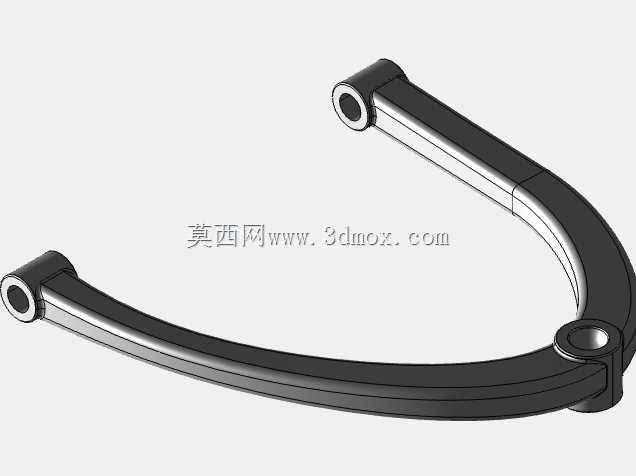

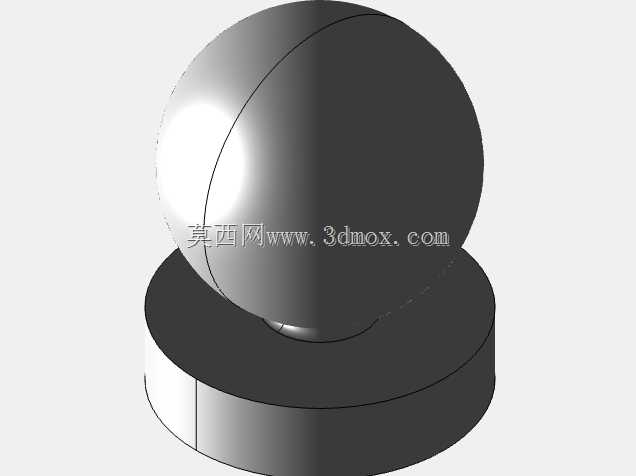

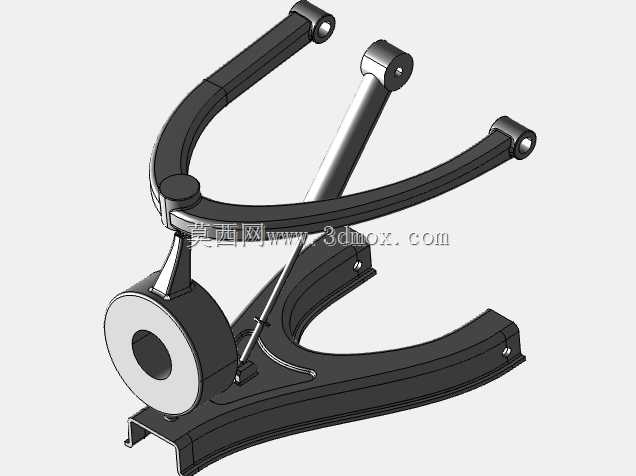

　　这套结构的核心设计逻辑围绕运动学约束展开，上下两根不等长的横摆臂通过球铰分别连接转向节与车架安装座，横摆臂的长度比例、铰接点的相对位置，直接决定了车轮上下跳动时的定位参数变化率——设计过程中需要反复校核跳动全行程内的主销内倾、车轮前束的波动范围，避免出现制动点头、加速抬头时的定位参数突变，同时还要预留出减振器、转向拉杆的安装空间，防止运动过程中出现部件干涉。从结构细节来看，上横摆臂采用弯臂式构型，避开了轮辋内侧的安装空间，下横摆臂为承载主力结构，截面做了变厚度设计，在铰接点受力集中的位置做了局部加强，支架底部的安装面预留了标准螺栓孔位，可直接与车架的副车架安装面对接，不需要额外做转接支架。

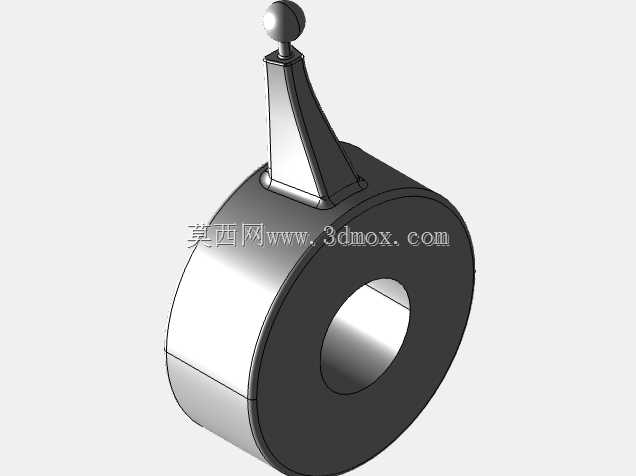

　　安装边界方面，这套结构的横向安装宽度适配常规紧凑型乘用车的轮距参数，上下摆臂的铰接点间距符合主流副车架的安装孔位标准，车轮跳动的上下行程覆盖了常规铺装路面与轻度非铺装路面的冲击行程，运动学约束的设置完全还原实车的橡胶衬套刚度等效约束，在三维结构中可以直接模拟车轮跳动、转向动作的全行程运动，不会出现结构穿模的问题。转向节与轮毂连接的位置预留了轮毂轴承的安装止口，中心孔的尺寸匹配常规乘用车的轮毂轴头规格，横摆臂与车架连接的衬套安装位做了同轴度公差标注，实际生产中可以直接参照三维模型的尺寸做工装定位。

　　不同于简化的悬架示意模型，这套结构完整还原了摆臂、加强筋、安装支架、铰接销轴的所有细节，摆臂的折弯角度完全匹配实车的运动包络要求，不会出现车轮转到最大角度时与摆臂发生剐蹭的问题。在实际的底盘开发流程中，这类带完整运动学约束的三维结构，可以直接导入动力学仿真软件做K&C特性分析，不需要重新搭建运动副约束，能大幅缩短前期方案验证的周期；对于改装领域的从业者来说，也可以参照这套结构的硬点参数，调整摆臂长度来适配降低车身之后的四轮定位参数，避免改装后出现轮胎异常磨损、高速行驶抖动的问题。结构中所有的铰接位置都预留了润滑脂加注的空间，销轴的直径匹配行业通用的橡胶衬套规格，后期维护更换配件不需要单独开模定制，能有效降低整车的售后维护成本。
