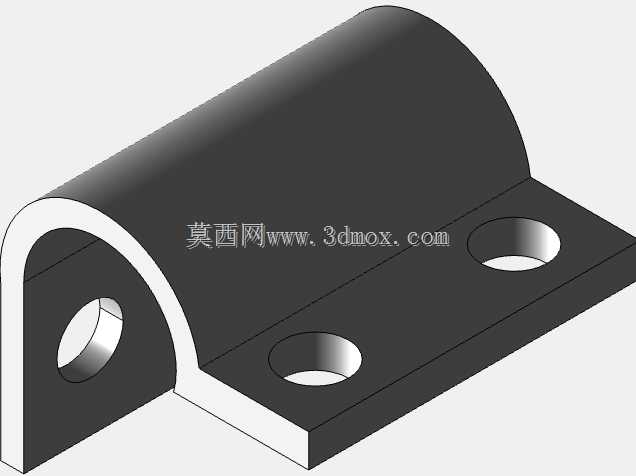

带安装底座半圆轴支撑固定座结构

　　这类带安装底座的半圆轴支撑固定座，在轻工输送线、小型工装夹具台、非标自动化设备的从动辊组支撑场景里应用极广，日常做设备改型或者小线体搭建时，经常会用到这类结构来承托光轴类回转件，相比整圆式的带座轴承，它的拆装便捷性要高很多，不需要把轴端的链轮、辊筒全部拆下来就能完成支撑件的更换，日常维护的效率能提升不少。从结构设计逻辑来看，这个零件采用半圆弧形的支撑面搭配双侧带安装孔的平板底座，弧形支撑面的内径是和配套光轴的外径做公差配合的，一般选H7的间隙配合，既能保证轴转动时不会出现卡滞，也能限制轴的径向窜动，避免辊组运行时出现跳动异响。

　　底座部分的两个安装孔是沉孔设计，装配时用内六角圆柱头螺钉直接把整个固定座锁在设备的型材安装面或者焊接机架的加工面上，沉孔的深度刚好能把螺钉头完全埋入，不会突出底座平面，避免安装后出现干涉，也能防止螺钉头被运行中的剐蹭碰坏。做这个结构的三维建模时，首先要确认的是支撑圆弧的中心高，这个尺寸直接决定了配套轴系的安装高度，一旦中心高做偏了，整根轴的水平度就没法保证，运行时会出现单侧受力磨损加快的问题。其次是两个安装孔的孔距，这个尺寸要和常用的铝型材槽距、或者机架上预加工的安装孔位匹配，不然现场安装时会出现孔位对不上的问题，需要重新扩孔，耽误装配进度。

　　圆弧支撑面的壁厚是根据支撑的轴径、承载载荷来核算的，一般小载荷场景下壁厚取轴径的1/5到1/4就足够，要是承载偏大的话，可以在圆弧面和底座平面的衔接位置做圆角过渡，减少应力集中，避免设备长期运行后衔接位置出现开裂。从安装边界来看，这个零件的总宽度要比配套轴的轴径大出两个安装边的宽度，安装时需要在机架上预留出对应大小的平整安装面，不能有突出的焊渣或者加工凸台，不然固定座锁附后会出现倾斜，导致轴的支撑角度偏移。底座的厚度一般取5到8毫米，根据承载大小调整，保证螺钉锁附时底座不会出现变形，让支撑面和轴的接触面积能达到设计要求，不会出现线接触导致的局部磨损过快。

　　实际应用中，这类支撑座一般是成对使用，分别布置在辊筒或者光轴的两端，安装时要先把两个固定座的安装孔位对齐，预锁螺钉后再穿入轴，转动轴检查有没有卡滞，调整好同轴度之后再把螺钉完全锁紧，要是同轴度偏差太大，轴转动时的阻力会变大，长期运行会加剧支撑面和轴表面的磨损，还会增加驱动电机的负载。和整圆式的轴承座相比，这种半圆结构的成本更低，加工难度也小，一般用45号钢切削加工或者压铸成型之后做发黑防锈处理就能满足使用要求，在低速、轻载的传动场景里完全能替代成本更高的带座轴承，很多小型输送设备、物料架的导向辊支撑都会优先选这类结构，拆装方便，备件成本也低，现场维护时不需要复杂的工具就能完成更换。建模的时候还要注意圆弧面和底座平面的衔接处要做清角或者小圆角处理，要是圆角做太大，会导致支撑面和轴的有效接触长度变短，降低支撑的稳定性；要是完全清角，加工时刀具磨损快，量产的话成本会上升，一般取R1到R2的过渡圆角就比较合适，既能减少应力集中，也不会影响支撑接触面积。另外安装孔的沉头角度要和标准内六角螺钉的头部角度匹配，一般是90度沉孔，保证螺钉锁附后头部能完全贴合沉孔面，锁紧力均匀分布在底座上，不会出现螺钉歪斜导致的锁附不牢问题。
