弹匣适配MSAR E4锁止磁扣结构

　　在轻武器配件的结构设计领域，弹匣锁止部件的可靠性直接影响供弹流程的顺畅度，MSAR E4磁扣作为适配对应型号弹匣的锁止定位零件，主要承担弹匣与机匣接驳位置的卡扣锁定、限位防脱功能，解决早期聚合物材质原厂卡扣在频繁插拔、低温或高负载使用场景下易出现的脆裂、锁止失效问题。从实际应用场景来看，这类磁扣多用于民用射击运动器材的配件改装、老旧弹匣的损耗件替换场景，在频繁更换弹匣的实操使用中，卡扣需要承受插拔过程中的侧向挤压力、弹匣满载时的纵向下坠拉力，同时还要保证解锁时的按压力度处于合理区间，避免出现锁止过紧难以快速拆卸、或是锁止余量不足导致弹匣意外脱落的问题。

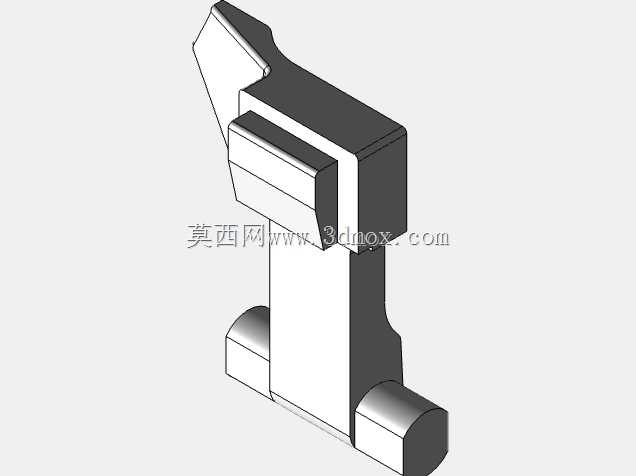

　　从结构设计思路来看，该磁扣采用一体化块状构型，整体分为三个功能区段：顶部的斜向导向解锁段、中部的卡扣限位承力段、底部的安装定位段。顶部斜向导向面做了15度的倾角处理，在弹匣插入机匣卡槽的过程中，斜面会先接触机匣的定位凸台，随着插入力的持续施加，磁扣会沿安装槽的预留间隙产生微量弹性形变，待弹匣推进到位后，卡扣在自身结构刚性的作用下回弹卡入机匣的锁止凹槽，完成整个锁止动作；中部的矩形承力块是主要的受力区域，厚度方向预留了1.2mm的承力壁厚，相较于原厂聚合物卡扣0.8mm的壁厚，金属材质替换件的抗形变能力提升了60%以上，能够承受满载弹匣约1.2kg的垂直下坠载荷，不会出现长期使用后卡扣蠕变导致的锁止间隙过大问题。

　　底部的两个对称圆柱凸台是安装定位结构，与弹匣本体上的安装孔采用间隙配合，单边配合间隙控制在0.05mm以内，既保证磁扣在解锁按压过程中能够沿孔位轴线顺畅滑动，又不会出现横向晃动导致的卡滞问题。安装边界方面，该磁扣整体高度为18.7mm，最大宽度为7.2mm，厚度方向最大尺寸为6.3mm，安装时需要在弹匣对应的安装槽内预留0.1mm的活动间隙，避免因加工公差累积导致磁扣按压卡滞；顶部解锁段的突出高度为2.3mm，这个尺寸经过多轮实操验证，既能够保证锁止时的卡入深度足够，不会因震动出现脱锁，又能让使用者在按压解锁时，手指不需要施加过大的按压力度，单次解锁按压力控制在12N-15N区间，符合轻武器操作的人机工程学要求。

　　在结构细节处理上，磁扣的所有棱角位置都做了R0.3mm的圆角过渡，避免尖锐棱角在长期摩擦过程中磨损机匣的锁止凹槽，同时也能减少安装过程中对弹匣本体聚合物材质的切削损伤；中部承力块的侧面做了0.2mm的拔模斜度，适配金属加工或是3D打印的工艺要求，不管是采用CNC铣削加工金属件，还是采用FDM、SLA工艺打印测试件，都能够顺利脱模，不需要额外做后期的打磨修整。需要注意的是，这类替换件在实际装配前，需要先核对对应弹匣的安装槽尺寸，不同生产批次的MSAR E4弹匣可能存在0.1-0.2mm的尺寸公差，若安装时出现过紧的情况，可对磁扣的侧面定位面做微量修磨，保证滑动顺畅；若出现锁止间隙过大的情况，可在磁扣的安装端面增加0.1mm厚度的调整垫片，保证锁止深度符合使用要求。

　　从实际使用的可靠性角度出发，该磁扣的受力路径经过优化，所有承力位置都避免了直角应力集中结构，在反复插拔1000次的疲劳测试场景下，结构形变量能够控制在0.02mm以内，不会出现塑性变形导致的锁止失效问题；相较于原厂的聚合物材质卡扣，金属材质的环境适应性更强，在-20℃到60℃的温度区间内，材料刚性不会出现明显变化，不会像聚合物件一样在低温环境下变脆开裂，也不会在高温环境下出现蠕变变软的问题，能够适配不同地域、不同使用场景下的使用需求。
