BS-163AVF英式电源插头结构设计

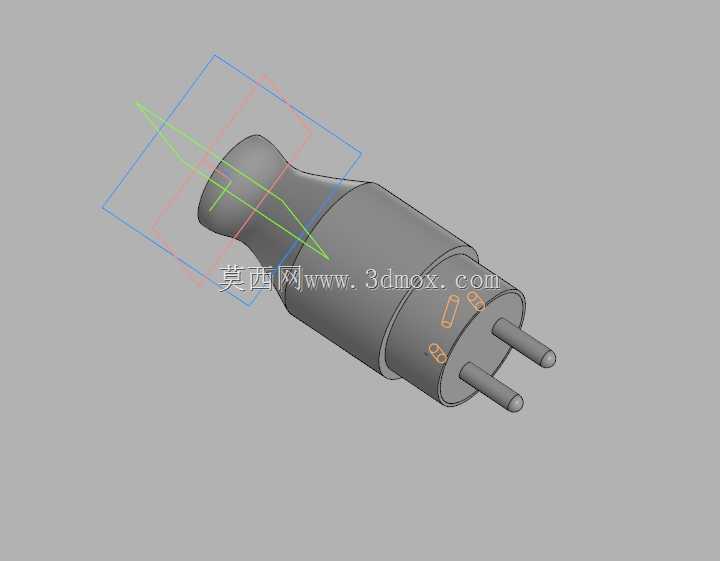

　　这款电源接插件的三维结构设计，核心围绕低压民用供电场景的可靠连接需求展开，日常多用于室内小功率家电、便携式电子设备的市电接驳环节，是民用供电链路末端最常见的接触式连接件之一。从实际使用场景出发，设计阶段首先考虑了频繁插拔的耐磨需求，插销部分采用等径圆柱结构，插合时与插座铜套的接触面积均匀，避免长期插拔后出现接触偏载、局部烧蚀的问题；插销根部与本体衔接处做了圆弧过渡强化，能承受日常插拔时的侧向掰动载荷，减少插销根部断裂的失效概率。

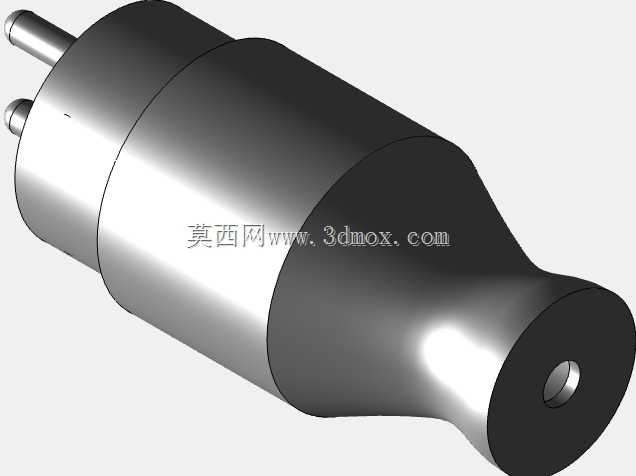

　　整体外形采用流线型收腰设计，并非单纯为了外观考量，握持区域的收腰弧度刚好匹配成年人手指捏持的发力角度，插拔时手指与壳体的接触摩擦力足够，不需要过度用力就能完成插合与拔出动作，同时壳体尾部的出线位置做了渐扩式的应力释放结构，电源线弯折时的应力会分散在更长的胶层接触段，不会集中在出线口的单点位置，大幅降低电源线根部断线的常见故障概率。从安装边界来看，插销的中心距、伸出长度、直径参数完全匹配对应制式插座的铜套尺寸公差，插合后插销与铜套的同轴度偏差控制在合理范围内，不会出现插合卡顿、接触虚接的问题；壳体的最大外轮廓尺寸经过校核，插入墙面插座后不会遮挡相邻的插座插孔，避免多设备同时使用时的空间干涉。

　　内部结构设计上，插销与内部导线的连接位置预留了足够的压接空间，压接区域的壳体内部做了定位筋，装配时压接端子不会出现偏移，同时壳体内部的隔筋将火线、零线的连接端完全分隔，避免极端情况下的内部爬电风险；壳体合模面的位置选在插销根部的环形台阶处，合模后缝隙不会出现在握持区域，既提升了握持的手感，也能减少缝隙处积灰、进水的风险。设计过程中还考虑了不同使用环境的适配性，壳体的外表面做了细微的磨砂纹理处理，干燥环境下握持不易打滑，潮湿环境下操作也能有足够的摩擦力；插销的端面做了小角度倒角，插入插座时能自动导正位置，即使插孔有轻微的位置偏差也能顺利插合，不需要反复调整插头角度。

　　从结构强度的角度，壳体壁厚经过反复校核，日常跌落、挤压时不会出现壳体开裂的问题，同时壁厚均匀性控制在合理公差范围内，注塑生产时不会出现缩痕、翘曲的成型缺陷，适合批量注塑加工。出线位置的内孔尺寸匹配常规电源线的外径，装配时防水胶圈的安装槽位置精准，压紧后能实现出线位置的密封，满足日常使用场景下的防泼溅需求，不需要额外做灌封处理就能达到基础的防护等级。插销的材质选用导电性能优异的铜合金，表面做镀镍处理，长期使用不会氧化发黑，接触电阻始终保持在较低水平，避免大电流通过时出现接头发热的问题；插销与壳体的嵌合位置做了滚花处理，注塑时塑料材料会填充到滚花的凹槽内，插销受到轴向拉力时不会出现松动、脱出的问题，能承受远高于标准要求的拉拔载荷。
