带安装孔位的折弯型金属连接固定支架

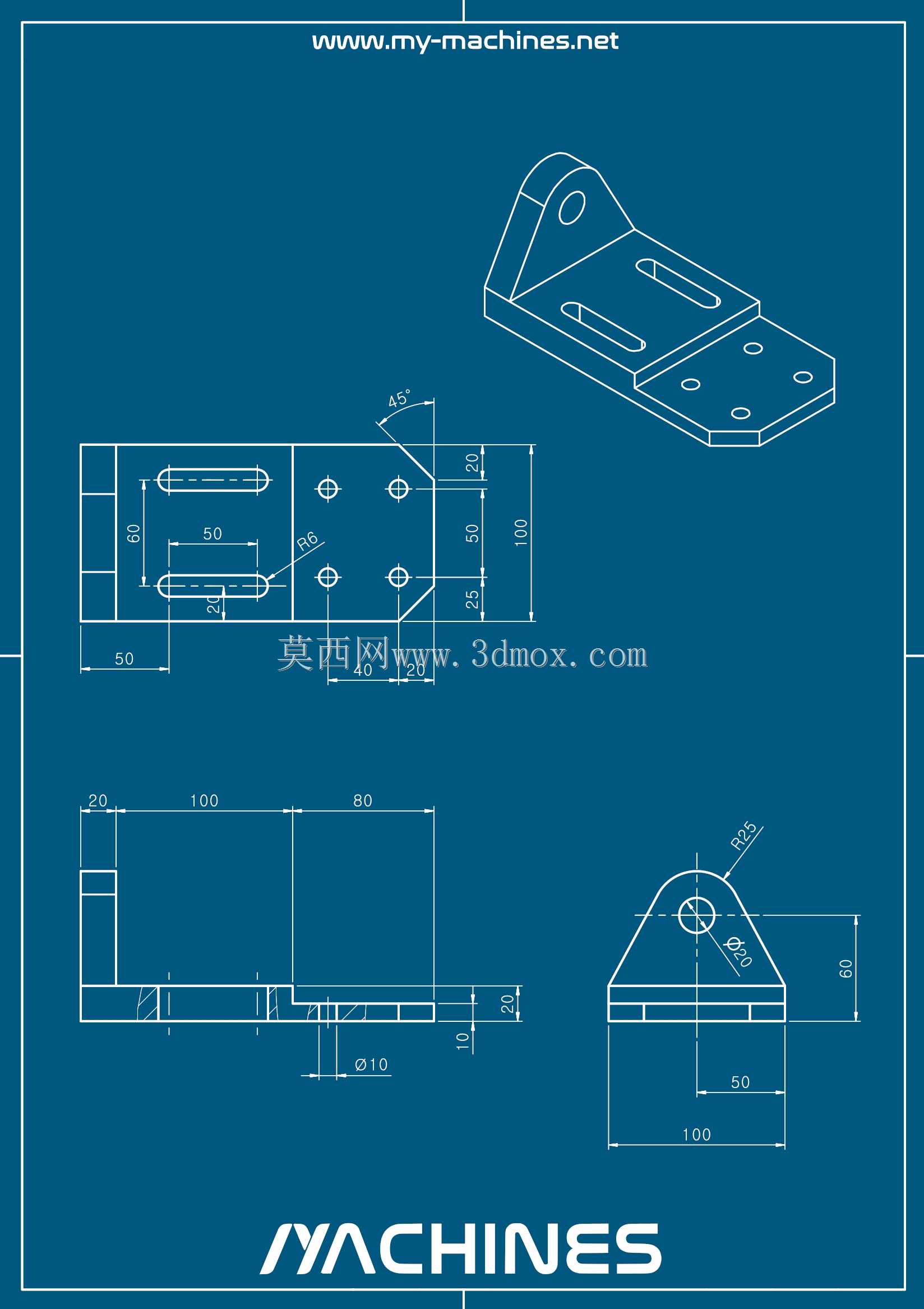

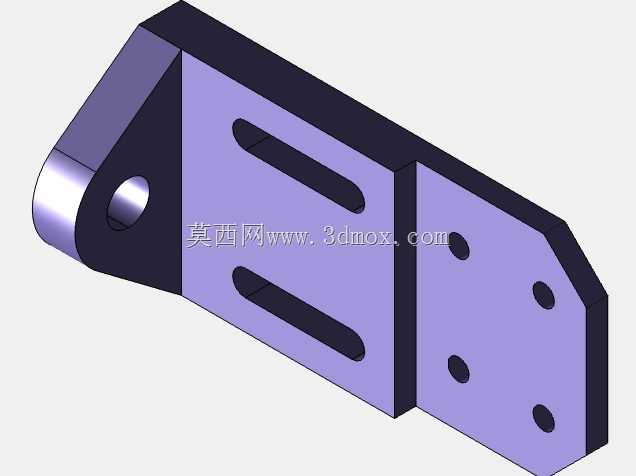

　　该类折弯型金属连接固定支架，广泛应用于工业电控柜内部元器件安装、小型机电设备的构件拼接、自动化生产线的辅助定位支撑场景中，核心作用是实现两个不同安装面的构件转接固定，弥补安装面之间的高度差、角度差，避免不同构件直接硬连接带来的应力集中问题。从结构设计来看，支架整体采用钣金折弯工艺成型，主体分为水平安装基面与垂直折弯连接面两个核心部分，水平基面开设多组不同规格的安装孔，其中长圆孔设计用于适配安装过程中的位置公差，允许装配时沿孔长方向做小幅位置调整，降低现场安装的对位难度；圆形通孔则用于精准定位，搭配螺栓紧固后可限制支架的横向窜动，保证连接后的结构稳定性。

　　垂直折弯面的顶部设置带圆弧过渡的挂接结构，可实现快速挂装预定位，在批量装配作业中能大幅减少人工托举对位的时间，提升装配效率。从尺寸边界来看，支架水平安装段总长度控制在100mm范围内，宽度方向尺寸为60mm，折弯高度为25mm，所有安装孔的孔位公差均按照IT12级精度设计，既满足通用五金配件的互换性要求，又不会过度提升加工成本。折弯处采用R2的内圆角过渡，避免钣金折弯过程中出现应力开裂问题，同时去除所有锐边毛刺，防止装配过程中划伤操作人员或线缆绝缘层。

　　在实际选型应用中，该支架可适配厚度2mm以内的冷轧钢板、304不锈钢板加工，表面可根据使用场景选择镀锌、喷塑处理，普通工业环境下采用镀锌处理即可满足防锈要求，在潮湿、有腐蚀性气体的环境中则选用304不锈钢材质无需额外表面处理。设计过程中重点考量了安装兼容性，长圆孔的长度设置为20mm，可覆盖±5mm的安装位置偏差，适配不同厂家生产的同类型元器件安装孔位差异，无需针对不同品牌的元器件单独设计转接支架，减少备品备件的种类。

　　支架的承重能力按照静态载荷15kg设计，通过折弯处的加强结构（本方案中依靠折弯边自身的结构强度实现，无需额外焊接加强筋），在额定载荷下形变量不超过0.1mm，保证被固定元器件的位置精度，尤其适用于对安装位置精度有一定要求的小型传感器、电源模块、接线端子排等部件的固定。在装配逻辑上，可先通过垂直面的挂接结构将支架临时挂在设备框架的预设卡槽上，调整好水平位置后再紧固水平基面的固定螺栓，单人即可完成全部装配作业，无需额外辅助人员配合，适配流水线批量装配的作业节奏。针对不同的安装场景，该支架的孔位可做小幅调整，比如需要固定线缆时可在水平基面预留扎带孔，需要接地时可在其中一个安装孔旁设计接地标识凸台，保证接地连接的可靠性。整体结构无复杂曲面，所有特征均可通过钣金下料、折弯、冲孔三道常规工序完成加工，加工工艺性好，适合批量生产，加工过程中材料利用率可达85%以上，有效控制生产成本。
