电源变压器用钣金结构通风面板

　　在电源变压器的整机结构设计中，通风面板是兼顾壳体防护、内部热量散逸与安装适配的关键结构件，这类钣金结构件的设计合理性，直接影响变压器长期运行的温升控制水平与壳体装配的可靠性。从实际应用场景来看，这类通风面板多安装在油浸式或干式电源变压器的壳体侧部，对应内部绕组、铁芯的发热集中区域，既需要阻挡外部杂物、飞虫进入变压器壳体内部造成绝缘故障，又要保证壳体内外的空气流通通道顺畅，避免内部热量积聚导致绕组绝缘老化加速，影响设备的使用寿命。

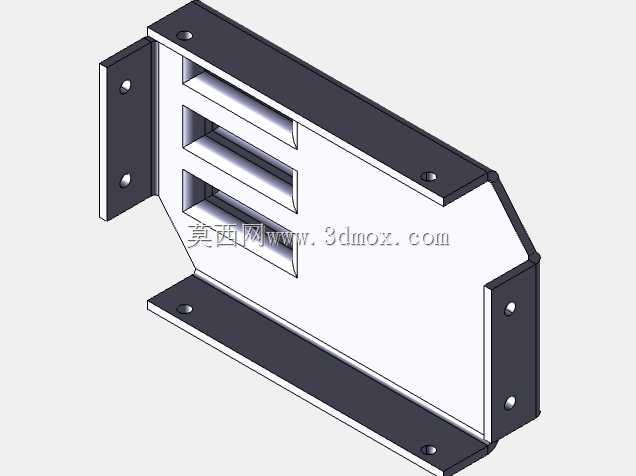

　　从功能特性上看，这款通风面板采用一体化钣金折弯成型结构，整体为带折边的盒式适配结构，三个侧边均设计有带安装孔的固定折边，折边与面板主体为整板折弯加工，无额外焊接拼接结构，既减少了加工工序，也避免了拼接焊缝带来的形变与防腐隐患。面板主体上开设的三条平行横向通风槽，槽口采用冲压成型，边缘做了去毛刺处理，槽道的通风有效面积经过匹配计算，能够对应变压器额定功率下的散热风量需求，保证热空气可以顺着槽道顺畅排出壳体，同时槽道的折弯翻边结构可以提升面板整体的结构刚度，避免薄钣金在运输、安装过程中出现凹陷变形。

　　设计思路上，这款面板充分考虑了钣金加工的工艺性，所有折弯处的内R角均匹配常规钣金折弯模具的参数，不需要定制特殊刀具即可完成加工，安装孔的位置度公差控制在±0.2mm范围内，能够与变压器壳体上的预装螺柱精准对位，减少现场安装的调整工作量。面板的非安装侧采用斜切收边结构，并非规则矩形，这一设计是为了适配变压器壳体侧部的异形安装边界，避开壳体上的接线端子安装位、加强筋凸起结构，保证装配后无干涉缝隙，同时斜切结构也能引导热空气沿斜向流出，避免直吹相邻的接线部件造成积灰。

　　从安装边界与尺寸适配来看，这款通风面板的三个固定折边分别对应壳体的侧壁、底架与端板三个安装面，每个折边上的安装孔均为圆形通孔，适配M5规格的标准紧固件，孔位距离折边边缘的距离满足钣金件的边距要求，不会出现安装时板材开裂的问题。面板整体的安装深度、折边高度均匹配对应型号电源变压器的壳体壁厚与安装腔深度，装配后折边与壳体表面完全贴合，无突出结构，不会影响变压器整机的外部尺寸兼容性，也不会在运输过程中与外包装、相邻安装部件发生刮碰。在实际选型应用中，这类通风面板需要匹配变压器的壳体安装位尺寸、额定散热需求来选用，若应用在高粉尘环境下，还可在面板内侧加装防尘滤网，滤网可通过折边上的预装卡扣位固定，不需要额外在面板上钻孔，兼顾不同使用场景的适配性。
