多槽带轮式工业传动滑轮三维设计

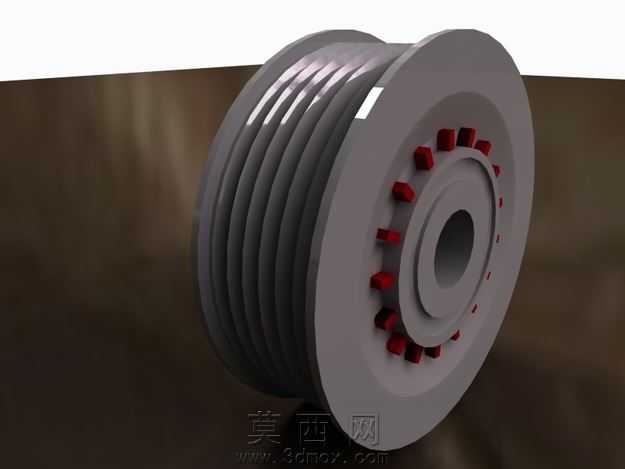

本滑轮模型采用三维参数化建模方式完成，整体遵循工业传动部件的实际设计逻辑构建，建模过程中先以旋转特征生成滑轮的基础轮体轮廓，精准还原多楔带适配的多道环形轮槽结构，每道轮槽的槽角、槽深、槽间距均参照通用传动带轮的标准参数设置，保证轮槽与传动带的配合贴合度。轮体侧面的辐板区域采用轻量化结构设计，沿圆周均匀排布的红色凸台为轮体的加强定位结构，建模时通过环形阵列特征完成均匀排布，既保证辐板的结构强度，又能降低轮体整体自重，减少传动过程中的转动惯量。中心轴孔部分按照标准传动件的装配要求设计，预留了与传动轴配合的安装基准面，轴孔周边的环形凸台做了加厚处理，提升轴孔位置的抗挤压、抗磨损性能。材质渲染阶段，轮体主体采用深灰色哑光金属材质，还原铸铁类传动轮的真实质感，表面添加细微的磨砂纹理与金属颗粒质感，避免渲染效果过于塑料化；侧面的定位凸台采用醒目的红色哑光工程塑料材质，与深色轮体形成清晰的视觉区分，既还原实际产品中不同部件的材质差异，也能让模型的结构层次更清晰。渲染时采用柔和的侧方打光方案，主光源从轮体斜上方照射，清晰勾勒出轮槽的轮廓层次与辐板的结构细节，辅助光源补充暗部亮度，避免轮体底部与轴孔内部出现死黑区域，背景采用低饱和度的暗调渐变背景，突出滑轮主体的结构特征。设计过程中充分考虑滑轮的实际使用场景，轮槽的排布方式适配多楔带传动需求，可传递更大的传动功率、降低传动过程中的打滑概率，辐板的均匀减重结构在保证结构强度的前提下优化了轮体的动平衡性能，减少高速转动时的振动问题，整体模型结构完整，各部分特征清晰，可用于传动机构的装配演示、五金配件的产品展示等场景，建模过程中所有特征均保留可编辑参数，可根据实际使用需求调整轮径、槽数、轴孔直径等核心参数，适配不同的传动设计需求。
