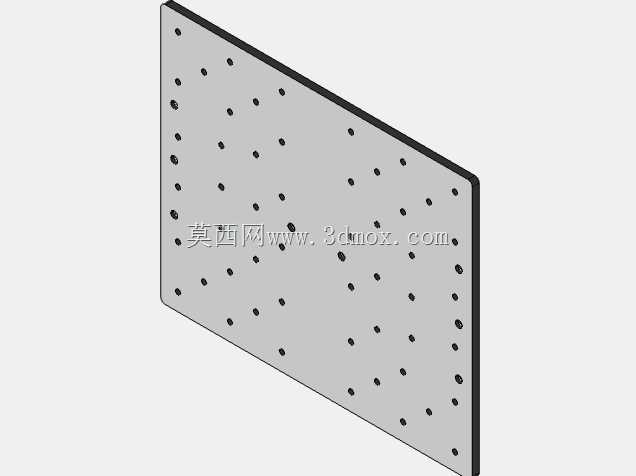

Genmitsu3030Pro数控雕刻机工作台板结构

　　在桌面级数控加工场景里，这类多孔结构的床身台板是小型雕刻设备的核心承载基础，日常做软金属打样、亚克力切割、PCB制版、小型木质工件雕铣的时候，所有加工载荷最终都会传递到这块台板上，它的平面度、孔位精度直接决定了最终加工件的尺寸公差。很多个人DIY玩家或者小批量打样的工坊，在升级原有Genmitsu3030Pro设备的时候，最先动的就是这块台板——原厂标配的台板厚度偏薄，长时间做吃刀量稍大的铝件加工时，台板中部会出现微米级的下挠变形，反映到工件上就是加工面深浅不一、边缘出现振纹，所以不少人会基于这个基础结构做加厚改型。

　　从设计逻辑上看，这块台板采用的是整面阵列通孔的布局，没有做传统T型槽结构，核心是适配桌面级设备快装快换的使用需求：所有孔位的孔距严格按照通用夹具的安装间距排布，不管是用常规的压板压持工件，还是加装专用的台钳、旋转轴附件，都能直接通过孔位穿螺栓固定，不用像T型槽那样来回调整螺母位置，装夹效率能提升不少。台板的边缘做了窄边加厚的凸台结构，这个结构不是为了增加整体重量，而是给台板和设备机架的连接留出安装定位面——安装的时候只要把凸台卡入机架的定位槽内，就能保证台板和X、Y轴运动平面的平行度，不用反复打表调平，对新手用户非常友好。

　　实际应用中，这块台板的安装边界完全匹配3030系列设备的机架尺寸，长宽方向刚好覆盖设备的有效加工行程，不会出现台板过大干涉Y轴前后运动、或者台板过小导致大尺寸工件没法装夹的问题。台板上的所有通孔都做了正反面倒角处理，一方面是避免穿螺栓的时候螺纹被孔边毛刺刮伤，另一方面也能减少应力集中，防止台板在长期受夹紧力的情况下孔位周边出现裂纹。如果要基于这个结构做加厚改型，只需要保留原有孔位的相对位置、边缘凸台的定位尺寸，把板厚从原有尺寸增加到10mm或者12mm，就能大幅提升台板的刚性，改型后的台板可以承受更大的吃刀量，加工铝合金的时候主轴转速提到合适区间也不会出现明显振颤。

　　不少做小批量零件加工的用户，还会在这块台板的基础上加装定位靠山：利用台板边缘的一排孔位固定条形靠山，批量加工同尺寸工件的时候，只要把工件靠在靠山上就能快速定位，不用每次都对刀找原点，能节省大量辅助时间。还有用户会在台板表面铺一层0.5mm厚的电木板做牺牲层，加工的时候直接下刀到牺牲层，不会刮伤原厂台板的表面，用一段时间换掉牺牲层就行，台板本身的平面度能长期保持。要注意的是，安装台板的时候所有固定螺栓的锁紧扭矩要保持一致，要是某几个螺栓拧得过紧，会让台板出现内应力变形，哪怕台板本身厚度足够，也会出现平面度超差的问题，一般锁紧扭矩控制在8N·m左右就足够，既能保证台板和机架连接牢固，又不会压出台板变形。

　　从结构优化的角度看，这个基础台板的设计留足了改型空间，没有做一体化的加强筋结构，用户可以根据自己的加工需求在台板背面加装加强筋或者铝型材支撑，进一步提升刚性，也不会和原有设备的其他部件产生干涉。比如经常做钢件微雕的用户，可以在台板背面沿Y轴方向加装两根2020铝型材，把台板的支撑跨距缩小，就能大幅降低台板的受力变形量，改造成本很低，但是刚性提升效果非常明显。日常维护的时候，要定期清理台板孔位里的加工碎屑，要是碎屑堵在孔里，装夹螺栓的时候没法拧到底，会导致工件装夹不牢，加工的时候出现工件移位的问题，清理的时候用高压气枪顺着孔位吹就行，不要用尖锐的锉刀去捅孔，不然会刮伤孔壁影响螺栓的配合精度。
