木模加工用镂铣作业装置结构设计

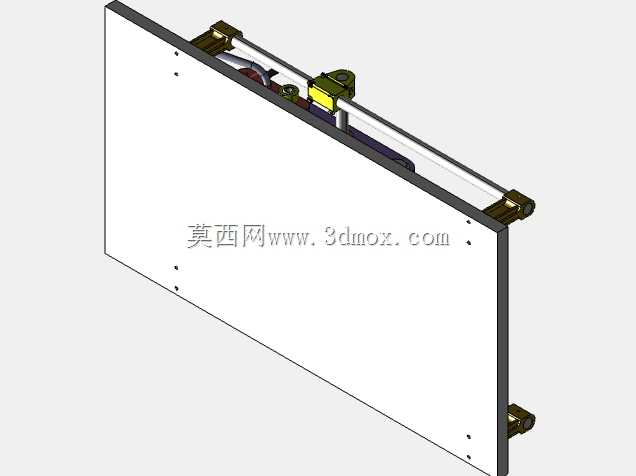

　　在铸造木模、工艺木构件的小批量加工作业场景里，这类镂铣作业装置主要承担平面修刨、型面粗铣的工序任务，区别于大型固定式木工机床，该装置可灵活适配不同尺寸的待加工木模坯料，不需要将坯料吊装固定到大型机床工作台，就能完成局部的刨削修整作业，大幅降低大尺寸木模加工过程中的转运、装夹成本。从实际作业需求出发，该装置的设计核心围绕便携装夹、平稳走刀两个核心目标展开，整体采用跨架式结构布局，两根平行的光轴导轨作为走刀支撑，横跨在待加工木模的上方，两端的夹持座可以根据木模的宽度调整开合范围，适配不同幅面的平板类木模加工需求，导轨上搭载的切削执行组件可以沿着光轴做直线往复运动，切削组件的进给深度可以通过侧面的调节旋钮微调，单次走刀的刨削深度控制在0.1到0.5毫米区间，避免单次进刀过深导致木模表面崩茬、或者切削阻力过大卡刀。

　　从结构细节来看，两端的夹持座采用快速压紧结构，不需要额外的螺栓紧固，扳动压紧手柄就能将整个装置固定在木模的侧边，装夹完成后导轨的平行度误差控制在0.02毫米每米范围内，保证走刀过程中切削组件不会出现偏斜，加工后的平面度可以满足铸造木模的尺寸精度要求。切削组件的动力安装位预留了标准的刀具装夹接口，可以适配不同刃径的镂铣刀、平刨刀，根据加工面的粗糙度要求更换对应刀具，粗加工时选用多齿平刨刀可以获得更高的走刀效率，精加工时换上螺旋刃镂铣刀就能得到更光滑的加工表面，不需要二次打磨。

　　安装边界方面，该装置的最小适配加工宽度为200毫米，最大可扩展到1200毫米，完全覆盖常规铸造木模的平板类构件加工尺寸，导轨自身的长度根据最大加工幅面做了冗余设计，切削组件的行程比最大加工宽度多出50毫米，保证走刀到边缘位置时不会出现切削不到位的死角。装置整体的自重控制在8千克以内，单人即可完成搬运、装夹、调整的全流程作业，不需要额外的吊装辅助设备，在木模加工车间的零散修模作业、小批量木构件加工场景里，相比固定式平刨床有更强的场景适配性。

　　设计过程中针对木模加工的木屑飞溅问题，在切削组件的外侧预留了防尘罩安装位，可以外接车间的集中除尘管路，将切削产生的木屑及时抽走，避免木屑堆积在导轨面上影响走刀顺畅度，同时也能改善作业区域的工作环境。导轨表面做了硬质阳极氧化处理，耐磨性能比普通光轴提升三倍以上，长期往复走刀也不会出现明显的磨损沟痕，能长期保持走刀的平稳性。两端夹持座的压紧面贴有防滑橡胶垫，既可以增加装夹的摩擦力，避免作业过程中装置移位，也能防止压紧力过大损伤木模的侧边表面。

　　在实际使用过程中，作业人员只需要将装置两端卡在木模的对应侧边，调整好切削深度，推动切削组件沿着导轨匀速走刀，就能完成整幅平面的刨削作业，对于木模上的局部凸起、合模缝错边等缺陷，不需要将整个木模搬运到机床处，直接在装配工位就能完成修整，大幅缩短木模制作、修整的作业周期。切削组件的进给手柄采用人体工学设计，握持时的施力方向与走刀方向保持一致，长时间作业也不会出现明显的手部疲劳，进给阻力经过配重平衡调整，推动时的力度均匀，不会出现卡顿或者窜动的情况，能有效避免因为走刀不均导致的加工面波纹缺陷。

　　针对不同硬度的木材加工需求，该装置的切削组件可以调整转速区间，加工硬木时适当降低走刀速度、提高刀具转速，加工软木时可以提高走刀效率，适配不同材质木模的加工参数要求。整个装置的结构没有复杂的传动部件，日常维护只需要定期给导轨光轴擦拭少量润滑油，检查压紧机构的磨损情况即可，维护成本极低，非常适合木模加工车间、木工实训场地、小型家具加工厂这类场景使用，能有效填补大型固定式木工机床无法覆盖的灵活加工作业需求。
