小型电源变压器绕线骨架结构设计

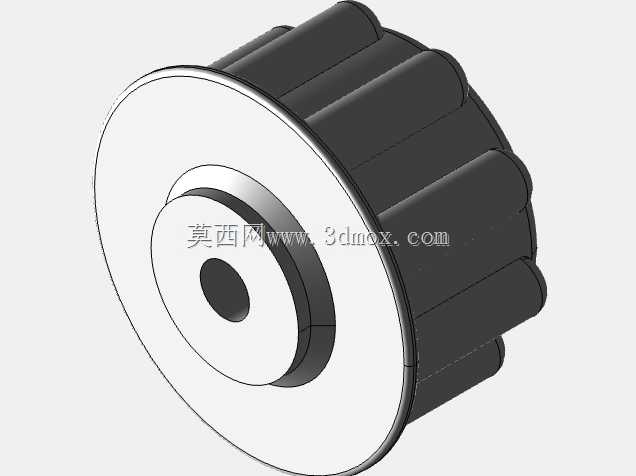

　　绕线区域的外圆周做了等距分布的轴向凸棱结构，这部分设计并非装饰作用，一方面是在绕制漆包线时增加层间的散热间隙，让线圈工作时产生的焦耳热可以顺着凸棱间的空隙向外散出，避免局部积热导致绝缘漆老化；另一方面凸棱的凸起高度刚好对应绕组的最大绕制半径，能在自动绕线机作业时起到限位作用，防止绕线过程中线圈超出设计边界，导致后续插装硅钢片或者磁芯时出现装配干涉。靠近安装端的阶梯凸台是绕组的轴向限位结构，设计时凸台的外径要比内层绕组的最大外径大2到3毫米，这个尺寸差是为了给绝缘胶带、层间绝缘纸留出缠绕空间，同时避免初次级绕组在端部出现爬电距离不足的问题，满足低压电器的绝缘安全要求。在低压小功率电源的电磁转换环节里，这类带轴向安装孔的圆柱型绕线骨架，是工频小容量电源变压器的核心结构载体，日常在消费类电子适配器、小型工控控制板供电模块、教学实验电源装置里都能见到它的身影，承担着固定绕组线圈、隔离初次级绕组、提供安装基准的多重作用。从结构设计逻辑来看，整体采用同轴阶梯布局，中心通孔为安装定位基准，加工时需严格控制孔的圆柱度与同轴度，避免穿入安装轴后出现径向跳动，导致绕组与周边磁路部件产生刮擦。

　　实际选型应用时，需要先确认中心安装孔的直径与设备内部的安装轴径匹配，安装孔的公差建议取H7级，既可以保证装配时的顺畅度，又能避免间隙过大导致工作时出现松动异响。整体的轴向总长度需要匹配对应磁路组件的窗口尺寸，不能超出磁芯的安装空间，否则会出现合盖不严、磁隙过大的问题，直接影响变压器的转换效率。绕线区域的有效轴向长度决定了可绕制漆包线的总匝数，设计时要根据目标输入输出电压、额定电流计算线径与匝数，再反推绕线区的长度是否满足绕线余量要求，通常要留出5%到8%的余量空间，避免绕线最后几匝无法排布。

　　外圆周凸棱的数量与高度也需要结合功率等级调整，功率在5W以下的小规格骨架，凸棱高度取1.5毫米即可满足散热需求，凸棱数量控制在8到12个之间，过多的凸棱会挤占绕线空间，过少则无法起到有效的散热与限位作用。端部的中心凸台除了限位作用，还可以作为初次级绕组出线端的走线依托，设计时可以在凸台边缘预留小的走线缺口，方便漆包线引出后焊接到接线引脚，避免出线处的漆包线被反复弯折导致断裂。在实际装配场景中，这类骨架通常采用绝缘性能优异的工程塑料注塑成型，材料需要具备一定的耐温等级，至少要满足B级绝缘要求，避免长期工作在温升环境下出现结构变形。

　　安装时骨架通过中心孔穿接在固定轴或者磁芯的中心柱上，两端可以通过绝缘挡片或者卡簧进行轴向固定，防止绕线完成后骨架出现轴向窜动。需要注意的是，绕线区域的表面粗糙度要控制在合理范围，过于粗糙的表面可能会刮破漆包线的绝缘层，导致绕组出现匝间短路，过于光滑则可能导致绕线时线圈出现打滑移位，影响排线整齐度。在教学实验场景中，这类骨架也常被用作手工绕制变压器的实操载体，学生可以通过调整绕线匝数、线径来验证不同变比下的输出特性，这时候骨架的结构强度就显得尤为重要，要能承受手工绕线时的拉力而不出现开裂。从三维建模的角度来看，绘制这类结构时需要优先保证同轴度要求，所有回转体特征要围绕中心轴线统一建模，凸棱部分可以采用圆周阵列的方式生成，阵列时要保证每个凸棱的尺寸一致性，避免出现重量不均导致的动平衡问题，虽然这类小型变压器工作转速极低，但结构的对称性依然会影响装配后的整体精度。另外，阶梯凸台的过渡处要做微小的圆角处理，避免应力集中导致注塑成型时出现缩痕，同时也能防止尖锐边角划破绝缘材料。
