迷你手持信号发射装置结构设计

　　在户外作业、现场信号调试、短距信号传输测试这类场景里，便携的手持发射装置一直是一线人员随身配备的实用工具，这类设备不需要固定安装点位，能随操作人员移动到不同作业区域完成信号触发、短距传输的工作，相比固定式发射设备，它的适配场景更灵活，能覆盖临时作业、移动巡检、现场调试这类非固定工位的使用需求。这款迷你手持发射装置的结构设计，完全围绕手持操作的实际使用逻辑展开，首先在握持区域的轮廓处理上，做了贴合手掌自然弯曲弧度的收腰设计，单手握持时手指能自然贴合壳体曲面，长时间持握操作也不会出现硌手、滑脱的问题，壳体边缘全部做了R角过渡处理，没有尖锐棱角，避免日常携带、操作时剐蹭衣物或者划伤手部。

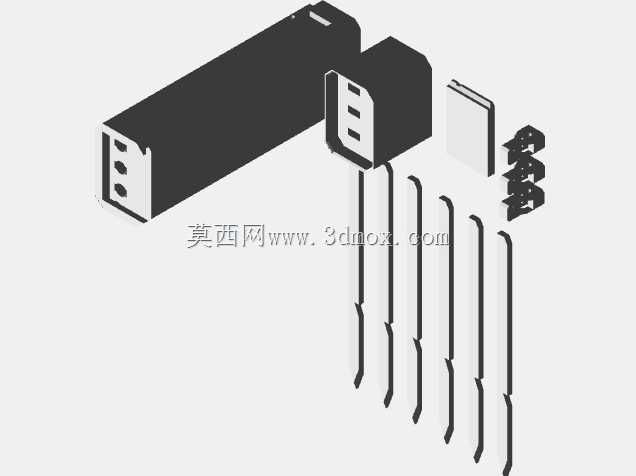

　　结构设计阶段优先考虑了组装与后期维护的便捷性，壳体采用分体式扣合结构，不需要额外的粘接工序，配合内部的定位柱就能完成上下壳体的精准对位，组装时只需要将内部电路模块、触发按键依次卡入预设的安装槽位，再扣合壳体就能完成整体装配，后期如果需要检修内部元件，只需要撬开扣合位就能拆开壳体，不需要破坏整体结构。关于安装与耗材匹配，这款装置的组装需要配套一段长度1.75的打印耗材作为结构连接件，内部用到的五金压簧选用线径0.5、外径4的标准压簧，采购时可以选择长度50的成品压簧，裁切为长度40和10的两段分别对应按键复位、结构顶紧的两个安装位，不需要单独定制非标准弹簧，能大幅降低物料采购的成本与周期。

　　打印制作时需要注意，装置内部的卡扣位、按键活动槽这些结构需要添加支撑才能完成打印，避免打印过程中出现悬空结构塌陷、层间剥离的问题，支撑拆除后需要对活动配合面做简单的打磨处理，保证按键按压、壳体扣合的顺畅度，不会出现卡滞、松动的问题。从功能实现的结构逻辑来看，发射触发按键设置在握持时食指自然触碰的位置，按压行程控制在合理区间，配合压簧的复位力，按压时能获得清晰的反馈手感，不会出现误触或者按压无响应的问题；内部的电路安装槽预留了足够的布线空间，能适配常规的迷你发射电路模块，槽位周边设置了限位筋，能避免设备晃动、跌落时电路模块出现移位，导致接线松脱的问题。

　　在安装边界的处理上，这款装置的整体外形尺寸控制在单手握持的合理范围内，放入工装口袋、工具包都不会占用过多空间，壳体外部没有突出的尖锐结构，日常携带时不会勾挂口袋内衬；所有结构配合的公差设置都适配FDM3D打印的工艺精度，不需要后期做大量的打磨、修配就能完成组装，对于有自制需求的从业者来说，只需要按照结构参数准备对应规格的压簧、打印耗材，就能完成整套装置的制作。实际使用过程中，这款装置的结构强度能满足日常户外作业的需求，壳体壁厚设置在合理区间，日常的轻微磕碰、跌落都不会出现壳体开裂的问题，按键的压簧经过寿命适配，能承受上万次的按压操作，不会出现复位失效、弹力衰减过快的问题。不同于大型固定式发射设备，这款迷你手持装置的结构设计完全偏向便携、易制作、易维护的方向，没有复杂的传动结构或者特殊定制零件，所有用到的五金件都是市面上容易采购的标准件，打印制作也不需要特殊的工业级设备，普通的桌面级3D打印机就能完成所有结构件的制作，非常适合一线作业人员根据自身使用需求做小范围的结构调整，比如调整握持区域的弧度、增减外部的功能挂点，来适配不同的使用习惯。
