七组叠合式碟形弹簧组结构设计

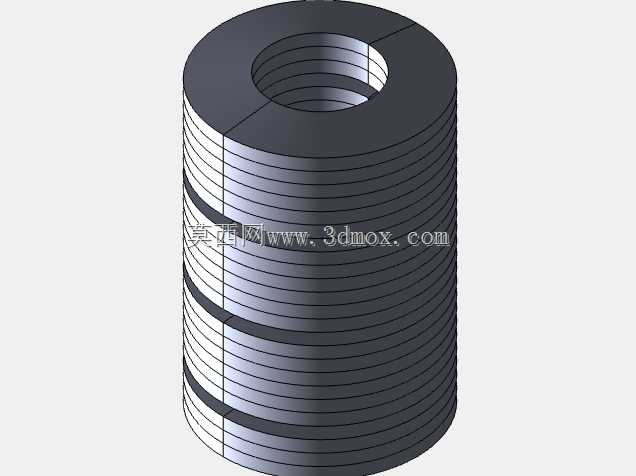

　　在重载缓冲、行程补偿类机械结构的设计选型中，碟形弹簧组是应用频率极高的弹性储能元件，不同于常规圆柱螺旋弹簧的线性刚度特性，叠合组合的碟形弹簧能够在极小的安装空间内提供极高的承载能力，同时可通过不同的叠合、对合组合方式调整整体刚度曲线，适配不同工况下的载荷与变形量需求。本次设计的碟形弹簧组采用7组叠合结构，单组包含3片同向叠合的圆盘簧片，总计21片碟形簧片，单片簧片的核心尺寸参数为外径5mm、内径2.5mm、单片厚度0.3mm，自由状态下单组叠合高度0.45mm，整体组合后可满足小空间内的大载荷缓冲需求。

　　从实际应用场景来看，这类小尺寸叠合碟形弹簧组常被用于精密紧固件的防松结构、微型液压阀的阀芯复位、精密轴承的预紧结构、小型离合器的过载保护环节，以及电子接插件的接触压力补偿结构中。在螺栓防松场景下，叠合碟簧能够在螺栓受振动出现微小松动量时，依靠自身的变形补偿维持足够的预紧压力，避免螺纹连接副出现松脱失效；在精密轴承预紧场景中，这类小尺寸簧组可以抵消轴承运转过程中因温升产生的轴向热膨胀量，避免轴承出现卡滞或预紧力过载的问题，同时能够吸收主轴运转时的微小轴向振动，提升旋转精度。

　　设计过程中首先需要明确单片碟簧的刚度特性，根据碟形弹簧的设计计算规范，无支撑面碟形弹簧的载荷变形曲线与锥高和厚度的比值直接相关，本次选用的单片簧片锥高与厚度比值为0.5，属于刚度线性度较好的区间，叠合组合后整体载荷为单片簧片同变形下载荷的3倍，整体变形量为单片变形量的7倍，能够在0.3mm的总变形行程内提供稳定的弹性力输出。建模过程中需要严格控制每片簧片的同轴度，所有簧片的内孔、外圆同轴度公差控制在0.02mm以内，避免叠合后出现偏载导致的簧片局部应力集中，同时每片簧片的上下端面平行度公差控制在0.01mm，保证叠合后各片簧片受力均匀，不会出现单片簧片过载断裂的问题。

　　从安装边界来看，该碟簧组安装时需要配套导向结构，可采用内孔导向或者外圆导向两种方式：采用内孔导向时，导向轴的外径尺寸需要比簧片内径小0.05-0.1mm，预留足够的热膨胀间隙与安装间隙，导向轴表面粗糙度需要达到Ra1.6以下，避免划伤簧片内孔表面导致应力集中；采用外圆导向时，导向套的内径需要比簧片外径大0.1-0.15mm，同样需要保证导向面的光滑度。安装时需要注意簧片的叠合方向，所有同向叠合的簧片需要保持锥面方向一致，避免反向安装导致的刚度特性偏移，同时安装前需要在簧片表面涂抹少量润滑脂，减少簧片之间的摩擦磨损，提升簧组的循环使用寿命。

　　在功能特性层面，该叠合碟簧组相比同尺寸的圆柱螺旋弹簧，承载能力提升4倍以上，安装轴向尺寸仅为同刚度圆柱弹簧的1/3，非常适合安装空间受限、载荷要求高的精密机械场景。同时碟形弹簧本身的刚度具有非线性特性，当变形量达到单片锥高的75%时，刚度会快速上升，能够起到过载保护的作用，避免被连接件出现过载损坏。建模过程中对每片簧片的边缘做了0.03mm的圆角处理，避免锐边在受力时出现应力集中导致的疲劳裂纹，同时所有簧片的厚度公差控制在±0.005mm以内，保证每组簧片的载荷偏差控制在5%以内，满足精密装配的一致性要求。

　　在实际选型应用中，需要根据实际工况的最大载荷、所需补偿变形量来确认簧组的组合方式，本次设计的7组叠合结构适用于总变形量0.2-0.3mm、载荷范围120-180N的工况场景，如果需要更大的变形量可以增加对合的组数，如果需要更高的承载能力可以增加每组叠合的簧片数量。需要注意的是，叠合的簧片数量越多，簧组的阻尼越大，吸收冲击的能力越强，但同时摩擦损耗也会更大，循环使用寿命会相应降低，因此在满足载荷要求的前提下，不宜过多增加单组叠合的簧片数量。
