单缸振荡蒸汽动力装置结构设计

在小型热能动力演示、教学实验以及微型动力输出场景中，单缸振荡式蒸汽装置是极具代表性的结构方案，这类装置摒弃了传统蒸汽机复杂的配气阀组结构，依靠缸体自身的摆动完成进排气切换，整体结构紧凑度远高于同功率等级的常规蒸汽动力单元。从实际应用场景来看，这类结构常被用于小型科普教具、微型船舶动力改装、复古动力模型的动力核心，部分低功率工况下也可作为小型余热回收的动力输出端，适配小功率发电机、微型水泵等负载的驱动需求。

从功能特性层面看，该装置的核心特点在于配气结构与缸体运动的耦合设计，振荡缸体在绕支点摆动的过程中，缸体上的气道会依次与底座上的进、排气口对齐，无需额外设置凸轮轴、挺柱、气门弹簧等配气零件，大幅减少了运动副数量，既降低了加工装配的难度，也减少了运行过程中的故障点。动力输出端采用曲柄滑块结构的衍生形式，将缸体的摆动与活塞的往复运动进行合成，直接将动力传递至输出轴，输出轴端可直接连接带轮、齿轮等传动件，向外输出旋转扭矩。实际运行过程中，蒸汽从进气口进入缸体推动活塞位移，同时带动缸体摆动切换气路，完成做功、排气的循环，整个工作循环的配气相位完全由缸体的摆动角度、气道位置尺寸决定，设计阶段可通过调整气道的开孔位置、角度，匹配不同蒸汽压力下的最佳配气时机，提升动力输出效率。

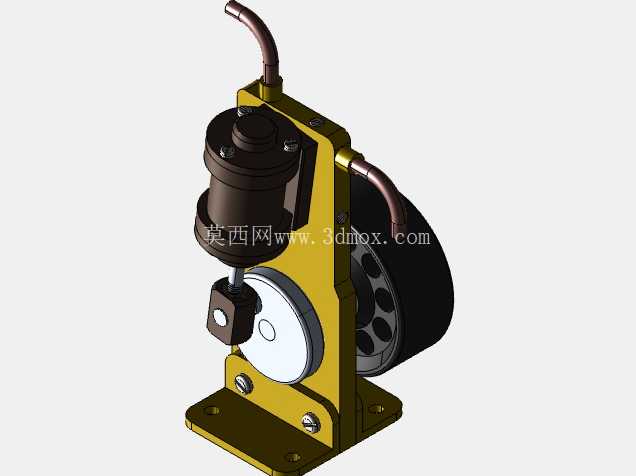

设计思路上，该结构优先考虑了小型化场景下的装配便利性，整体采用层叠式安装结构，底座作为整个装置的安装基准，集成了进气通道、排气通道以及输出轴的支撑轴承位，缸体支架与底座采用螺栓连接，缸体通过铰接轴安装在支架上，活塞连杆组件直接与输出轴上的偏心轮连接，所有零件均可实现拆分加工，无需复杂的专用工装即可完成装配。结构设计阶段充分考虑了密封边界，缸体与活塞的配合面采用间隙配合加密封环的结构，铰接轴位置设置了密封垫片，避免蒸汽泄漏导致的动力损失，同时所有运动副的润滑点位均预留了注油空间，可在不拆解主体结构的情况下完成日常维护。

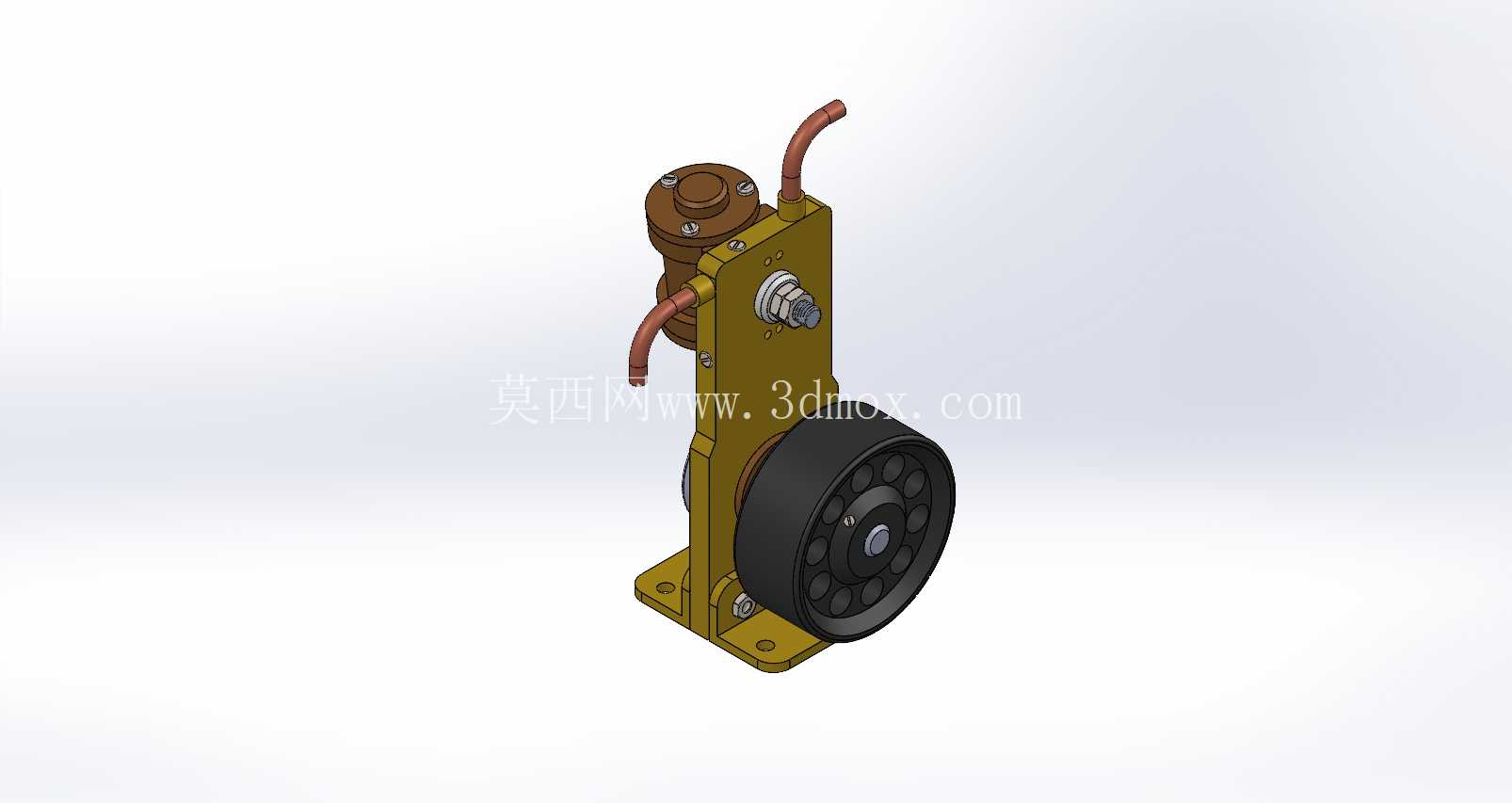

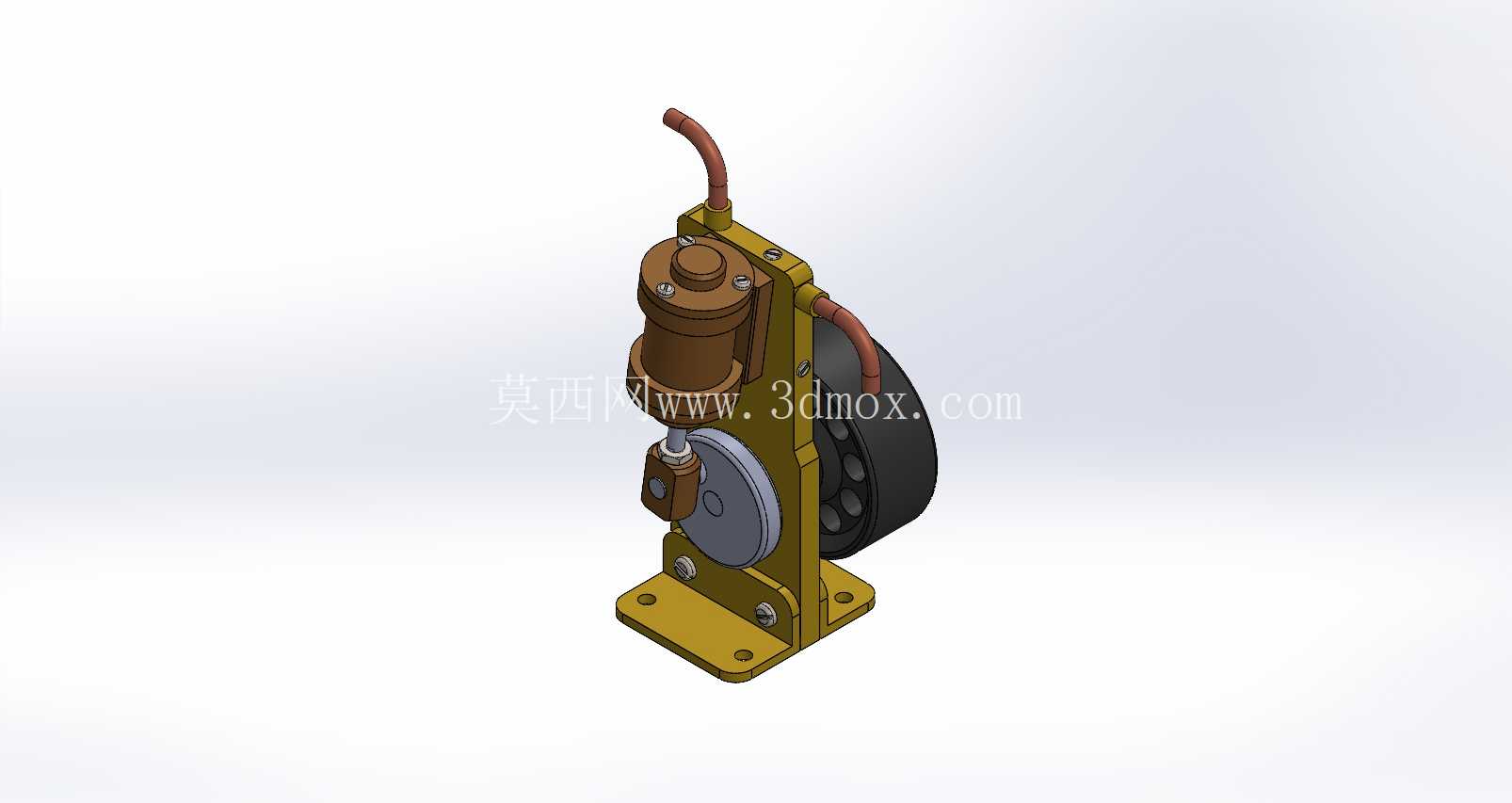

从外形尺寸与安装边界来看，该装置整体采用立式安装布局，底座为矩形安装板，四个角预留了标准螺栓安装孔，可直接固定在安装平台或者设备机架上，整体重心落在底座安装面的中心区域，运行过程中振动幅度较小，无需额外设置减震结构即可稳定运行。输出轴的伸出端位于装置侧下方，轴端直径、键槽尺寸均适配常规微型传动件的安装标准，可直接匹配市面上常见的小型同步带轮、圆柱齿轮，无需额外加工转接轴。进气接口位于装置上部，采用标准微型管螺纹接口，可直接连接常见的微型蒸汽管路，排气口朝向装置侧方，可直接连接排气管路将废汽导出，避免废汽喷溅影响周边设备。

实际结构验证过程中，该装置的运动干涉检查覆盖了全行程工况，缸体摆动到极限位置时，与支架、底座之间均预留了足够的安全间隙，活塞运行到上止点、下止点位置时，与缸盖、缸底之间也预留了合理的余隙，避免运行过程中出现撞缸问题。所有受力部件的壁厚均经过强度校核，底座支架采用黄铜材质加工，兼顾导热性与结构强度，缸体采用铜质材料降低摩擦系数，输出轴采用不锈钢材质提升抗扭强度，不同材质的搭配既控制了整体重量，也保证了长期运行的结构可靠性。对于建模从业者而言，该结构的建模过程需要重点关注气道的位置精度、铰接点与偏心轮的相对位置关系，这些尺寸直接决定了装置能否正常完成配气循环，建模时需优先保证运动副的配合精度，再进行外观细节的优化，避免因尺寸偏差导致装配后出现卡滞、漏气等问题。
