对开式圆形定位安装连接构件设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875552
  • 对开式圆形定位安装连接构件设计
  • 对开式圆形定位安装连接构件设计

  这款对开式圆形构件的设计初衷,是解决狭小安装空间内环形部件的快速拆装与同轴定位需求,在自动化生产线的旋转工位、小型动力传输单元的轴端固定、输送设备的辊组限位结构中都能见到这类结构的实际应用。不同于整体式环形法兰需要从轴端全程穿套安装的局限,对开式的分体结构可以直接在轴段任意位置完成拼合固定,大幅降低设备后期维护时的拆装工作量,尤其适用于轴上已经装配有其他大型部件、无法从端部套入连接件的场景。

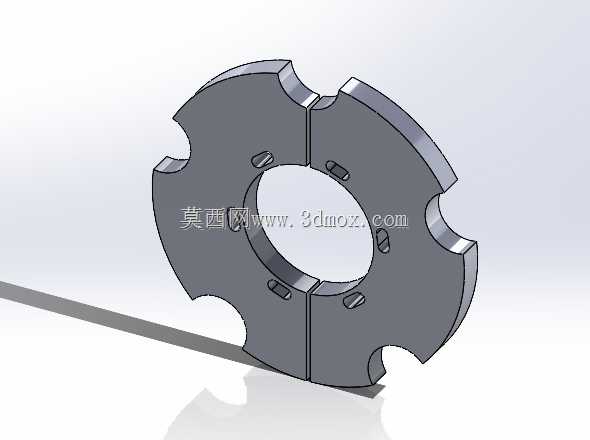

  从结构细节来看,构件整体为对称的两个半环结构,拼合后形成完整的环形主体,内孔为主要的配合定位面,设计时需要根据适配的轴径确定公差带,若用于定心精度要求较高的旋转工位,内孔一般选用H7级过渡配合,若仅做轴向限位使用,可适当放大间隙至H8级降低装配难度。外圆边缘均匀分布的四个内凹缺口,并非随意设计的减重结构,而是对应安装工位的四个凸台定位点,拼合后缺口与工位凸台卡合,能够限制构件工作过程中发生周向转动,避免连接螺栓承受额外的剪切力,这一细节设计能大幅提升连接结构的抗疲劳寿命,减少长期往复载荷下的螺栓断裂风险。

  半环结合面处设计有四个小型矩形卡槽,拼合时可嵌入定位销或者连接卡扣,在锁紧螺栓前先完成两个半环的预定位,避免安装过程中半环发生错位导致内孔圆度超差。这类卡槽的深度一般控制在1.5-2mm,过深会削弱构件整体的结构强度,过浅则无法起到有效的预定位作用,设计时需要结合构件的整体厚度做匹配调整,通常卡槽深度不超过构件壁厚的三分之一。

  安装边界方面,这类构件的轴向厚度需要根据实际承受的轴向载荷计算确定,若用于承受较大轴向推力的限位场景,厚度需要适当增加,同时配套的锁紧螺栓数量也需要对应增加,常规轻载工况下,两个半环结合面处各布置2颗内六角螺栓即可满足锁紧需求,螺栓孔的位置需要避开内孔与外边缘的缺口位置,保证螺栓孔周围有足够的实体材料承受锁紧力。外圆的缺口尺寸需要与安装工位的凸台做间隙配合,单边间隙控制在0.1-0.2mm即可,间隙过大会导致周向定位精度不足,间隙过小则会提升安装对位的难度,甚至在热胀冷缩时出现卡滞无法拆卸的问题。

  在实际选型应用时,需要先确认安装轴段的直径、安装位置的轴向可用空间、以及构件需要承受的轴向与周向载荷大小,再对应调整构件的内外径尺寸、厚度以及缺口的分布位置。如果用于有腐蚀环境的工况,还可以在选材时选用不锈钢材质或者做表面氧化处理,提升构件的环境适应性;如果用于高速旋转的工位,则需要在拼合完成后做整体的动平衡校正,避免分体结构的质量偏差导致旋转时产生振动。这类对开式结构的设计核心,是在保证连接强度与定位精度的前提下,最大程度降低安装与维护的操作难度,相比传统的整体式轴套、法兰类零件,在设备改造、后期运维场景下的适配性更强,不需要对原有轴系做大规模拆解即可完成配件的更换与加装,能够有效缩短设备停机维护的时间,降低产线停摆带来的损失。
