石油井口带T型操作手柄法兰式连接部件

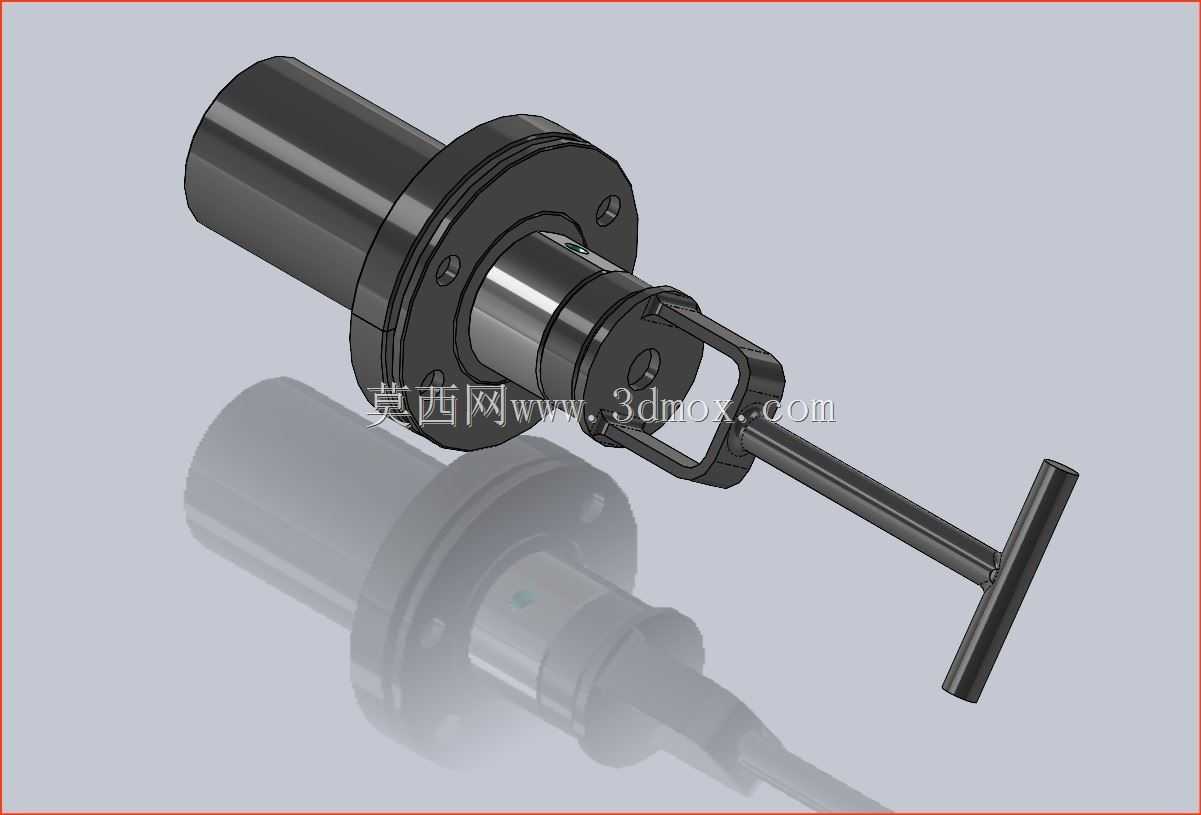

　　该部件应用于陆地及海上石油开采井口作业场景，是井口管汇系统中用于通路启闭、介质通断控制的核心操作构件，适配巴西国家石油公司井口作业的标准化安装接口，可在高压、多介质混杂的井下作业环境中长期稳定运行，承担井口作业段的手动操控、通路切换功能，作业人员可通过端部的T型手柄完成启闭操作，无需额外配套专用工装，适配野外井口作业的快速操作需求。从结构设计逻辑来看，整体采用同轴式布局，左侧圆柱段为插入式密封配合段，外圆面做高精度磨削处理，与井口基座的安装内孔形成间隙配合，配合面设置多道环形密封槽，可适配橡胶或金属密封件的安装，满足高压工况下的密封要求，避免油气介质从安装配合面泄漏。

　　中间段采用圆形法兰安装结构，法兰端面均布多个沉头安装孔，孔位精度按照IT7级公差控制，安装时可通过螺栓将整个部件牢牢固定在井口基座的安装面上，法兰与基座接触面设置环形密封凸台，进一步提升连接后的密封可靠性，法兰盘的厚度经过强度校核，可承受105MPa级别的作业压力，不会在高压工况下出现法兰变形、螺栓断裂的问题。右侧延伸的操作杆采用偏心式锁止结构设计，杆身与内部阀芯通过拨叉结构联动，当扳动T型手柄旋转90度时，内部阀芯同步完成通路的启闭动作，手柄端部的T型结构符合人体工程学设计，操作人员佩戴防滑劳保手套也可稳定施力，操作力矩经过优化，单人即可完成启闭操作，无需借助加力杆，同时手柄与杆身的连接位置设置防脱锁止结构，避免长期操作后手柄出现松脱掉落的问题。

　　从安装边界尺寸来看，左侧插入段的外径与井口基座的标准安装内孔完全适配，插入深度满足密封配合的最小长度要求，不会出现插入过短导致密封失效、插入过长干涉内部其他构件的问题；法兰盘的外径小于井口安装位的周边避让空间，安装时螺栓可从外侧顺利穿入沉头孔完成紧固，不会与周边的管汇、阀门构件产生干涉；右侧操作杆的伸展长度控制在合理范围内，手柄处于最大操作角度时，不会触碰周边的管线、防护栏等设施，满足井口作业的操作空间要求。

　　设计过程中针对不同工况做了冗余考虑，所有外露金属部件均做防腐镀层处理，可抵御井口区域高湿度、高盐雾、含硫化氢介质的腐蚀，延长部件的野外使用寿命；内部运动副均采用耐磨材质制作，操作次数可达万次级别不会出现卡滞、磨损超标的问题；密封结构采用多重冗余设计，即使单道密封出现磨损，后续密封结构仍可保证整体密封性能，避免作业过程中出现介质泄漏引发的安全隐患。在实际作业场景中，该部件可直接替换同规格的老旧井口操作构件，无需对原有井口基座做二次改造，安装流程简单，现场作业人员可在短时间内完成更换作业，大幅降低井口维护的停机时间；操作过程中手柄的转动角度有明确的限位结构，操作人员可通过手柄的朝向直接判断当前通路的启闭状态，避免出现误操作的问题，适配石油开采现场高压力、高风险的作业环境要求。
