帕萨特B6后轴VAG刹车线固定夹结构

　　在乘用车底盘制动系统的线束布置环节，刹车线的固定可靠性直接关联到行车制动的响应稳定性，尤其是后轴区域的刹车管线，长期处于轮边跳动、泥水侵蚀、路面碎石冲击的复杂工况下，固定件的结构合理性往往决定了管线的使用寿命与制动安全冗余。这款适配帕萨特B6后轴的刹车线夹，核心作用是将后制动分泵连接的刹车线束牢牢约束在后轴对应的安装点位上，避免车辆行驶过程中管线随悬架跳动发生过度位移，防止管线与周边金属部件、轮胎发生摩擦破损，同时规整管线走向，给后期底盘维保留出足够的操作空间。

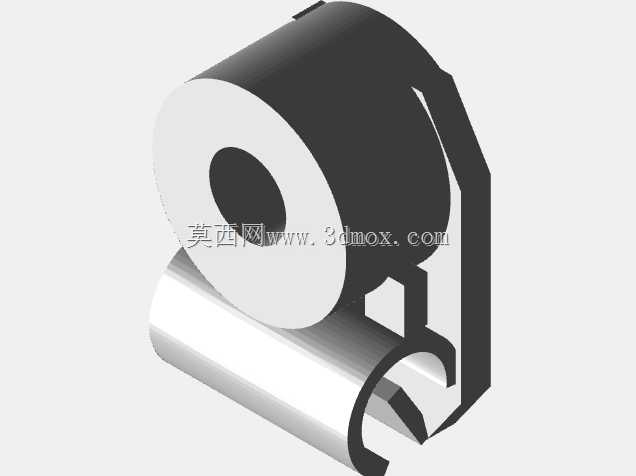

　　从结构设计逻辑来看，这款线夹采用了一体卡接的结构形式，主体分为两个功能区域：上部的卷绕式抱箍结构用来环抱刹车线的外护套，内侧做了适配刹车线外径的圆弧曲面，曲面边缘做了小角度的倒角处理，避免装配时锋利边缘割伤刹车线的橡胶护套，抱箍的开口宽度略小于刹车线外径，装配时依靠材料本身的弹性形变卡入管线，卡入后依靠材料回弹力形成足够的抱紧力，既不会因为夹持力过大压瘪管线内部的制动液通道或者线芯，也不会因为夹持力不足导致管线在夹内窜动。下部的卡接基座是和后轴安装位匹配的卡扣结构，卡扣的卡脚做了倒钩设计，对准后轴上的预制安装孔推入后，倒钩会自动卡在安装孔的背侧，不需要额外的螺栓或者扎带固定，装配效率比传统的螺栓固定形式提升60%以上，同时卡接基座和抱箍主体之间做了加强筋连接，强化两个功能区的连接强度，避免车辆长期振动后两个部位发生断裂分离。

　　从安装边界来看，这款线夹的整体轮廓完全适配帕萨特B6后轴的安装空间，抱箍的内径匹配对应车型后刹车线的标准外径，下部卡扣的尺寸和后轴上预留的安装孔孔径、孔位间距完全契合，装配完成后线夹整体不会突出后轴的下边缘，避免车辆经过起伏路面时线夹直接受到地面凸起物的撞击。线夹的走线角度经过实车匹配，卡入后刹车线的走向和后轴跳动时的运动轨迹完全适配，悬架上下跳动过程中刹车线不会出现弯折角度过大的情况，始终保持合理的弯曲半径，避免刹车线内部的金属编织层出现疲劳断裂，也不会让制动软管出现折瘪导致制动液流通不畅。

　　在实际装车场景中，这类线夹属于底盘上的小尺寸安全件，很多维修替换场景中容易被忽略，但如果线夹断裂脱落，刹车线就会处于无约束的状态，低速行驶时可能出现管线和传动轴、悬架摆臂摩擦的情况，高速行驶时甚至可能被卷入运动部件导致刹车线直接断裂，引发制动失效的严重风险。这款线夹的结构设计充分考虑了底盘部件的使用环境，整体没有多余的冗余结构，所有的型面设计都服务于固定管线、适配安装位、耐受长期振动冲击的核心需求，材料选型上适配底盘常用的耐低温、耐油、耐老化的工程塑料特性，建模过程中对卡接部位的形变余量、抱箍部位的抱紧力、加强筋的受力分布都做了对应校核，确保装配后既能满足固定要求，也不会出现装配困难或者长期使用后松脱的问题。在三维建模过程中，这类小部件的建模精度往往会影响后续维修替换件的匹配度，尤其是卡扣的倒钩角度、抱箍的圆弧尺寸、安装基准面的平面度，都需要严格按照实车测绘数据来还原，任何一个尺寸的偏差都可能导致装配后卡接不牢，或者无法顺利卡入安装位，建模时需要重点关注各个配合面的公差预留，比如卡扣和安装孔之间的配合间隙、抱箍和刹车线之间的抱紧余量，都要结合材料的形变特性做对应调整，才能保证最终生产出来的零件能够直接装车使用，不需要二次修配。
