福特F150皮卡外流场湍流仿真分析模型

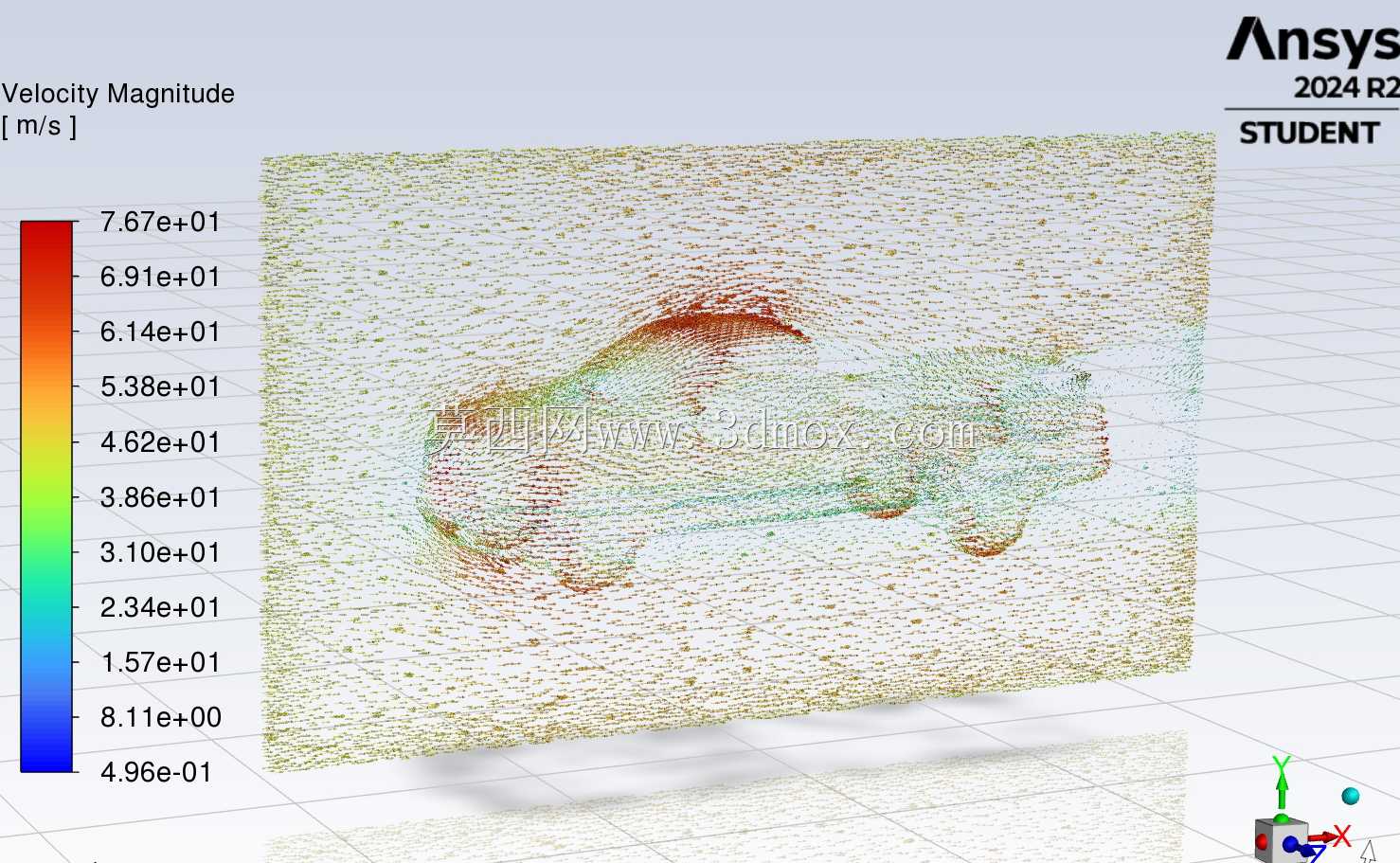

　　在乘用皮卡的整车气动开发流程中，外流场的湍流特性直接关联车辆高速行驶的风阻表现、风噪水平以及高速操稳性能，尤其是开放式货厢的皮卡车型，货厢区域的气流分离、涡旋脱落规律和封闭座舱的乘用车存在本质差异，不能直接套用乘用车的气动开发经验。这套针对福特F-150搭建的k-omega SST湍流仿真模型，核心是还原车辆在不同来流速度下的整车外流场分布，重点捕捉座舱后缘、货厢栏板、车尾区域的气流分离与再附着特性，为整车气动优化提供量化的阻力系数参考数据。

　　从实际工程应用场景来看，这类仿真模型主要服务于整车造型前期的气动选型阶段，不需要制作等比例油泥模型开展风洞试验，就能快速评估不同造型细节对风阻的影响，比如货厢栏板高度、尾门造型、后视镜外形、前保险杠导流结构的调整，都可以通过调整模型边界条件快速计算阻力变化，大幅缩短造型迭代的周期，降低前期开发的试验成本。和其他湍流模型相比，k-omega SST模型在近壁面边界层计算和远场自由流计算之间做了平衡，既能够精准捕捉车身表面附面层的流动分离，也能较好模拟车尾远场的涡旋发展规律，对于皮卡这类存在大尺度分离区的车型，计算结果和风洞试验的吻合度更高。

　　模型搭建过程中，首先按照实车的外廓尺寸建立几何清理后的车身曲面，剔除对整车外流场影响极小的表面细节，比如车门缝隙、标识刻字、细小的外凸结构，避免局部网格质量过差导致计算发散；计算域的设置参考整车气动仿真的通用边界，入口设置在车头前方3倍车长位置，出口设置在车尾后方7倍车长位置，计算域总宽度为5倍车宽，高度为4倍车高，保证车辆周围的气流发展不受计算域边界的干扰。网格划分采用混合网格方案，车身表面附面层设置8层棱柱网格，第一层网格高度满足y+≈1的壁面函数要求，准确模拟近壁面的低速流动；车身周围的核心计算区域采用加密的四面体网格，远场区域网格逐步过渡稀疏，平衡计算精度和求解效率。

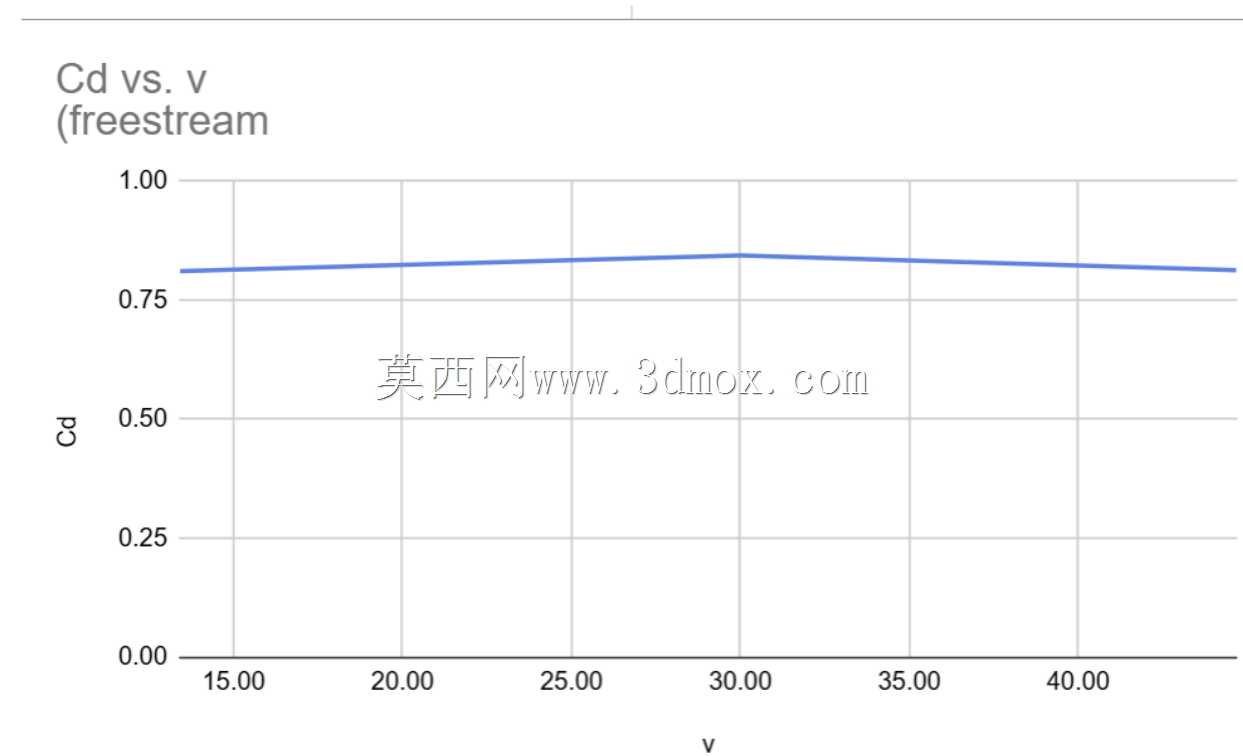

　　仿真计算的来流速度覆盖15m/s到45m/s区间，对应日常城市道路行驶到高速行驶的常见车速范围，地面设置为移动壁面，匹配来流速度消除地面附面层的计算误差，车轮设置为旋转壁面，还原真实行驶状态下的车轮转动对周围流场的影响。从输出的阻力系数随来流速度变化的曲线可以看到，在该速度区间内，整车阻力系数保持在相对稳定的区间，波动幅度很小，说明在常规行驶速度下，车辆外流场的涡系结构没有发生本质性的突变，气流分离点位置基本保持稳定，这一结果也和实车风洞试验的规律一致。

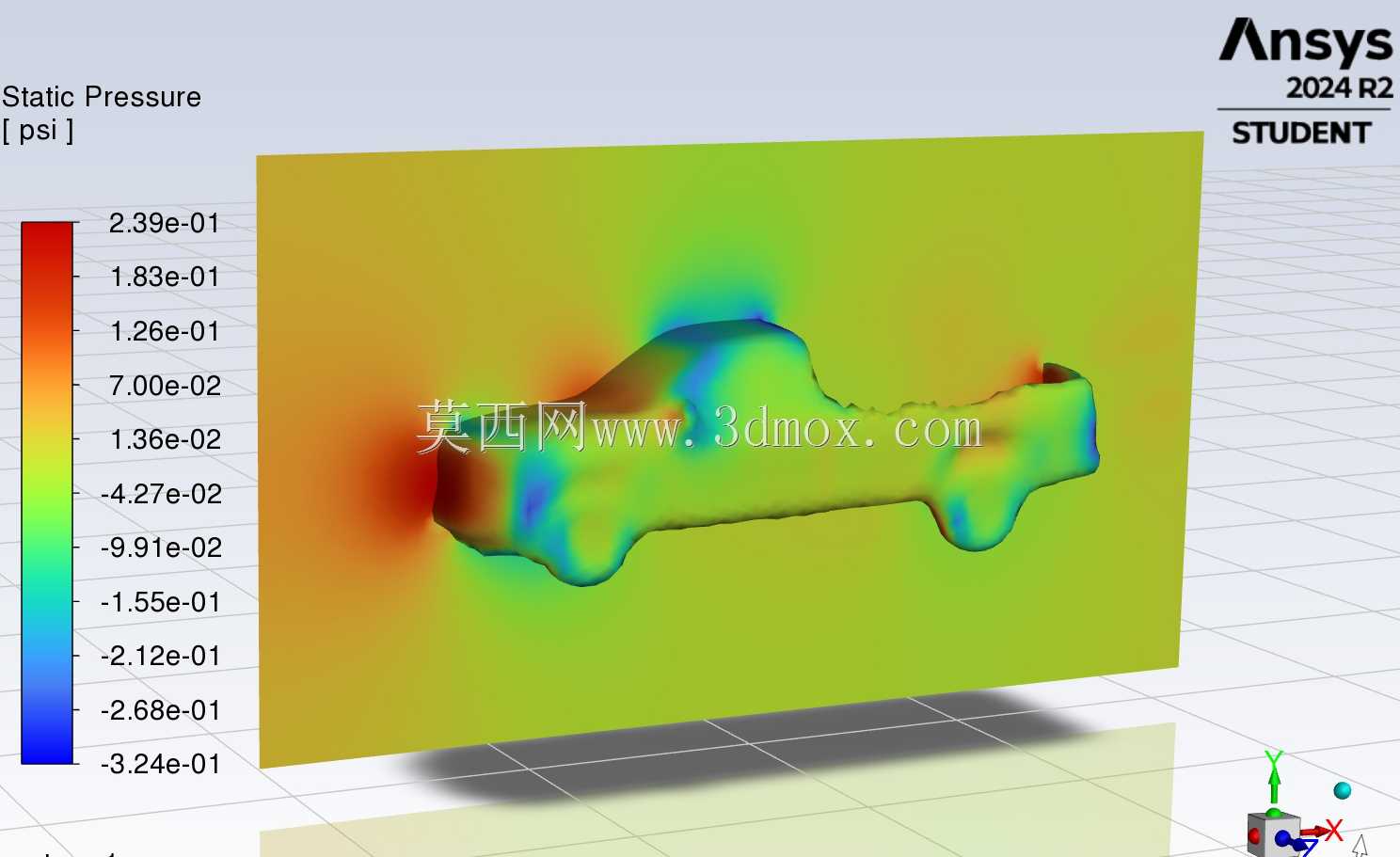

　　在实际工程使用中，这套模型可以快速调整局部造型特征，比如增加货厢尾门的导流结构、调整前保险杠的下导流板角度、修改后视镜的外形曲率，重新计算后就能得到改型后的阻力系数变化量，判断改型方案的气动收益。同时模型输出的表面压力分布结果，还可以为车身覆盖件的结构强度设计提供载荷参考，比如高速行驶下车头区域、前风挡区域的风压分布，直接关联覆盖件的抗凹性能设计要求；货厢区域的脉动压力数据，也能为货厢的NVH性能优化提供输入，评估不同车速下货厢区域的气流激励频率，避免和货厢结构产生共振。

　　需要注意的是，这类仿真模型的计算精度和几何清理程度、网格质量、边界条件设置直接相关，建模过程中需要保证车身曲面的连续性，避免出现微小的几何缝隙导致局部气流计算异常；附面层网格的厚度需要匹配求解的湍流模型要求，否则会导致近壁面的剪切力计算偏差，直接影响阻力系数的计算准确性。对于开放式货厢的皮卡车型，货厢内部的涡旋结构是整车阻力的重要来源，仿真过程中需要对货厢区域的网格做局部加密，准确捕捉货厢内部的大尺度涡旋的发展和脱落规律，才能保证整车阻力计算结果的可靠性。
