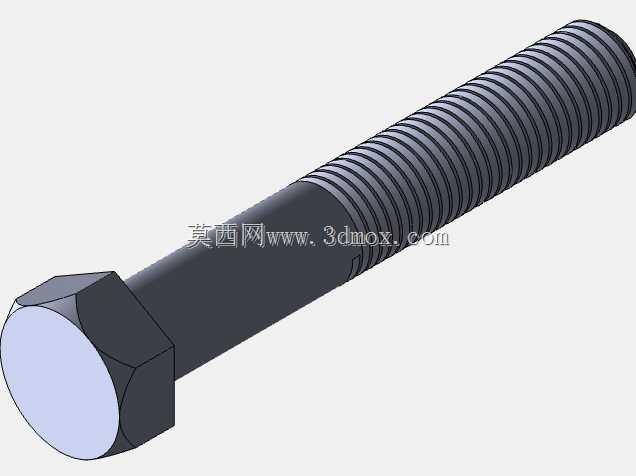

全螺纹六角头外六角螺栓紧固件三维数模

　　这款全螺纹六角头螺栓是机械装配领域应用最广泛的可拆卸紧固连接件之一，从重型工程机械的机架拼接、输变电铁塔的构件锁固，到普通民用设备的壳体装配、工装夹具的零件定位，只要存在需要频繁拆装、对预紧力有明确要求的连接场景，几乎都能看到这类零件的身影。不同于部分螺纹段的半牙螺栓，全螺纹结构的螺栓可以在整个杆长范围内调节螺母的锁紧位置，当被连接件的总厚度存在公差波动、或者需要在连接点叠加调整垫片、密封垫圈的时候，全螺纹结构能提供更灵活的锁紧适配空间，不需要额外计算光杆段的长度是否会超出安装边界，尤其适合多层叠装构件的连接场景。

　　从设计逻辑上看，六角头的结构选型是兼顾拧紧力矩传递与空间适配性的结果：六角形的头部可以用普通开口扳手、套筒扳手、梅花扳手等多种通用工具施加拧紧力矩，相比方头螺栓，六角头在相同外接圆直径下能提供更多的扳手啮合面，在狭小安装空间内只需要60度的扳手转动角度就可以完成一次扳动换位，能适配操作空间受限的安装工位。头部与螺杆衔接处的倒角过渡结构，是为了降低应力集中系数，避免螺栓在承受交变拉载荷的时候，在头杆结合位置出现应力断裂，这也是承受动载荷的连接螺栓必须做的结构细节。

　　建模过程中，螺纹部分的处理需要兼顾工程实用性与数模轻量化需求，如果完全按照真实螺纹的牙型切除建模，不仅会大幅增加文件的三角面数量，在后续装配体调用的时候还会占用过多的系统内存，拖慢大型装配体的旋转、剖切操作效率，因此在非螺纹配合验证的场景下，通常会采用装饰螺纹线搭配简化牙型的方式建模，只在螺纹首尾的几牙做真实的牙型特征，既满足装配干涉检查的需求，也能控制数模的整体大小。螺栓头部的支承面做了平整化处理，没有额外的法兰面结构，使用时需要搭配平垫圈来分散支承面的压应力，避免拧紧的时候螺栓头部压伤被连接件的表面，尤其是当被连接件是铝合金、工程塑料这类硬度较低的材料时，平垫圈的搭配是必不可少的安装工序。

　　从安装边界来看，这类全螺纹六角螺栓的安装预留空间需要同时满足三个维度的要求：首先是轴向的穿入空间，要保证螺栓杆能顺利穿过被连接件的通孔，通孔直径通常比螺栓公称直径大0.5到1毫米，给安装对位留出足够的公差余量；其次是头部的扳手操作空间，要根据所选扳手的类型预留足够的转动空间，比如使用套筒扳手的时候需要预留套筒外径的圆周空间，使用开口扳手的时候需要预留扳手摆转的侧向空间；最后是螺纹啮合长度的边界，螺栓拧入螺母之后，要保证至少有3到5牙的螺纹完全啮合，才能达到额定的锁紧强度，避免螺纹滑牙导致连接失效。

　　在实际的设备运维场景中，全螺纹六角螺栓的检测更换也更为便捷，当螺纹出现局部损伤的时候，可以通过调整螺母的锁紧位置，避开损伤的螺纹段，不需要直接更换整根螺栓，一定程度上降低了设备的运维备件成本。在承受振动载荷的连接场景下，这类螺栓通常会搭配防松垫圈、螺纹锁固胶来使用，避免长期振动下螺母出现回转松脱，保证连接结构的长期可靠性。建模时还原的六角头棱角、螺纹收尾的退刀结构，都是实际生产中必须具备的工艺特征，退刀槽的尺寸直接影响螺纹加工的成品率，没有合理退刀结构的螺栓，在螺纹加工到靠近头部位置时会出现刀具碰撞的问题，无法实现批量量产。
