圆柱螺旋压缩弹簧结构设计展示

　　这类圆柱螺旋压缩弹簧是机械结构里最常用的弹性储能元件之一，日常在各类需要缓冲、复位、储能、测力的场景里都能见到它的身影，小到日常的按压式文具、门锁锁舌复位结构，大到工业设备的减震基座、阀门启闭复位机构、离合器压紧结构、工程机械悬挂缓冲单元，都离不开这类基础弹性零件的支撑。做这类弹簧的三维建模时，首先要明确实际工况的载荷边界，先根据工作行程需要的弹力算出弹簧的刚度，再反推簧丝直径、有效圈数、中径这些核心参数，不能只照着外观画个螺旋扫掠就完事，要考虑实际生产里的卷制工艺、两端并紧磨平的结构要求，不然建出来的模型看着像那么回事，实际加工或者装配的时候就会出问题。

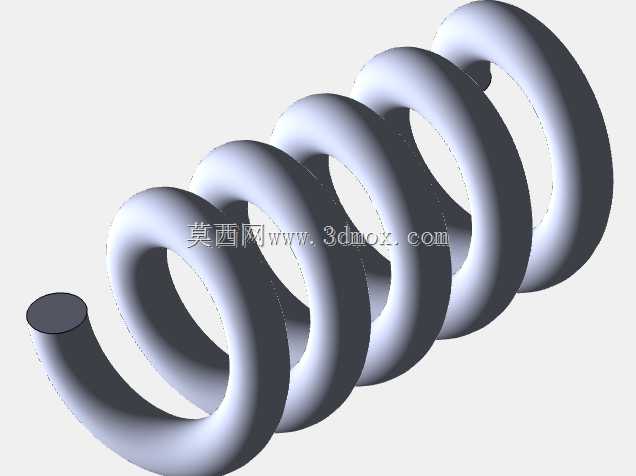

　　从结构上看，这款弹簧采用等节距圆柱螺旋构型，两端做了并紧磨平的支撑圈设计，支撑圈本身不参与弹性变形，主要作用是让弹簧在受压时能保持垂直受力，避免工作过程中出现侧向歪斜，保证弹力始终沿着轴向传递，不会因为偏载导致簧丝局部应力集中提前断裂。建模的时候要注意，螺旋线的生成要匹配实际节距参数，有效圈部分的节距要均匀，过渡到两端支撑圈的时候要做平滑的节距递减，不能出现硬拐点，不然扫掠出来的簧丝会出现应力集中的尖角，和实际卷簧的工艺不符。簧丝的截面是标准圆形，扫掠路径要和螺旋线完全贴合，保证簧丝直径全程一致，不能出现局部粗细不均的情况，这直接关系到后续做有限元应力分析时的结果准确性。

　　实际选型应用的时候，要先确认安装空间的边界，弹簧的自由长度要匹配安装腔的深度，预压量要控制在合理范围，不能压并之后还继续施加载荷，不然会造成簧丝塑性变形，失去弹性功能。安装的时候两端的支撑面要保证平行度，和弹簧轴心垂直，不然工作时弹簧会出现侧弯，相邻簧圈发生摩擦，不仅会产生异响，还会加速簧丝的磨损疲劳，缩短使用寿命。不同工况下对弹簧的材质要求也不一样，普通常温无腐蚀场景用碳素弹簧钢就可以满足需求，有高温要求的场景要选用合金弹簧钢，有腐蚀环境的话还要考虑不锈钢或者表面做防腐处理。建模过程中还要注意弹簧压并时的圈间间隙，有效圈在压并状态下要能完全贴合，不能出现干涉，这就要求在确定节距的时候，要把簧丝直径算进去，保证压并高度符合设计要求，不会因为节距设计过大导致压并时还有残留间隙，或者节距过小导致圈间提前接触影响刚度曲线。另外弹簧的两端磨平长度也要符合工艺规范，一般磨平部分不小于一圈的3/4，端头厚度不小于簧丝直径的1/8，这样才能保证支撑端面有足够的接触面积，安装后不会出现打滑或者歪斜。

　　在做装配设计的时候，要考虑弹簧的导向问题，长径比过大的压缩弹簧工作时容易出现失稳侧弯，这时候要么在弹簧内部加导向杆，要么外部加导向套，导向件和簧丝之间要留合理的间隙，间隙太小会刮擦簧丝表面，加速疲劳损坏，间隙太大又起不到导向作用，一般间隙值取簧丝直径的10%左右比较合适。这类弹簧的刚度和有效圈数成反比，和簧丝直径的四次方成正比，和中径的三次方成反比，调整参数的时候要顺着这个规律来，不要盲目改数，比如需要更大刚度的时候，优先考虑加大簧丝直径，而不是盲目减小中径，不然会导致弹簧的安装空间不匹配。做三维模型的时候，还要把弹簧的旋向考虑进去，普通应用场景下旋向对功能影响不大，但如果是串联组合使用的弹簧，就要采用相反旋向，避免工作时相互卡滞，并联使用的弹簧旋向可以一致，但要注意刚度匹配。
