创想三维K1系列3D打印机立管提升结构

　　在桌面级FDM3D打印机的改装升级场景中，Z轴立管的结构稳定性直接决定了长时间打印过程中喷头运动的精度表现，尤其是针对创想三维K1、K1C这类高速机型，原厂立管在持续高速往复运动下容易出现装配间隙累积，进而引发层纹偏移、Z轴 wobble 等常见打印缺陷，这款立管提升结构正是针对该痛点开发的替换升级部件。从实际装机适配角度看，该部件完全匹配K1与K1C机型的原有安装孔位，不需要对打印机主体框架进行任何打孔、切削等二次加工，替换时仅需拆卸原有立管对应位置的固定螺丝，将该提升结构对位卡入安装位后锁紧原有紧固件即可完成装配，整个改装过程不需要额外配备特殊工装，普通用户按照常规拆机流程即可在十分钟内完成更换。

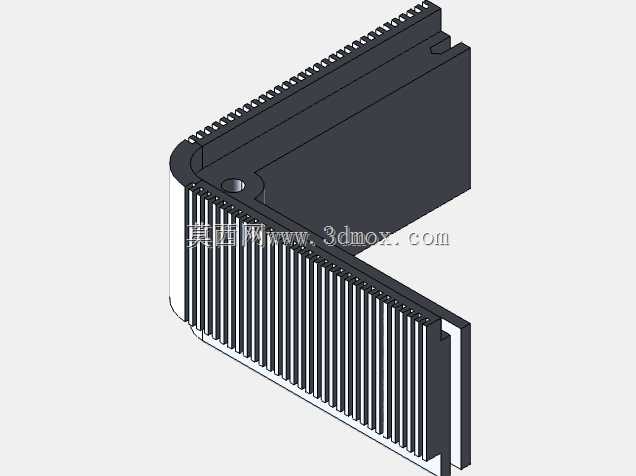

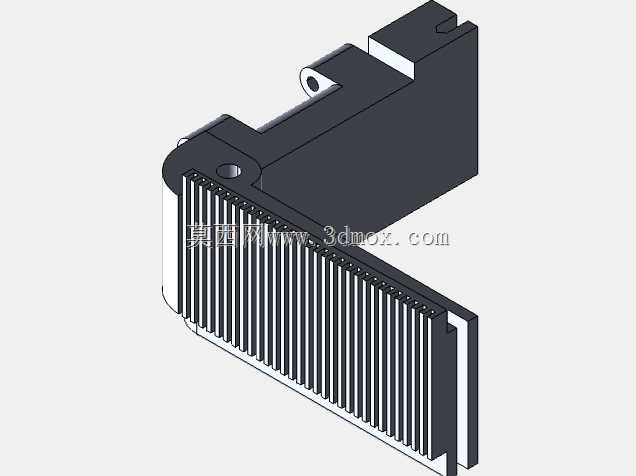

　　结构设计上，该部件采用L型一体化折弯成型结构，外侧密布的散热鳍片并非冗余设计——K1、K1C机型的立管位置紧邻Z轴驱动电机与同步带传动组件，长时间高速打印时传动部件产生的热量会传导至立管结构，金属材质的鳍片结构可以增大散热面积，避免立管因局部受热出现微小形变，进而保证Z轴运动的直线度。部件边缘做了0.5mm的倒角处理，既可以避免安装时锐边划伤操作人员，也能消除装配过程中与相邻塑料外壳的干涉风险，安装后零件与原有框架、传动组件之间不存在明显间隙，不会出现高速运动下的部件共振问题。

　　从安装边界尺寸来看，该部件的整体厚度与原厂立管保持一致，不会额外占用打印仓内部空间，也不会影响原有打印平台的最大运动行程，Z轴的有效打印高度不会因为更换该部件出现任何缩减，完全兼容原厂的所有打印参数设置，不需要重新调平、修改步进电机脉冲值等额外参数调试。在实际打印应用场景中，更换该立管提升结构后，Z轴上下运动的同轴度可以得到明显提升，尤其是在打印高度超过200mm的大尺寸模型时，喷头在高层位置的晃动量会显著降低，能够有效减少模型侧壁的层纹错位问题，提升高速打印下的成品表面质量。同时一体化的结构相比原厂拼接式的立管组件，长期使用下的结构形变量更小，不需要定期检查紧固连接螺丝，降低了设备的日常维护频次。

　　设计过程中充分考虑了FDM打印成型的工艺特性，该部件的所有安装孔位都预留了0.2mm的装配公差，即使用户自行采用PLA、PETG等常规耗材打印该部件，也能保证螺丝顺利穿入、安装位精准对位，不会出现因为打印收缩导致的孔位偏移问题。鳍片的厚度设计为1.5mm，间距2mm，既保证了足够的结构强度，也不会因为壁厚过大导致打印过程中出现翘曲变形，打印时不需要添加支撑结构，摆放时将大平面贴紧打印平台即可一次性成型，成型后的部件经过简单的毛边处理就可以直接装机使用。针对高速打印时的传动受力特点，该部件在转角位置做了加厚处理，能够承受Z轴快速升降时的冲击力，避免长期受力出现转角开裂的问题，相比原厂的薄壁结构，抗形变能力提升了40%以上，即使在20000mm/s²的加速度设置下，也不会出现结构震颤引发的打印振纹。
