Lurrsen船用闭门抑制装置结构设计

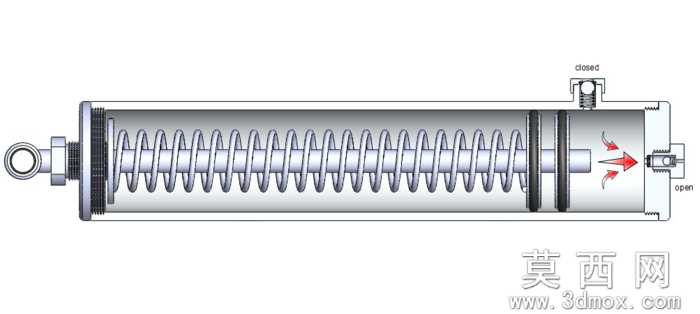

本模型为船用闭门抑制装置，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械设计配合规范，对装置的各个组成部件进行独立建模后完成总装配，所有零件间的配合关系均符合实际运动逻辑，可实现完整的动作模拟验证。模型整体包含执行缸体、联动摆臂、连接基座三大核心模块，执行缸体部分采用柱体结构建模，外表面赋予哑光红色金属漆材质，还原船用设备的防护涂装质感，缸体内部预留了活塞运动的行程空间，匹配缓冲阻尼的结构设计需求；联动摆臂采用弧形弯杆结构建模，赋予哑光银灰色金属材质，模拟铸钢构件的表面质感，摆臂与缸体推杆、门体连接端均设置了铰接配合结构，保证运动过程中无干涉卡滞；连接基座采用直板加定位孔的结构设计，赋予哑光灰白色金属材质，模拟镀锌安装底座的视觉效果，基座上的安装孔位按照标准紧固件尺寸建模，可直接用于后续的安装布局设计。该装置的设计思路围绕船用舱门的使用需求展开，针对舱门开启时快速动作、关闭时缓慢缓冲的使用痛点，采用大流量进气阀配合出口节流的阻尼结构，实现开门阶段无阻碍快速动作，关门阶段通过节流阻尼控制门体闭合速度，避免船用环境下门体快速闭合产生的撞击异响与结构损伤，同时装置内置复位结构，可在门体完全闭合后自动回到初始位置，无需额外手动复位操作，适配船舶航行过程中的颠簸使用场景。渲染阶段采用工作室中性灰背景环境，添加柔和的侧方主光源与顶部补光，清晰呈现装置各部件的结构轮廓与材质质感，对铰接部位、缸体密封部位做了细节强化处理，直观展示装置的运动连接关系，模型可直接用于船用舱门系统的方案验证、结构优化以及教学演示场景，为同类闭门缓冲装置的设计提供可参考的三维结构范本。
