阿尔加维游艇甲板通风泄放装置结构设计

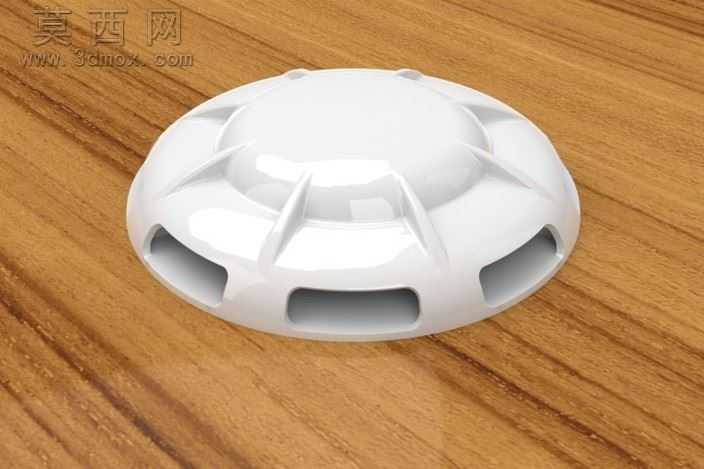

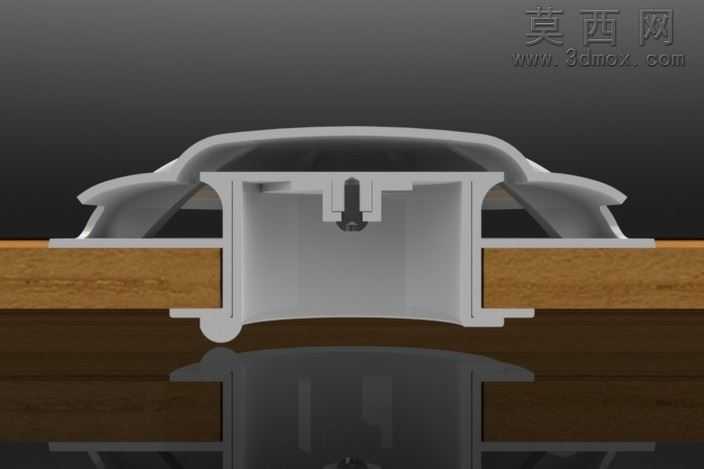

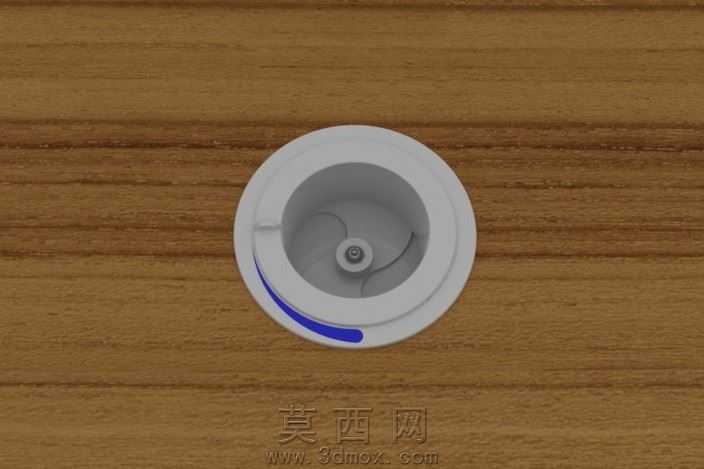

本作品为游艇甲板配套的通风泄放装置优化版本，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保障部件装配逻辑的合理性，对甲板安装位的卡接结构、密封贴合面做了精准的尺寸约束，确保部件能够与常规游艇甲板的安装开孔完美适配，无需额外二次加工即可完成装配。模型渲染阶段采用哑光工程塑料材质表现主体结构，搭配仿真木质甲板材质还原实际安装场景，通过剖面视角的渲染设置，清晰展示装置内部的流道结构、启闭定位结构以及防水挡边的形态，让观看者能够直观理解部件的工作逻辑。材质设定上主体选用ABS塑料对应的材质参数，还原塑件表面细腻的磨砂质感，同时对内部的定位卡扣做了细微的材质区分，突出结构细节。结构设计层面，本版本做了针对性的简化优化，将原有复杂的多组件启闭结构整合为更易生产的一体式卡扣定位结构，既保留了明确的开启、关闭位置指示，让使用者能够快速判断装置的工作状态，又简化了生产环节的装配工序，降低量产成本。设计思路围绕游艇使用的核心痛点展开，核心功能聚焦于两个维度：一是实现甲板区域的有效通风，平衡客舱内外的气压差，避免舱内出现闷湿异味；二是通过多层挡边与导流结构的组合设计，阻挡外部雨水、甲板溅水顺着通风路径进入客舱内部，解决传统通风装置容易漏水的问题。建模过程中对所有配合面做了公差预留，确保塑料件生产脱模后不会出现装配卡滞的问题，同时对装置外露的边缘做了圆角过渡处理，避免尖锐边角划伤甲板上的人员，兼顾实用性与使用安全性。整体结构经过多次结构校验，不存在干涉问题，各活动部件的运动行程符合设计预期，既满足船用部件的防水通风功能需求，又兼顾了塑件生产的工艺可行性，适配小型休闲游艇的甲板安装使用场景。
