PCB安装式MIDI五芯母座结构设计

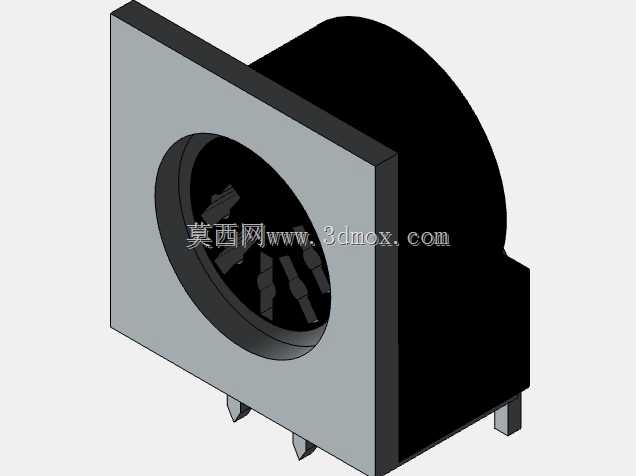

　　在音频设备、工业控制信号传输、老式电子乐器外设的板卡设计场景中，板载MIDI接口的选型与结构匹配度，直接决定整机组装的良率与长期使用的接触可靠性。这款适配PCB安装的DIN5芯MIDI母座，在结构设计阶段就充分考虑了波峰焊、回流焊的工艺公差，以及日常插拔过程中的受力形变问题，完全区别于普通飞线式外接接口的结构逻辑。从实际安装边界来看，该母座采用方形法兰定位结构，法兰面与设备外壳的安装开孔完全贴合，安装时法兰边缘预留0.1mm的装配公差，可适配常见1.2mm-2mm厚度的设备金属或塑料面板，法兰后方的主体结构向后延伸，五个插针呈环形均匀分布在接口内孔的绝缘基座上，插针伸出PCB焊接面的长度控制在3.2mm，既可以满足通孔波峰焊的吃锡深度要求，又不会因为插针过长导致焊盘背面锡尖突出，影响板卡后续的绝缘装配。

　　接口的内孔采用阶梯式导向结构，公头插入时最先接触的是入口处的大倒角导向段，即使公头存在轻微的角度偏差也能顺利导入，不会出现插针顶弯的问题；内孔中段设置有定位卡槽，与公头的定位凸台配合后，可保证五个触点的对位精度，避免插错针位导致的信号短路。母座的金属外壳部分采用一体化冲压成型，法兰与后方的屏蔽罩结构无拼接缝隙，装配后屏蔽罩可完全覆盖插针的焊接区域，既可以屏蔽外界电磁干扰对MIDI信号的影响，又能在插拔受力时将外力传导至法兰面板与PCB焊盘的双重固定结构上，避免长期插拔导致焊盘脱落。从设计思路上看，该母座没有采用额外的固定螺丝柱结构，而是依靠法兰面的面板卡合与PCB插针焊接实现双重固定，在节省板卡安装空间的同时，减少了组装工序的零件数量，适合大批量流水线的板卡焊接装配。在实际应用场景中，这类母座除了用于电子琴、合成器、MIDI控制器等音频设备的板载接口外，也可用于部分工业数控设备的老式编程信号接口、专用外设的通讯连接端口，其五芯的触点排布除了传输标准MIDI信号外，也可根据需求自定义引脚定义，用于小电流的控制信号传输。

　　结构建模过程中，对插针的位置度公差做了严格的约束，五个插针相对于安装法兰基准面的位置度偏差控制在0.05mm以内，可兼容不同厂商生产的标准MIDI公头，避免出现同标准接口插拔松紧度差异过大的问题；绝缘基座的壁厚均匀控制在1.2mm，既满足注塑成型的工艺要求，不会出现缩水、缺胶的缺陷，又能保证相邻插针之间的绝缘距离，满足500V耐压的电气安全要求。母座后方的屏蔽罩尾部设置有两个小的定位凸点，插入PCB对应的定位孔后可在焊接前实现母座的预固定，避免过波峰焊时因为锡流冲击导致母座移位，大幅提升SMT或通孔焊接的良率。

　　从外形尺寸的适配性来看，该母座整体占用PCB的板面尺寸远小于带螺丝固定的外置式MIDI接口，对于空间紧凑的小型化MIDI控制器、便携音频接口类产品来说，可有效节省板内布局空间，给周边的阻容元件、主控芯片留出更多排布余量。插拔寿命的结构设计上，接口内的接触弹片采用高弹性铜材冲压，弹片的接触部位设计有弧形凸起，公头插入后弹片的正向压力保持在合适区间，既保证接触电阻稳定在毫欧级，又能保证五千次以上的插拔寿命，满足专业音频设备长期频繁插拔的使用需求。
