电源变压器用带安装耳橡胶缓冲支架

　　在工频电源变压器的整机装配环节，振动隔离一直是容易被初级结构工程师忽略的细节——不少工程师在做整机布局时，习惯直接将变压器通过刚性螺丝锁固在设备钣金壳体上，实际通电运行后，铁芯的磁致伸缩振动会直接沿着金属连接路径传递到壳体壁面，轻则引发整机壳体的低频共振嗡鸣，影响终端使用体验，重则长期振动会导致变压器引脚焊锡层疲劳开裂、周边插接件接触不良，埋下可靠性隐患。这款带双侧安装耳的橡胶缓冲支架，就是针对小功率立式安装电源变压器的隔振需求设计的专用支撑元件。

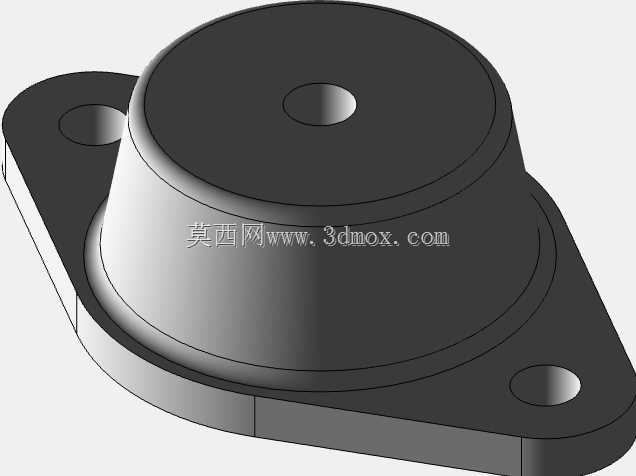

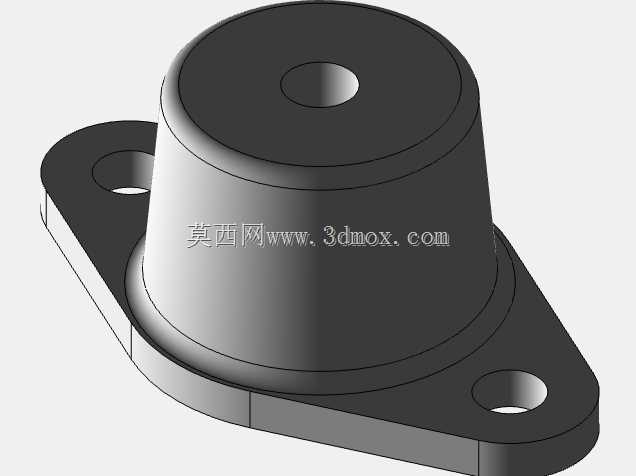

　　从结构设计逻辑来看，这款支架没有采用常规的平板式橡胶垫结构，而是做了上窄下宽的锥台形主体构型：上部直径更小的端面用来承接变压器底部的安装基准面，下部直径更大的法兰边贴合设备安装基板，锥面的过渡结构一方面可以让橡胶本体在承受变压器垂向压力时，有更充足的弹性形变空间，避免橡胶被过度压缩后失去隔振能力，另一方面锥面的弧度设计可以分散横向剪切力，当设备遇到运输过程中的冲击、或是整机运行时的横向晃动时，橡胶形变不会集中在安装孔的边缘位置，减少橡胶局部撕裂的风险。

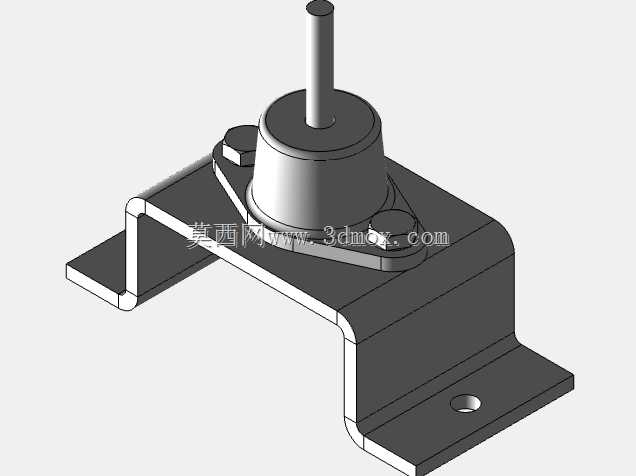

　　安装边界的设计上，支架两侧延伸出的扁平安装耳上各开了一个圆形通孔，两个安装孔的中心距严格匹配常规小功率电源变压器的通用安装孔位，不需要额外在设备基板上重新打孔适配，安装时只需要将支架放置在预设位置，通过两颗螺丝穿过安装耳的通孔锁固在基板上，再将变压器底部的定位柱对准支架上部中心的凹孔放置，就可以完成装配，不需要额外的粘接或者卡扣结构，装配效率适配流水线批量生产的节奏。上部中心的凹孔深度做了限位设计，变压器定位柱插入后不会出现横向滑移，同时凹孔的直径比常规变压器定位柱大0.2mm左右，预留出橡胶形变时的让位空间，避免温度变化导致橡胶膨胀后把定位柱抱死，给后续售后维护拆卸留出操作余量。

　　材料选型层面，这款支架采用中等硬度的丁腈橡胶混炼配方，硬度控制在邵氏A55度到60度之间，这个硬度区间的橡胶既可以保证足够的支撑刚度，不会因为变压器的自重出现过度下沉导致安装高度偏移，又能保持良好的阻尼特性，对变压器运行时产生的100Hz到500Hz频段的振动有很好的衰减效果——实际测试数据显示，采用这款支架做隔振处理后，变压器传递到设备壳体的振动加速度可以降低75%以上，基本可以消除人耳可感知的壳体共振噪音。橡胶本体的耐温范围覆盖-20℃到80℃，适配绝大多数民用电子设备、小型工业控制设备的内部工作温度区间，不会因为长期处于设备内部的温升环境出现橡胶老化开裂、弹性失效的问题。

　　在实际应用场景中，这款支架除了用在常规的线性电源变压器安装上，也可以适配小型环形变压器、低端EI型电源变压器的隔振安装，甚至可以用在小型交流电机、低压滤波电感等同样存在低频振动问题的电气元件安装上，只要元件的底部安装尺寸、重量在支架的承载范围内，都可以通过这款支架实现振动隔离。需要注意的是，安装时锁固安装耳螺丝的扭矩不能过大，扭矩过大会把安装耳位置的橡胶压得太实，导致这部分橡胶失去弹性，相当于形成了局部的刚性连接，会大幅降低整体隔振效果，一般锁固扭矩控制在0.6N·m到0.8N·m之间即可，既可以保证支架不会在基板上移位，又能让橡胶保持足够的弹性形变能力。另外在布局时，支架上部承接的变压器重量最好不要超过2kg，过重的负载会让橡胶本体的压缩量超过设计阈值，长期使用会出现永久形变，隔振性能会出现不可逆的衰减。

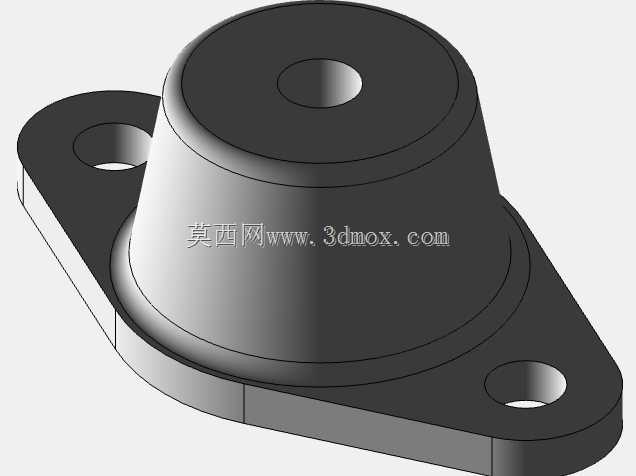

　　从建模细节来看，这款支架的所有棱角位置都做了R0.5mm的圆角过渡，没有尖锐的直角边，一方面是橡胶模压生产时，圆角结构更利于胶料在模腔内流动，减少缺胶、毛边过厚的生产缺陷，另一方面也避免安装时尖锐的橡胶边角割伤装配工人的手指，符合装配环节的人机工程要求。安装耳的厚度比主体法兰边薄1mm，这个设计是为了让安装耳位置的橡胶更容易被压缩，锁固螺丝后安装耳可以紧密贴合在安装基板表面，不会因为橡胶的回弹导致支架出现翘边、倾斜的问题，保证变压器安装后的垂直度，避免变压器因为安装倾斜出现铁芯受力不均、空载电流增大的问题。
