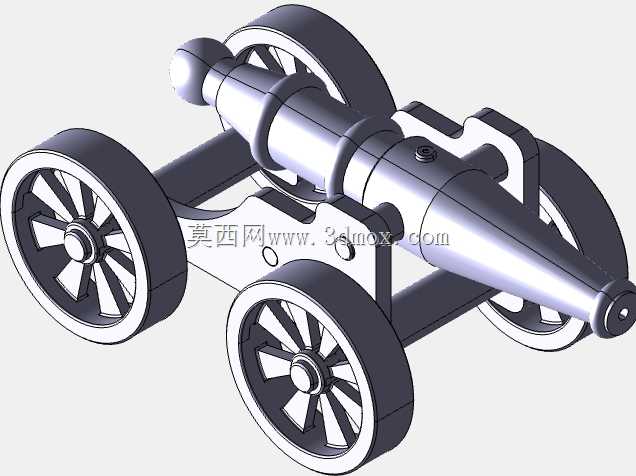

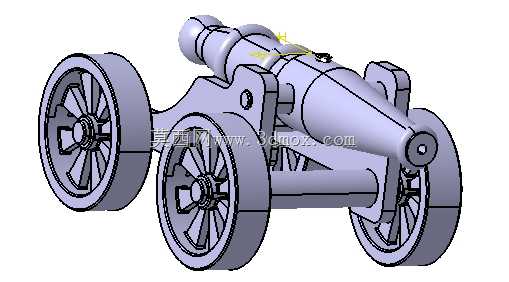

带轮式牵引结构古式滑膛火炮三维结构

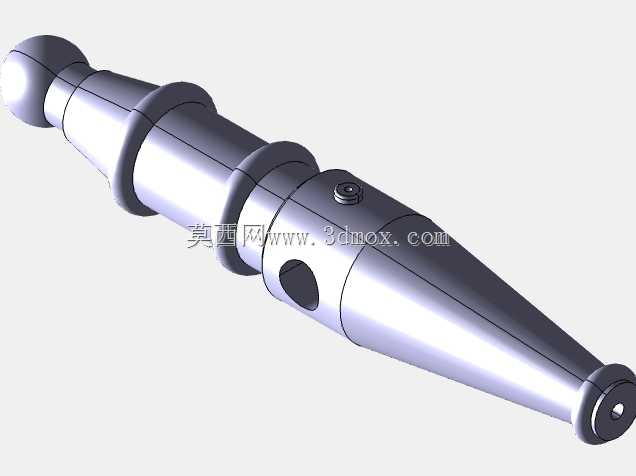

　　该结构还原了近代轮式滑膛火炮的完整机械构造，整体采用双轮牵引式炮架布局，核心功能是为炮身提供稳定发射支撑同时满足阵地转移的机动需求。炮管部分为整体变径筒体结构，从炮尾至炮口依次设置药室定位段、身管导向段、炮口加厚段，药室位置预留点火孔结构，身管外壁设置多道环形加强箍，用于抵消发射时的膛压径向扩张力，炮尾端面为平整抵接面，可与炮架上的反后坐抵铁紧密贴合，传递发射时的后坐冲击力。

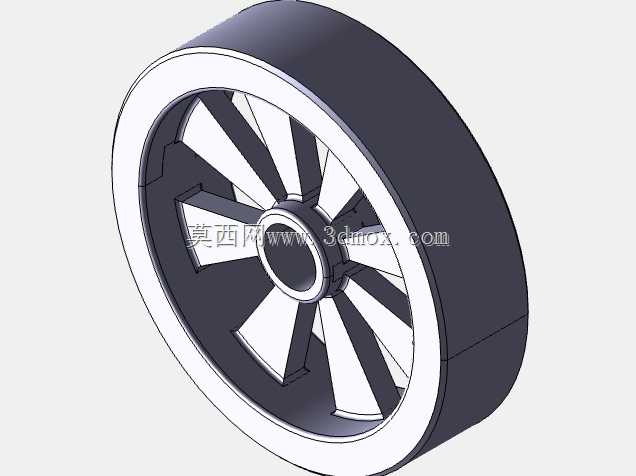

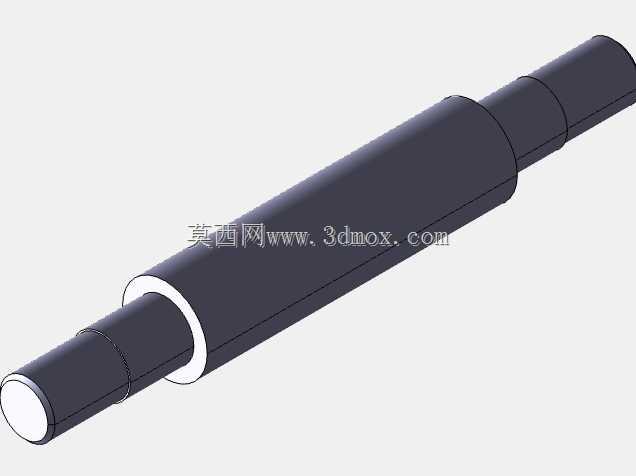

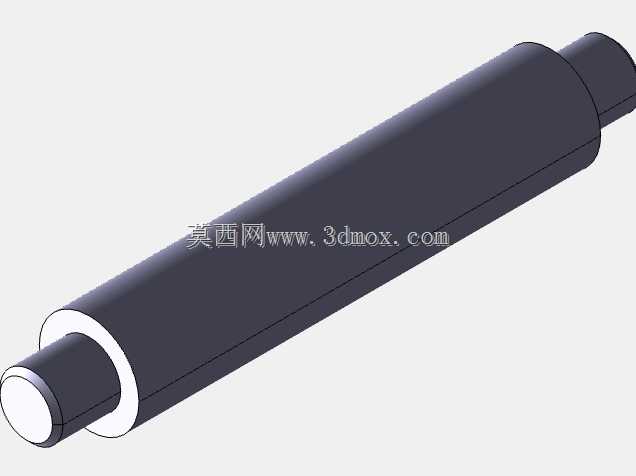

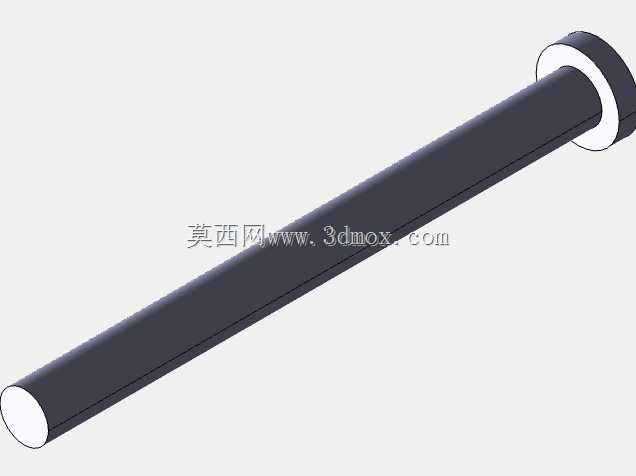

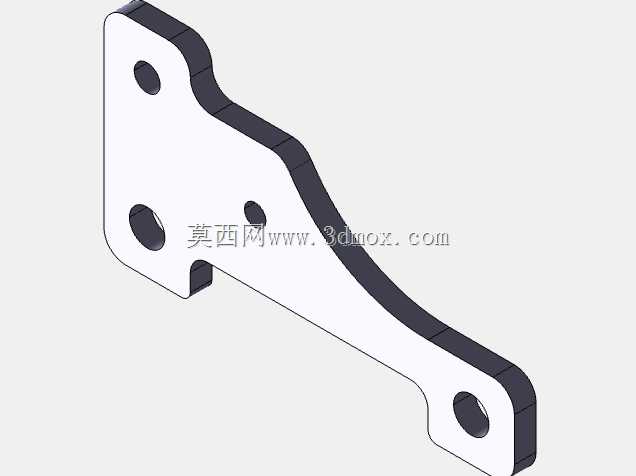

　　炮架部分采用对称式双墙板结构，两块墙板通过横向销轴连接炮身耳轴，耳轴位置经过配重核算，使得炮身可绕轴完成一定角度的俯仰调整，满足不同射程的射角需求；墙板下部连接轮轴结构，配套的辐条式车轮采用多辐条均匀排布设计，轮缘做加厚处理，可适应野外非硬化路面的行进需求，轮组与炮架的连接位置设置加强筋板，避免牵引行进过程中轮轴受交变载荷出现断裂。炮架尾部设置支撑尾撑结构，发射状态下尾撑落地，与两个车轮形成三点稳定支撑面，抵消发射时的后坐位移，牵引状态下尾撑可抬起挂接牵引构件，配合轮组完成短距离阵地转移。

　　从设计思路来看，该结构优先保障发射状态的结构稳定性，所有受力节点均做加厚处理，炮身与炮架的连接耳轴采用过盈配合装配，避免发射时出现松旷；身管的壁厚分布遵循膛压变化规律，药室段壁厚最大，向炮口方向逐步递减，在保证结构强度的前提下尽可能降低整体重量，提升机动性能。外形尺寸方面，轮距设置满足行进时的横向稳定性要求，炮身俯仰角度范围覆盖常用作战射角，整体宽度适配当时的道路通行条件，轮径大小兼顾越障能力与炮身水平高度匹配，安装边界上，炮身耳轴与炮架墙板的装配孔位同轴度公差控制在合理范围，轮轴与墙板的连接位置设置限位结构，防止轮组轴向窜动，尾撑的落地高度可通过调整垫块适配不同平整度的发射阵地。

　　这类结构在近代陆战、海战攻防场景中承担远程火力输出用途，可发射实心弹、霰弹等不同弹药，攻城作战中可用于破坏城墙防御工事，野战场景中可对敌方密集阵型进行压制，海战中可安装在舰船甲板侧舷，用于对舰攻击或者对岸火力支援。结构设计上充分考虑了当时的加工工艺水平，所有构件均可通过铸造、锻造工艺完成加工，装配环节无需复杂工装，适合批量生产列装；轮式结构的设计大幅降低了人力转移的难度，相较于固定式炮位可快速调整部署位置，提升战场生存能力。炮身的加强箍结构除了提升身管强度外，也可作为吊装定位点，方便炮身与炮架的装配拆卸，日常维护时可快速将炮身从炮架上拆下，清理炮膛内的火药残留。炮架墙板上预留的炮身俯仰限位结构，可避免射角过大导致炮尾触地，或者射角过小导致炮身滑脱，保障操作过程的安全性。整体结构没有冗余的装饰构件，所有外形设计均服务于功能需求，辐条轮的辐条数量、截面尺寸均经过受力核算，可承受发射时的冲击载荷以及行进时的路面颠簸载荷，尾撑结构的接触面积做加大处理，降低松软地面发射时的下沉量，保证发射姿态稳定。
