680μF450V高压铝电解电容结构建模

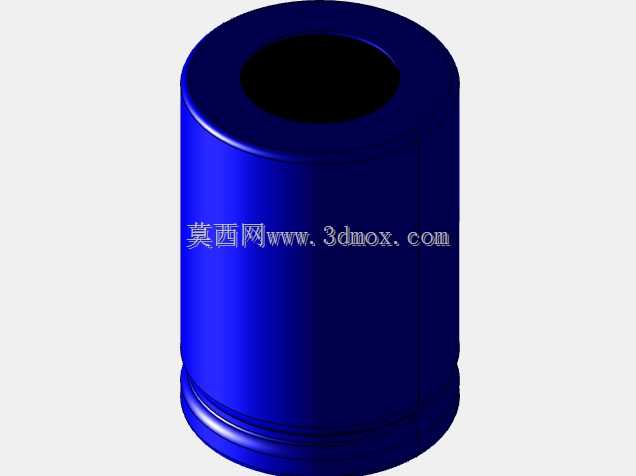

　　在开关电源、工业变频器、高压逆变设备的整流滤波回路中，高压铝电解电容是承担母线电压纹波吸收、储能平滑的核心被动器件，本次建模的680μF/450V规格电容，是目前单相220V输入级AC-DC电源、小功率工业伺服驱动、UPS后备电源中应用极广的选型，其额定电压匹配整流后310V左右的母线峰值，预留足够耐压裕量应对电网波动与负载突变带来的电压尖峰，容值选型可覆盖百瓦级到千瓦级功率段的滤波需求，在消费类大功率电源、工业控制板卡、新能源辅助电源中都能见到同规格产品的身影。从实际使用场景来看，这类电容通常布置在PCB板的整流桥后级、PFC回路输出端，紧邻功率开关器件布置，需要兼顾安装空间、引脚应力、散热间隙等多重约束，建模过程中首先还原了产品的圆柱形本体结构，外壳采用深蓝色阻燃PVC塑封套，这是工业级高压电容的典型外观标识，区别于低压消费类电容的多彩封装，塑封套与内部铝壳之间预留了0.2mm的装配间隙，还原实际生产中的套封工艺公差。

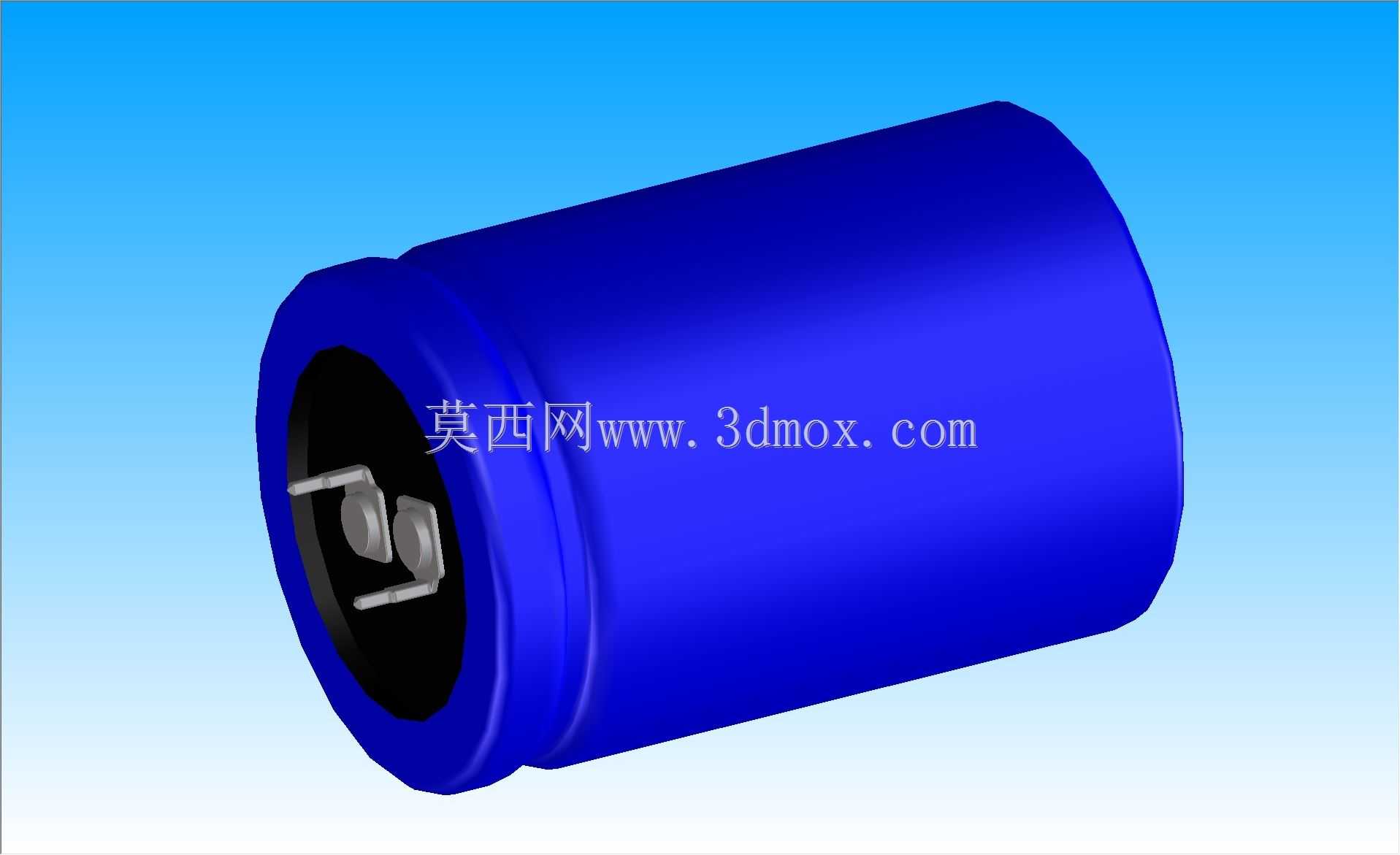

　　本体端面的黑色密封胶塞采用带弧度的凹入结构，胶塞上预留两个引脚穿出的定位孔，引脚采用镀锡铜质插针结构，插针截面为矩形，区别于小容量电容的圆形引脚，这种扁形引脚可以提升过流能力，降低大电流充放电下的引脚温升，引脚伸出胶塞的长度按照常规波峰焊工艺要求设置为3.5mm，刚好匹配2mm厚度PCB的插装焊接深度，避免引脚过长导致的焊盘连锡、过短导致的焊接强度不足问题。建模时特意还原了电容本体靠近胶塞端的环形滚槽结构，这个结构是铝电解电容生产过程中卷边密封的工艺结构，同时也可以作为安装时的视觉定位基准，在整机装配时，作业人员可以通过滚槽位置判断电容插入深度，避免电容本体贴板过近导致的散热不良，或是插装过浅导致的引脚受力断裂。

　　从安装边界来看，该电容直径为18mm，本体高度35mm，引脚间距为10mm，也就是行业内常说的RM10安装规格，建模时严格按照这个安装尺寸做了引脚定位基准，在装配体中调用该模型时，可以直接通过引脚与PCB焊盘做配合约束，不需要额外调整安装位置，同时本体外围预留了2mm的安全间隙，匹配安规要求中高压器件与周边低压元件的爬电距离要求，避免高压拉弧风险。从功能特性还原的角度，建模时没有忽略电容顶部的十字形防爆刻痕，这个结构是高压铝电解电容的安全冗余设计，当电容内部因为过温、过压导致电解液汽化压力升高时，防爆刻痕会优先开裂释放压力，避免电容爆炸引发周边器件损坏，刻痕深度设置为0.3mm，刚好满足铝壳受力开裂的强度要求，还原真实产品的安全设计细节。在实际设备选型中，这类电容的等效串联电阻、纹波电流耐受能力是核心参数，但在三维结构建模层面，重点需要还原的是其外形尺寸、安装接口、周边干涉边界，为结构工程师做PCB布局、整机壳体设计提供准确的空间参考，比如在设计电源外壳时，需要根据电容本体高度预留内部空间，避免壳体与电容顶部接触导致绝缘破损，同时要考虑电容上方预留至少5mm的散热空间，保障电容工作时的热量可以自然对流散出，延长使用寿命。建模过程中对电容的边缘圆角做了符合实际工艺的处理，本体两端的过渡圆角半径为0.8mm，避免尖锐棱角在装配时划伤绝缘套管或是周边线材，引脚末端做了0.2mm的倒角处理，方便插装时顺利穿过PCB焊盘，提升生产线插件工序的作业效率。

　　不同于小容量陶瓷电容、薄膜电容的结构，铝电解电容有明确的正负极性标识，建模时在胶塞对应负极引脚的位置做了压印标识，还原实际产品的极性标记，避免装配时极性插反导致的电容击穿失效，这个细节在结构建模中很容易被忽略，但对于生产装配环节的防错设计有重要参考意义。在做整机结构校验时，调用该电容模型可以提前排查安装干涉问题，比如电容周边是否有高大元件阻挡、是否与散热片距离过近、是否会在整机振动时与周边结构件发生碰撞，这些问题如果在样机阶段才发现，会导致PCB改板、结构件修模，增加研发周期成本，而精准的三维模型可以在设计阶段就规避这类问题。另外，这类高压电容在做整机安规认证时，需要考量其与外壳、与可接触部件的绝缘距离，准确的模型尺寸可以帮助工程师提前做安规距离校核，减少认证阶段的整改工作量。建模时整体采用参数化建模思路，将电容直径、高度、引脚间距、引脚长度都设置为可调整参数，后续如果需要调用其他容值、同安装规格的电容模型，只需要修改对应参数即可快速生成，提升结构设计的复用效率。
